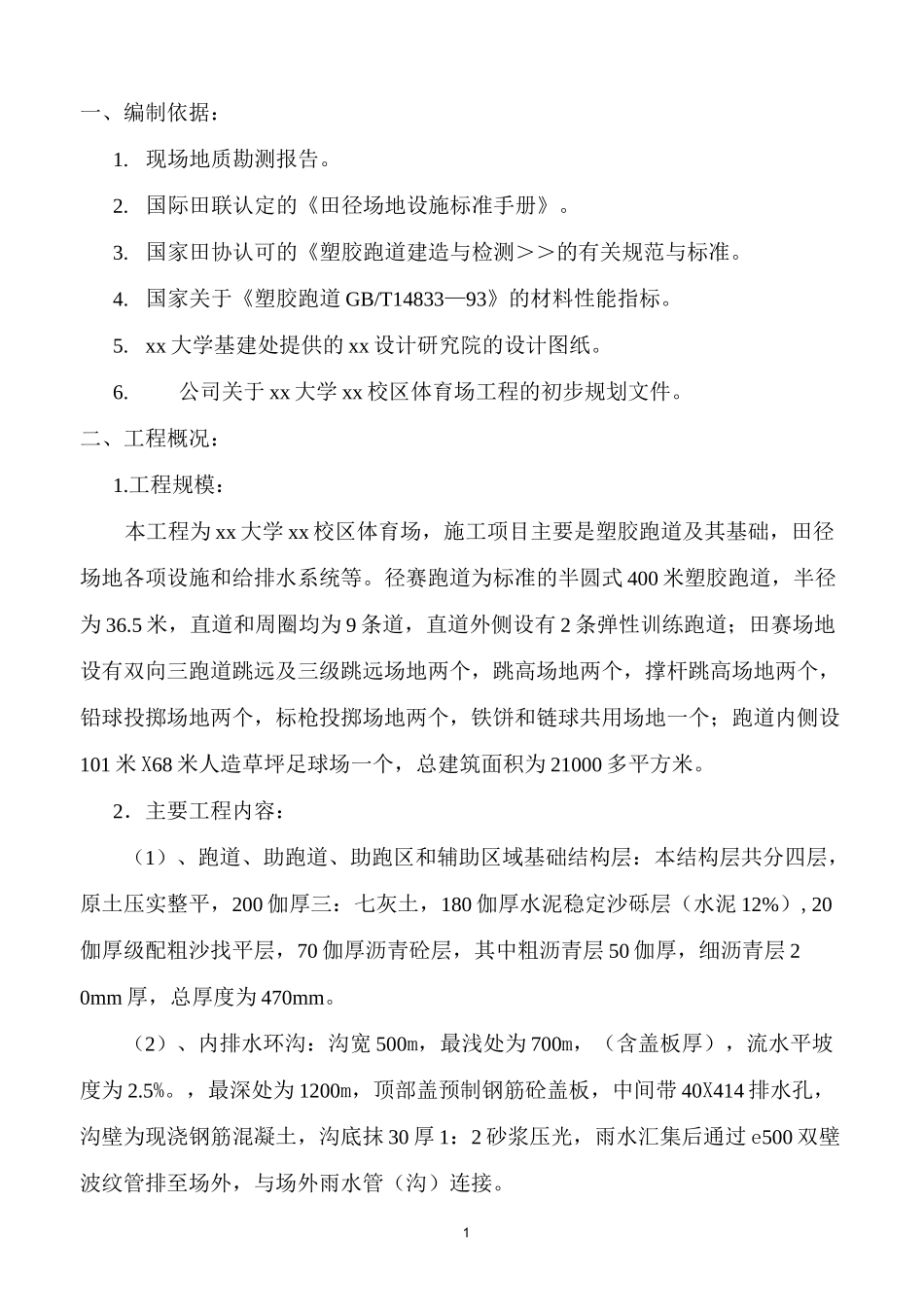

1一、编制依据：1.现场地质勘测报告。2.国际田联认定的《田径场地设施标准手册》。3.国家田协认可的《塑胶跑道建造与检测＞＞的有关规范与标准。4.国家关于《塑胶跑道GB/T14833—93》的材料性能指标。5.xx大学基建处提供的xx设计研究院的设计图纸。6.公司关于xx大学xx校区体育场工程的初步规划文件。二、工程概况：1.工程规模：本工程为xx大学xx校区体育场，施工项目主要是塑胶跑道及其基础，田径场地各项设施和给排水系统等。径赛跑道为标准的半圆式400米塑胶跑道，半径为36.5米，直道和周圈均为9条道，直道外侧设有2条弹性训练跑道；田赛场地设有双向三跑道跳远及三级跳远场地两个，跳高场地两个，撑杆跳高场地两个，铅球投掷场地两个，标枪投掷场地两个，铁饼和链球共用场地一个；跑道内侧设101米X68米人造草坪足球场一个，总建筑面积为21000多平方米。2．主要工程内容：（1）、跑道、助跑道、助跑区和辅助区域基础结构层：本结构层共分四层，原土压实整平，200伽厚三：七灰土，180伽厚水泥稳定沙砾层（水泥12%）,20伽厚级配粗沙找平层，70伽厚沥青砼层，其中粗沥青层50伽厚，细沥青层20mm厚，总厚度为470mm。（2）、内排水环沟：沟宽500m，最浅处为700m，（含盖板厚），流水平坡度为2.5%。，最深处为1200m，顶部盖预制钢筋砼盖板，中间带40X414排水孔，沟壁为现浇钢筋混凝土，沟底抹30厚1：2砂浆压光，雨水汇集后通过e500双壁波纹管排至场外，与场外雨水管（沟）连接。2（3）、外排水环沟：外排水环沟为现浇钢筋混凝土明沟，上盖400X600铸铁篦子，最浅处为450mm,最深处为900mm,流水平坡度为3.5%。，沟宽为300mm,见田径场设施详图（1）。（4）、人造草坪足球场：结构见田径场设施详图（1）。（5）、给水和自动升降式喷洒系统：沿内排水环沟内侧和足球场长轴线设洒水喷头14个，分三路布置，基本覆盖全场，特别是足球场；在场地外沿周圈内0.50米处，设给水井16个，井内设有给水龙头和给水栓各一个，供冲洗跑道、看台和场地环保用水。（6）、塑胶面层：铺设总面积为12000多平方米，各区域的厚度详见塑胶面层厚度分布设计图，由有资质的专业公司按设计图纸精心组织施工。（7）、田赛场地的单项设施，如跳远、三级跳远、跳高、铅球投掷场地等。3、工程特点及难点：塑胶面层田径场的建造，投资大，专业性强，技术规范和标准要求高，施工难度大，所以必须有专业技术人员指导施工，严密施工组织，加强施工过程控制，各部位的施工必须按规范操作，达到设计要求。本工程的难点是沥青基础结构层，必须按规范和技术标准实施操作，层层摊铺碾压后，其密实度、平整度和坡度，必须满足各层的技术要求。三、设计概况：田径场地体育工艺图纸是依据国际田联《田径场地设施标准手册》和最新《田径竞赛规则》的有关规范和标准进行设计的，主要内容包括田径场平面布置图、塑胶面层厚度分布图、各部位高程控制图、给排水系统图、电信预埋管线图及田赛设施施工详图等，图纸已为本工程施工提供了方便可行的操作规范标准和技术要求。四、施工部署：3（一）、施工前的准备：1、组织施工技术人员对施工标准、规范进行技术交底，认真阅图和审图，尽早解决疑难问题，根据图纸要求，研究布署施工方案。2、组织有关施工技术人员，学习图纸和相关的标准与规范，讨论、确定施工方案的实施细则。3、进料前向甲方提供进场所需材料样品，经甲方和监理工程师认可后再进场。4、合理利用现场空地，做到进料、搅料和送料互不干扰。5、提出文明施工和注意环保的要求，确保现场施工紧张、有序、文明、安全。（二）、土方回填施工：1、本工程土方回填量大，压实处理技术难，工期紧，必须抽调足够的机械尽早入场，派专人指导，增加日工作时间，按期完成场地压实平整任务。2、随时向甲方汇报现场地面高程变化情况，确定田径场相对标高控制桩,做好施工前的准备工作。3、具体操作规范和程序：详见土方回填施工方案。（三）、基础施工：田径场地是一个相对独立的分项工程，故在施工的总体安排上，根据先下后上，先地沟后管线，先基础再面层的顺序组织施工。严格控制各结构层的用料配比，做到搅拌均匀，层层回填压实，确保密实度达...
