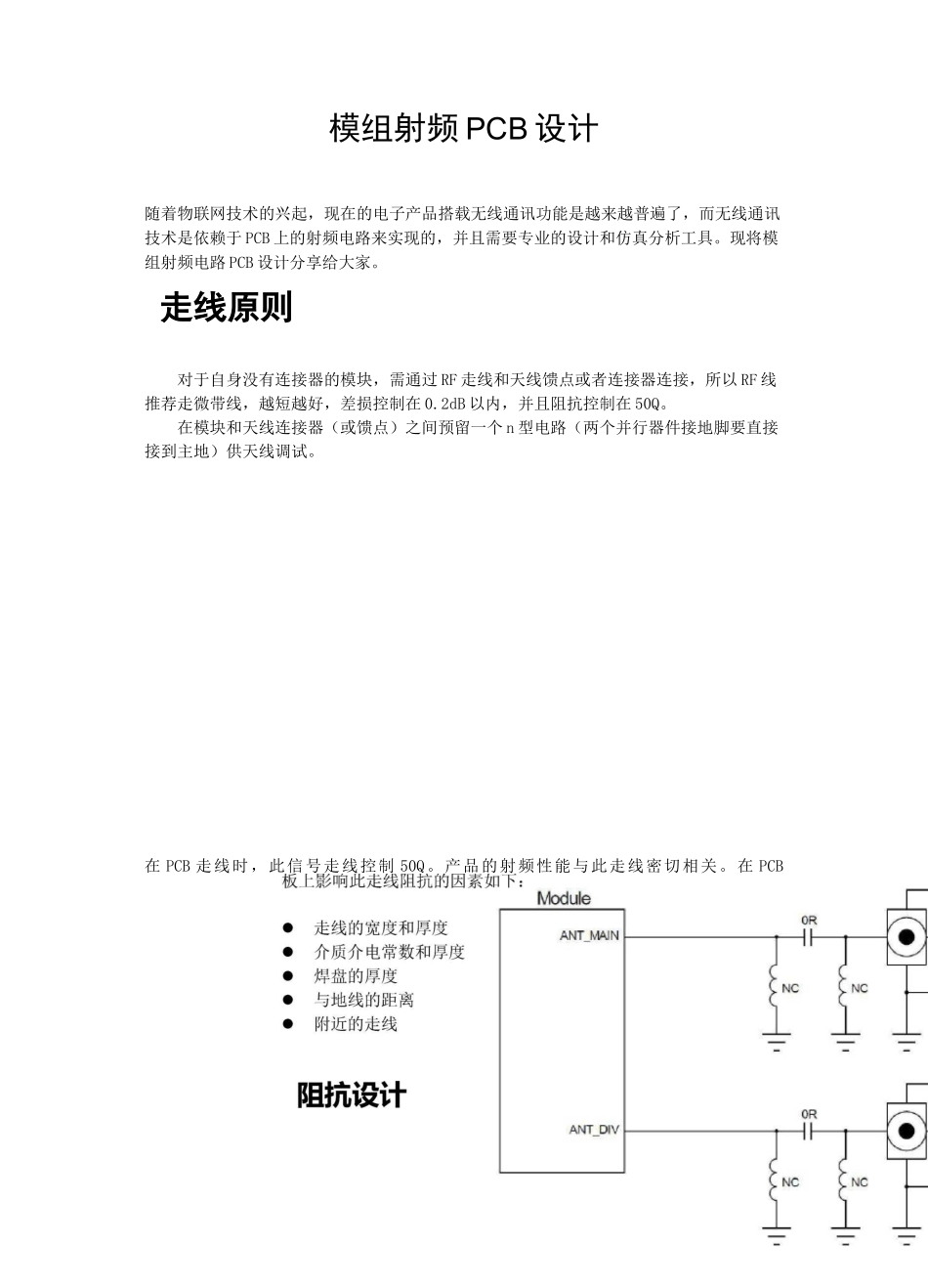

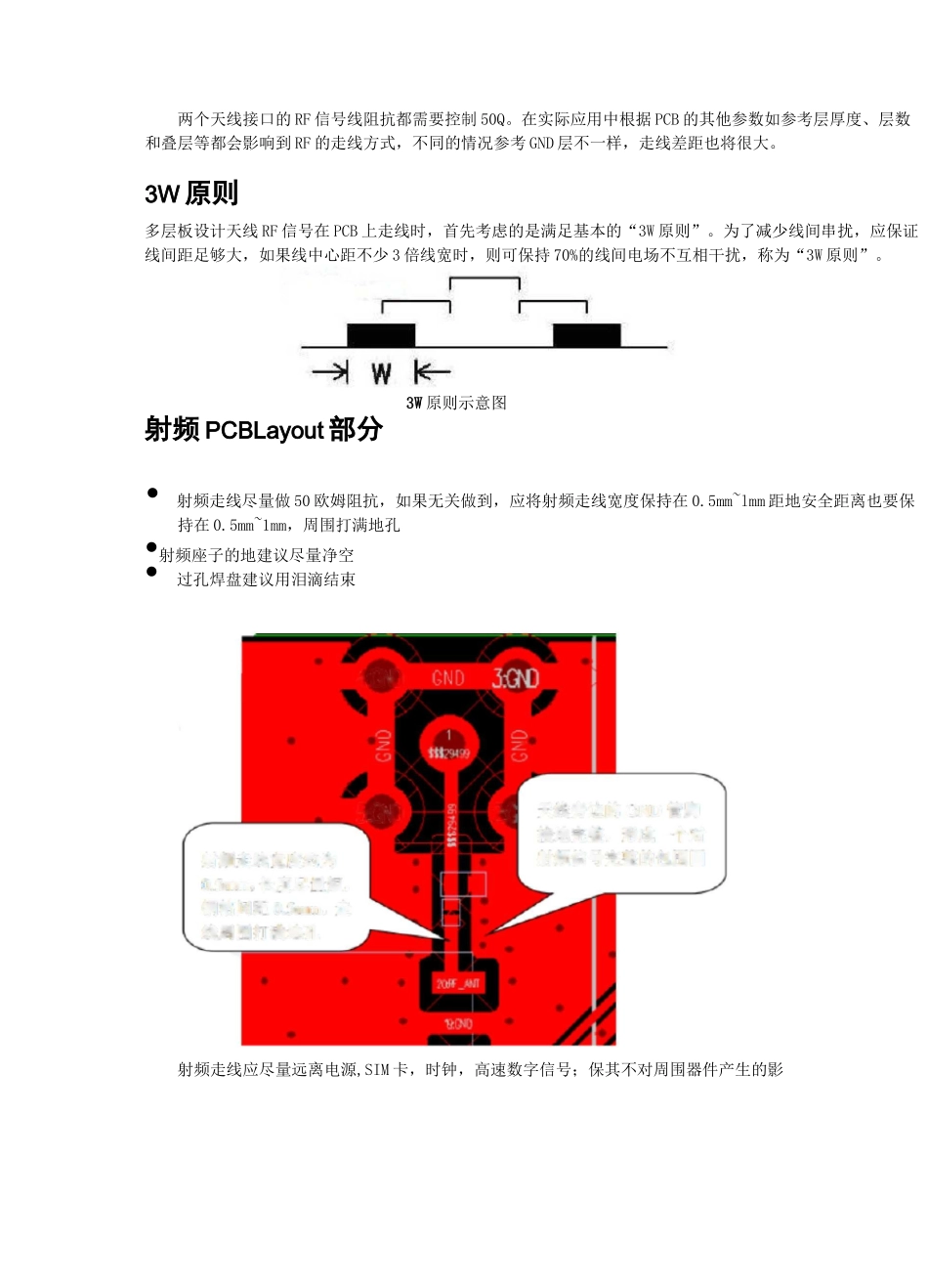

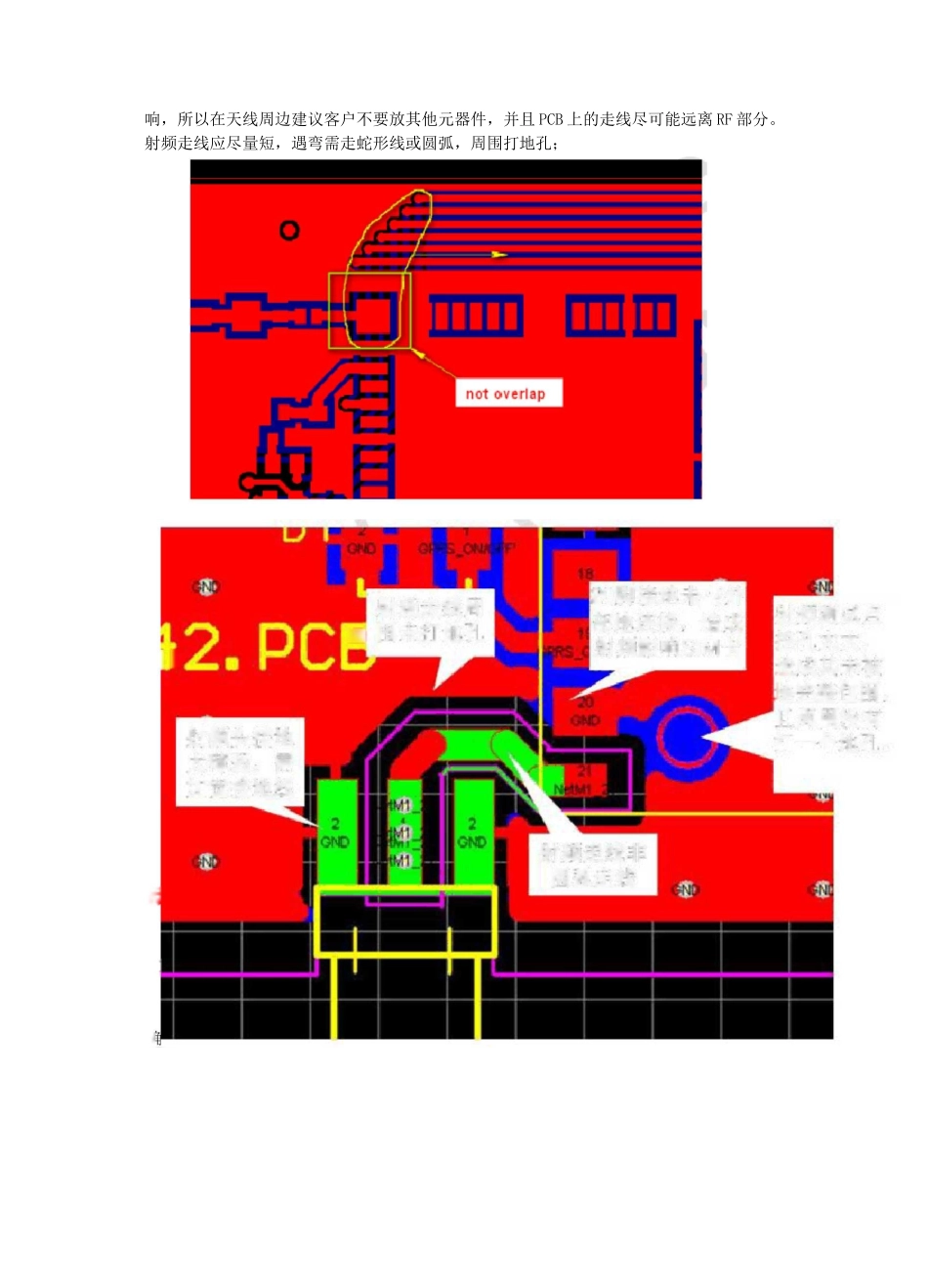

模组射频PCB设计随着物联网技术的兴起，现在的电子产品搭载无线通讯功能是越来越普遍了，而无线通讯技术是依赖于PCB上的射频电路来实现的，并且需要专业的设计和仿真分析工具。现将模组射频电路PCB设计分享给大家。走线原则对于自身没有连接器的模块，需通过RF走线和天线馈点或者连接器连接，所以RF线推荐走微带线，越短越好，差损控制在0.2dB以内，并且阻抗控制在50Q。在模块和天线连接器（或馈点）之间预留一个n型电路（两个并行器件接地脚要直接接到主地）供天线调试。在PCB走线时，此信号走线控制50Q。产品的射频性能与此走线密切相关。在PCB射频世线宽度约为0.5mtn，氏度尽植短,铜皓间距Odmim定线周圉打4伽J5£b2尺线旁边的GND管腳接地完整，形成一个对射频信号完整的包围圈两个天线接口的RF信号线阻抗都需要控制50Q。在实际应用中根据PCB的其他参数如参考层厚度、层数和叠层等都会影响到RF的走线方式，不同的情况参考GND层不一样，走线差距也将很大。3W原则多层板设计天线RF信号在PCB上走线时，首先考虑的是满足基本的“3W原则”。为了减少线间串扰，应保证线间距足够大，如果线中心距不少3倍线宽时，则可保持70%的线间电场不互相干扰，称为“3W原则”。3W原则示意图射频PCBLayout部分•射频走线尽量做50欧姆阻抗，如果无关做到，应将射频走线宽度保持在0.5mm~lmm距地安全距离也要保持在0.5mm~1mm，周围打满地孔•射频座子的地建议尽量净空•过孔焊盘建议用泪滴结束射频走线应尽量远离电源,SIM卡，时钟，高速数字信号；保其不对周围器件产生的影I两P确射频走线周■围术打地孔射频走线出圆弧走线肘频测试点挖孔太大J造成20脚接地未与外部地连接’造成射频影响SIM卡肘频头接地太薄弱，需加宽接地线响，所以在天线周边建议客户不要放其他元器件，并且PCB上的走线尽可能远离RF部分。射频走线应尽量短，遇弯需走蛇形线或圆弧，周围打地孔；射频走线过长时，模块测和天线测建议预留匹配电路如果板上空间富裕，优先通过布局实现RF走线的短和直，如果布局空间不允许，需要拐角走线，一定避免直角或45°拐角走线，要走圆弧走线，如果实在要走直角了，可以通过放置元件通过元件的摆位的方式来替代走线来做90°角的转折，这样可以最大化避免阻抗突变造成的信号反射影响。两层板阻抗设计因为大部分客户多有用双面板进行设计，所以针对两层板典型的1.6mm，1.0mm厚度PCB设计做实例说明：案例一：PCB板厚1.6mm考虑到PCB板厚的影响，要完全符合3W原则很难实现，既要保证50Q走线，又要CoplanarWavoguidiDWithGround1'BSitostiale1HeighlSituUdfc1C'iclecbtLowerTroccVi^idthUppDrTraceWidthGr«：'un«dGtrjpS即•菲tiunTraceThicknessCoahro^boveSubstraleCQatirfl^bDveTrace匚oatiixiDielectricIoleranceMiriiiriurnMaKirnumH1|6^9920+/•r0.000062.9920|丢珈Er1I4.ZOOOM0.00004.2DL0I4.ZOUO讷|432908£O.ODOO4^2908|43.2-308W2|42.2903»O.ODOO42.230842.2908D：|0.5000+八|_O.ODOO|6.5000|~B.9Q®T1|~2008++|O.ODOO|1.2D0S|~1.200?C1|i.Daoa+/■O.ODOCI.ODOO1.ooao匚2|1.DOOO+”|O.ODOO|i.oDao|-i.OQaoCEr|4.2000+L「O.ODOCJ.2DOO4.20a0Zo5001O.COIQ00确保其不对周围器件产生的影响，所以在天线周边建议客户不要放其他元器件，并且PCB上的走线尽可能远离RF部分。经过我们大量实际验证，以下设计可以保证RF阻抗控制在50Q左右，并且受到影响最小：RF线宽43mil,离旁边的地（蓝色）的距离是8mil，射频走线的正下方是RF线参考层，通常为完整的地（红色）。RF线四周需完整的地保护，并且沿着走线方向尽量多打地孔。在射频走线及其参考地周围，不建议有其他任何走线或器件。50Q阻抗的理论计算:阻抗计算工具示意图（单位mil）Er1，T1，C1，C2，CEr参数一般由PCB板厂确认，每个PCB板厂的工艺和材质有略微差异，需要和PCB板厂确认。Hl为PCB厚度，W1为线宽，DI为线到旁边GND的距离。实际生产中要考虑误差。案例二PCB板厚1.0mmPCB板厚1.0mm时，RF在PCB上线宽是35mil，线到旁边的GND的间距是8mil。四层板，板厚1.0mm，RF线走在表层Layl,参考Lay2（GND层）。不同PCB板厂的叠层会有不同，以下图的4层板的...
