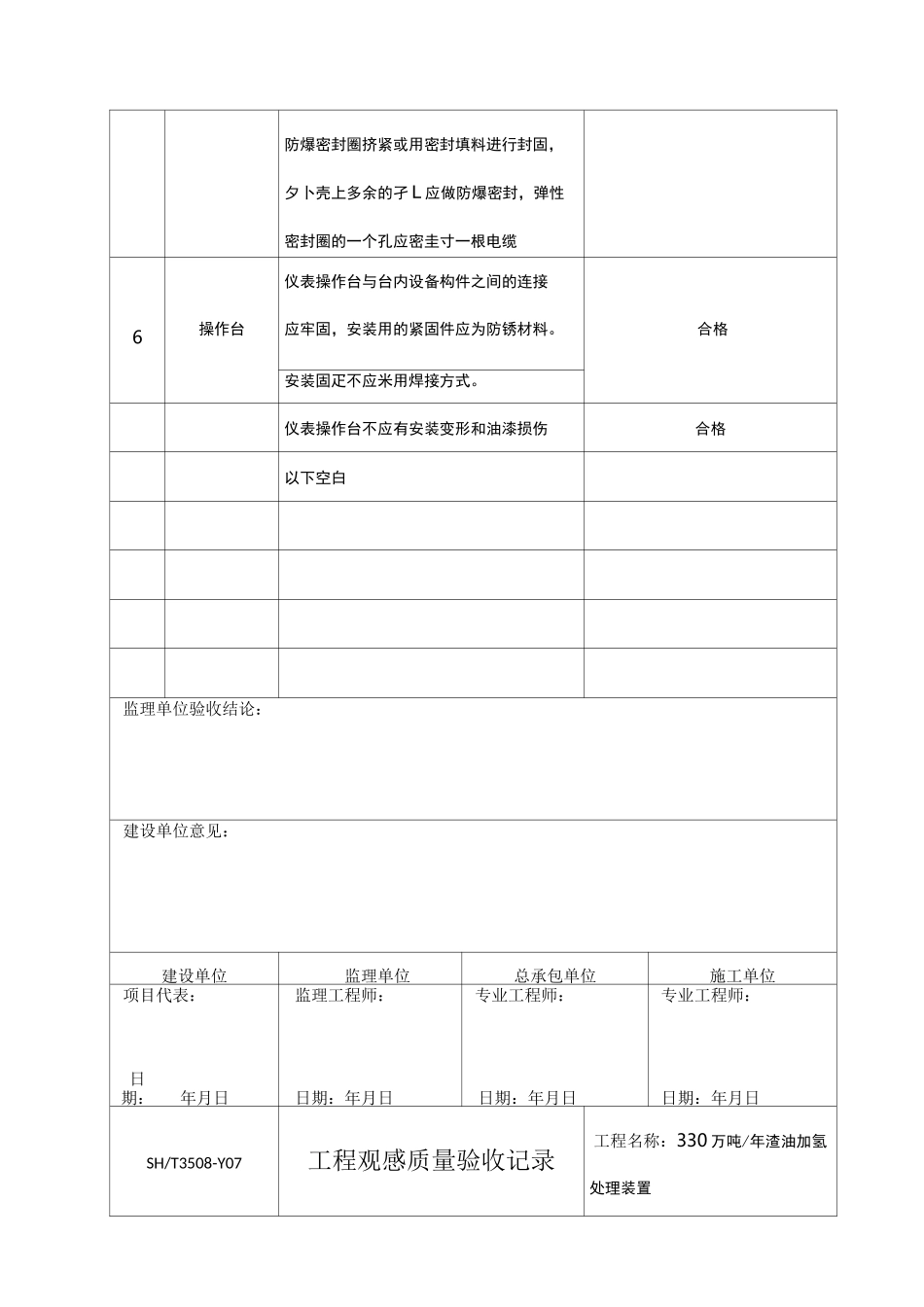

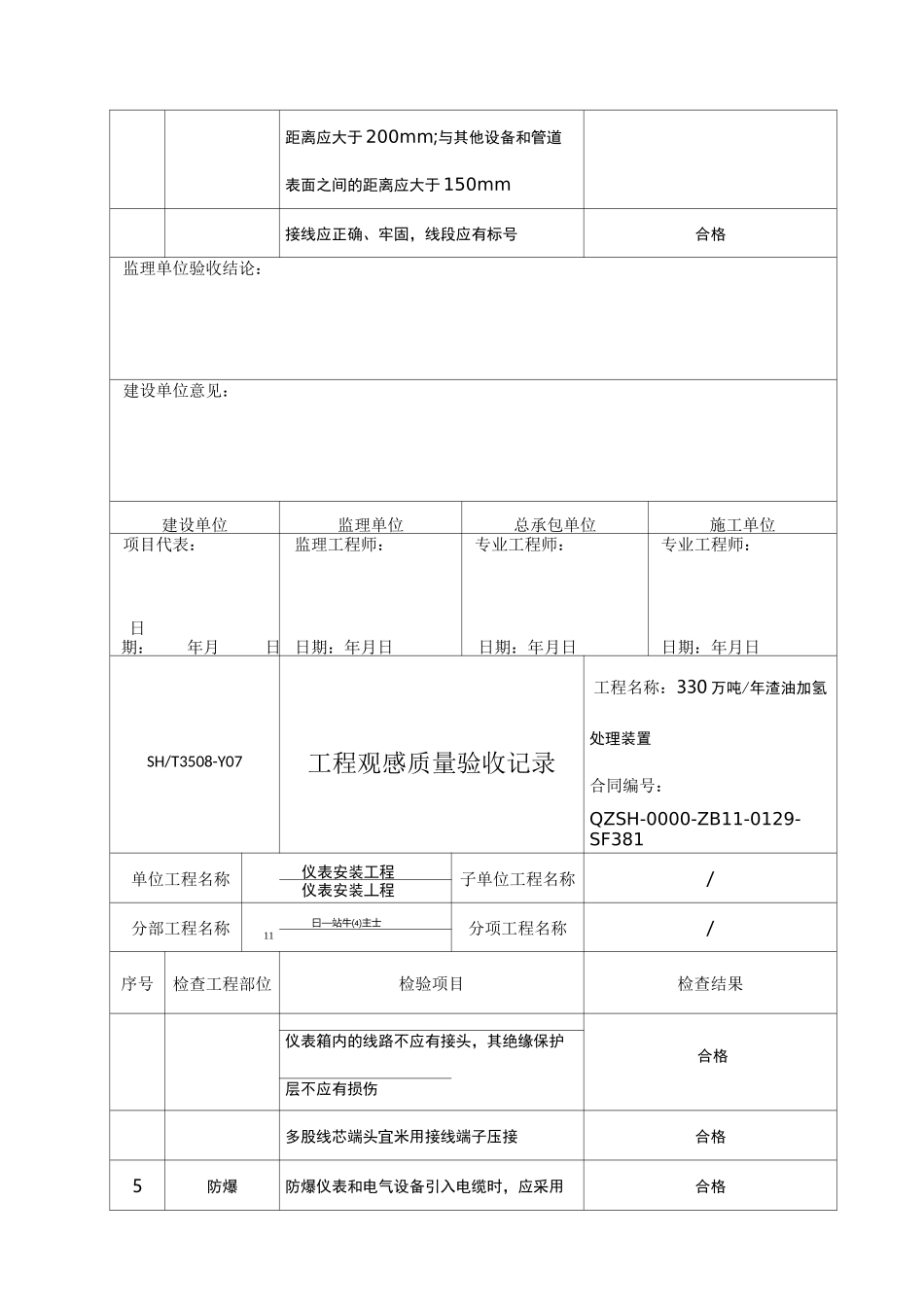

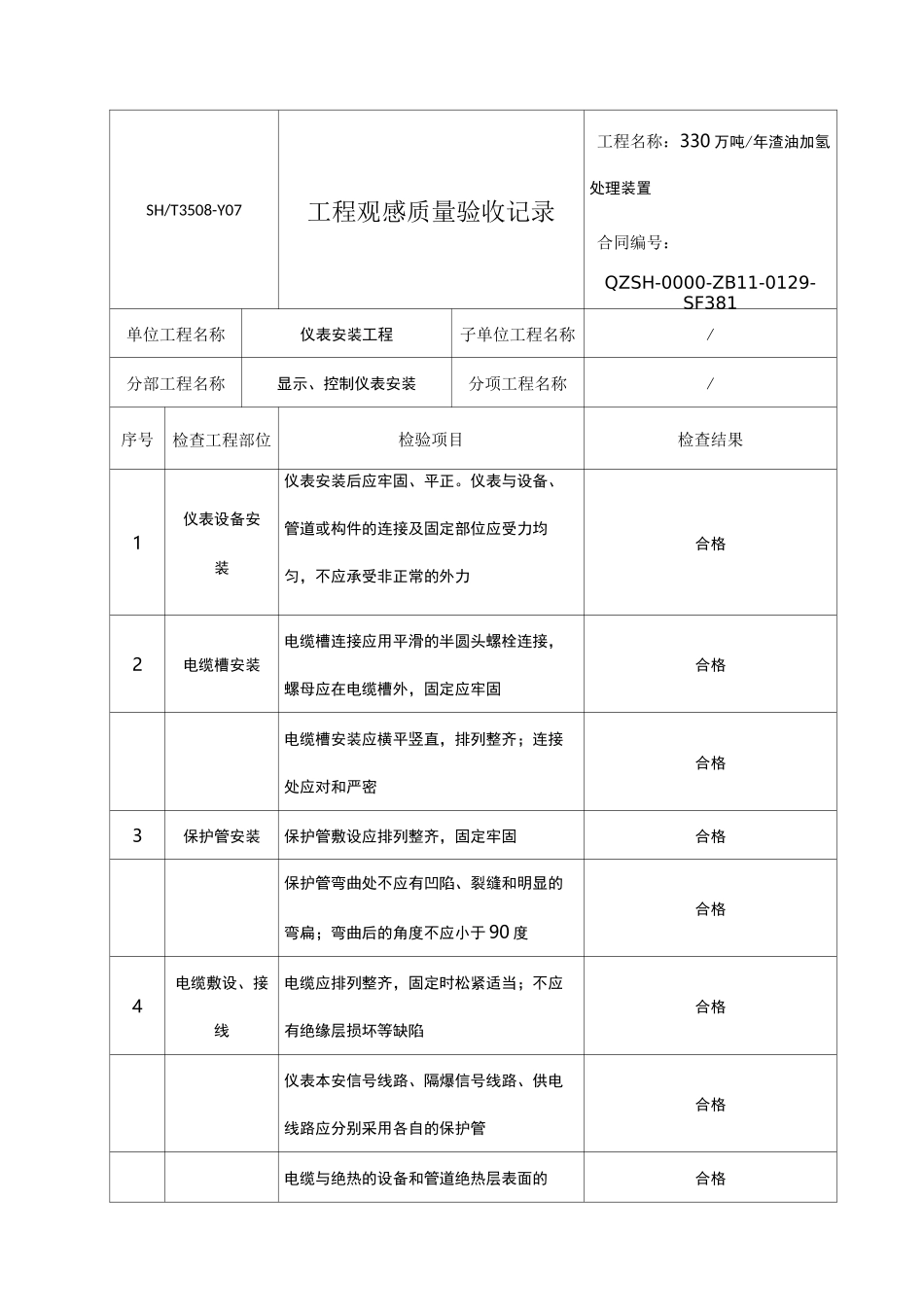

SH/T3508-Y07工程观感质量验收记录工程名称：330万吨/年渣油加氢处理装置合同编号：QZSH-0000-ZB11-0129-SF381单位工程名称仪表安装工程子单位工程名称/分部工程名称显示、控制仪表安装分项工程名称/序号检查工程部位检验项目检查结果1仪表设备安装仪表安装后应牢固、平正。仪表与设备、管道或构件的连接及固定部位应受力均匀，不应承受非正常的外力合格2电缆槽安装电缆槽连接应用平滑的半圆头螺栓连接，螺母应在电缆槽外，固定应牢固合格电缆槽安装应横平竖直，排列整齐；连接处应对和严密合格3保护管安装保护管敷设应排列整齐，固定牢固合格保护管弯曲处不应有凹陷、裂缝和明显的弯扁；弯曲后的角度不应小于90度合格4电缆敷设、接线电缆应排列整齐，固定时松紧适当；不应有绝缘层损坏等缺陷合格仪表本安信号线路、隔爆信号线路、供电线路应分别采用各自的保护管合格电缆与绝热的设备和管道绝热层表面的合格距离应大于200mm;与其他设备和管道表面之间的距离应大于150mm接线应正确、牢固，线段应有标号合格监理单位验收结论：建设单位意见：建设单位监理单位总承包单位施工单位项目代表：监理工程师：专业工程师：专业工程师：日期：年月日日期：年月日日期：年月日日期：年月日工程名称：330万吨/年渣油加氢SH/T3508-Y07工程观感质量验收记录处理装置合同编号：QZSH-0000-ZB11-0129-SF381单位工程名称仪表安装工程子单位工程名称/仪表安装丄程分部工程名称曰—站牛⑷主士分项工程名称/11序号检查工程部位检验项目检查结果仪表箱内的线路不应有接头，其绝缘保护合格层不应有损伤多股线芯端头宜米用接线端子压接合格5防爆防爆仪表和电气设备引入电缆时，应采用合格防爆密封圈挤紧或用密封填料进行封固，夕卜壳上多余的孑L应做防爆密封，弹性密封圈的一个孔应密圭寸一根电缆仪表操作台与台内设备构件之间的连接6操作台应牢固，安装用的紧固件应为防锈材料。合格安装固疋不应米用焊接方式。仪表操作台不应有安装变形和油漆损伤合格以下空白监理单位验收结论：建设单位意见：建设单位监理单位总承包单位施工单位项目代表：监理工程师：专业工程师：专业工程师：日期：年月日日期：年月日日期：年月日日期：年月日SH/T3508-Y07工程观感质量验收记录工程名称：330万吨/年渣油加氢处理装置合同编号：QZSH-0000-ZB11-0129-SF381单位工程名称仪表安装工程子单位工程名称/分部工程名称DCS安装分项工程名称/序号检查工程部位检验项目检查结果1仪表机柜安装仪表操作台与台内设备构件之间的连接应牢固，安装用的紧固件应为防锈材料。安装固疋不应米用焊接方式。合格仪表操作台不应有安装变形和油漆损伤合格以下空白监理单位验收结论：建设单位意见：建设单位监理单位总承包单位施工单位项目代表：监理工程师：专业工程师：专业工程师：日期：年月日日期：年月日日期：年月日日期：年月日工程名称：330万吨/年渣油加氢SH/T3508-Y07工程观感质量验收记录处理装置合同编号：QZSH-0000-ZB11-0129-SF381单位工程名称仪表安装工程子单位工程名称/仪表安装丄程分部工程名称SIS安装分项工程名称/序号检查工程部位检验项目检查结果1仪表机柜安装仪表操作台与台内设备构件之间的连接应牢固，安装用的紧固件应为防锈材料。合格安装固疋不应米用焊接方式。合格仪表操作台个应有安装变形和油漆损伤以下空白监理单位验收结论：建设单位意见：建设单位监理单位总承包单位施工单位项目代表：监理工程师：专业工程师：专业工程师：日期：年月日日期：年月日日期：年月日日期：年月日工程名称：330万吨/年渣油加氢SH/T3508-Y07工程观感质量验收记录处理装置合同编号：QZSH-0000-ZB11-0129-SF381单位工程名称仪表安装工程子单位工程名称/分部工程名称动力及保护安装分项工程名称/
