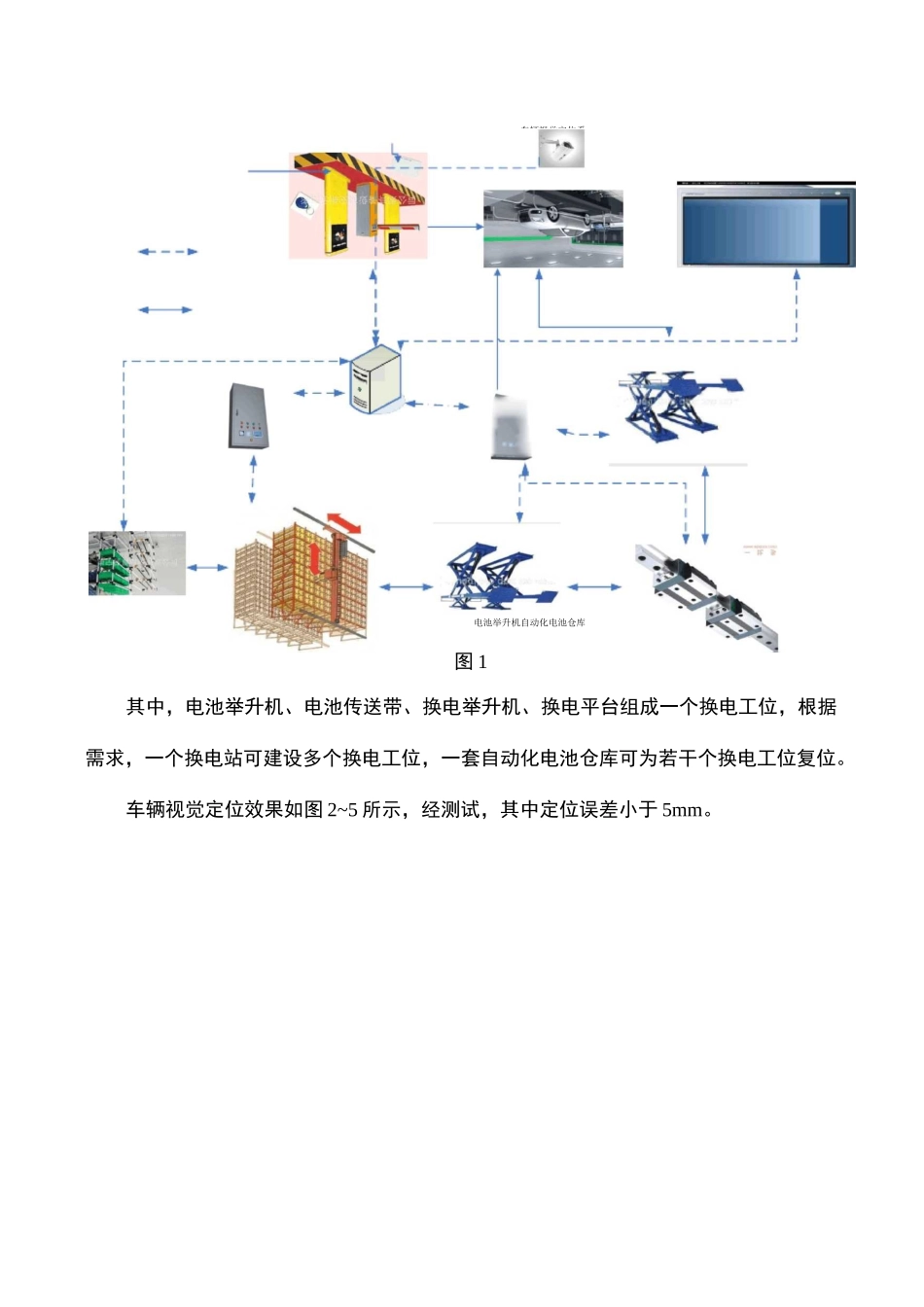

电动汽车换电站设计方案(总4页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除电动汽车换电站设计方案报告北京航天光华电子技术有限公司1概述电动汽车换电站是为电动汽车的动力电池提供快速更换的能源站。电动汽车为了连续行驶就要求其电能得到补充。电能的补充可以分为整车充电（快速充电，常规充电和慢速充电）和电池快速更换两种，本电动汽车换电站就是为实现后者功能而设计的。2硬件系统方案电动汽车换电站主要由自动化电池仓库、电池举升装置、汽车定位系统、换电平台、换电装置、物流小车、监控系统等组成，其中自动化电池仓库，是由立体货架、有轨巷道堆垛机、出入库托盘输送机系统、检测条码阅读系统、通讯系统、自动控制系统等组成；监控系统是实现对整个换电站的监控，主要包括配电监控系统、烟雾和视频安保监视系统。硬件系统框图如图1所示：物流小顾客换电请求刷信息物控制员工确认换电刷现场服务控制车辆视觉定位系换电站信息显示换电平换电举升电池传输电池举升机自动化电池仓库图1其中，电池举升机、电池传送带、换电举升机、换电平台组成一个换电工位，根据需求，一个换电站可建设多个换电工位，一套自动化电池仓库可为若干个换电工位复位。车辆视觉定位效果如图2~5所示，经测试，其中定位误差小于5mm。图4豐e.:缪屮惋蓝色:基拖塑中心=1621.S7423&B.9S族辎嘯度二o.oaoesBBB^-12E山屮汁蓝色：基准坐疔■审息；1624r237B.5丽丽I.临，-?.-IZ8552-吒邑：现坐标蓝邑：基准坐葆宁也=L6«J.«6r2445.99丽7卅|曳：7.G15ia-图53软件方案根据系统设计，换电站软件采用C/S架构，主要完成对换电流程控制、换电站信息监控、物流配送及本地数据上传等功能，其中换电部分软件控制流程图如图6所示。图7图6物流配送部分软件主要是根据出入库单完成电池的出入库，软件流程图如图7所示
