基于F2812+DSP的新型静止无功发生器的设计VIP免费

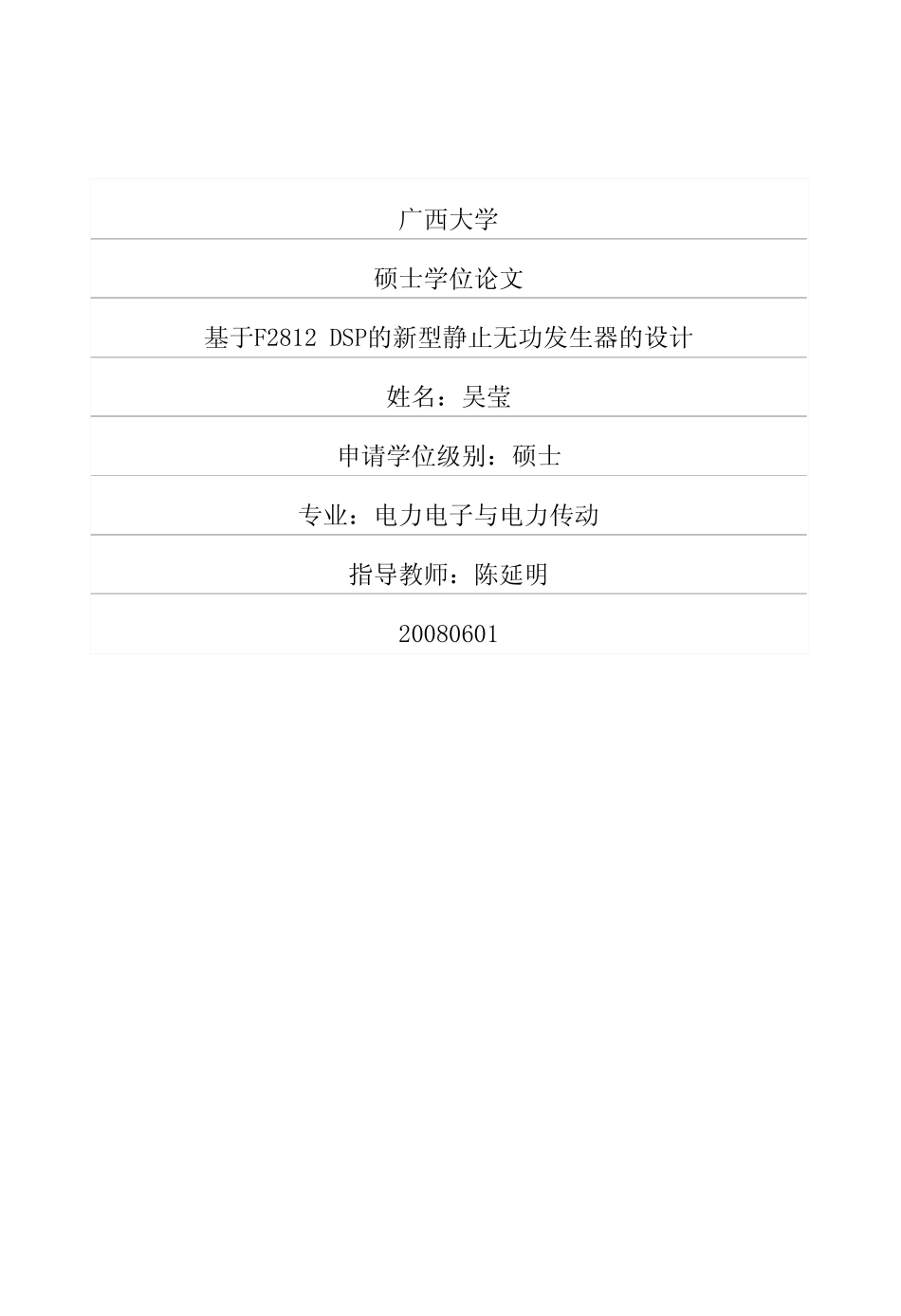

基于F2812+DSP的新型静止无功发生器的设计_第1页
1/81
基于F2812+DSP的新型静止无功发生器的设计_第2页
2/81
基于F2812+DSP的新型静止无功发生器的设计_第3页
3/81
广西大学硕士学位论文基于F2812DSP的新型静止无功发生器的设计姓名:吴莹申请学位级别:硕士专业:电力电子与电力传动指导教师:陈延明20080601基于F2812DSP的新型静止无功发生器的设计摘要无功补偿是保持电力系统平稳运行的主要手段之一。数字控制的新型静止无功发生器(ASVG)以其对系统无功功率补偿的优越性能,成为目前电力系统中最具代表性的无功控制装置之一,是近年来电力系统及控制领域研究的热点。本文介绍了ASVG的研究现状,深入分析了它的工作原理,并建立了数学模型。对无功电流的检测,文章采用基于瞬时无功功率理论的瞬时检测法以增强系统实时性。为减小稳态误差和改善输出波形,文章采用电流间接闭环控制策略,通过调节主电路逆变器输出电压幅值和相位来间接控制无功电流。由于触发脉冲是ASVG的最终有效信号,从工程实际出发,本文提出对称规则采样双极性SPWM调制技术作为触发脉冲的产生方法以便产生可调正弦电压,并对该技术加以重点论述。在此基础上,本文设计了ASVG装置的硬件电路,包括以lGBT功率器件为核心的主电路,基于TI公司的TMS320F2812DSP芯片为核心处理器的ASVG数字控制系统硬件平台。软件部分,采用C语言,遵循模块化结构原则,编写了以SPWM调制技术为核心内容的系统软件。整个设计充分利用DSP强大的数据处理能力和丰富的外设资源,从而完成测量、控制、实时计算、参数显示、动态补偿无功等任务。最后,本文通过搭建的ASVG软硬件实验平台对ASVG进行了实验研究,给出了实验结果。实验结果达到了预期设计的装置输出电压、电流可调,频率与电网保持一致的目标,整个设计有效可行,为ASVG装置的进一步研究奠定了良好的技术基础。+关键词:无功补偿新型静止无功发生器TMS320F2812DSP电流间接控制正弦脉宽调制DESlGN0FASVGBASEDONF2812DSPABSTRACTVatcompensationisanimportantapproachforthepowersystemoperatingstably.Duet0itsgoodperformance,AdvancedStaticVarGeneratorwithdigitalcontrollerhasbecomethemajormeansofvarcontroldevicesinpowersystem,andtheresearchofASVGalsobecomeahottopicinpowersystemandautomaticcontrolarea.Inthispaper,therecentadvanceofASVGispresentedfn'stly,theoperationprincipleisanalyzedindetail,andthemathematicalmodelisaccomplished.Byusinginstantaneousreactivepowermethod,varcurrentcallbemeasuredquickly.Inordertoreducesteady-stateerrorandimproveoutputwaveform,indirectcontrolofcurrentwithclosedloopisemployed.ThisstrategyactuallyiscontrollingamplitudeandphaseofoutputvoltagetocontrolVarcurrent.Takingthepracticecaseintoaccount,theSPWMmodulationtechniqueisproposedbyadoptingthesymmetricalandregularsamplingmethodtoproducedrivingpulseofASVG,andthismethodisdiscussedandanalyzedindetail.Then,thestructureofASVGisdesigned,theIGBTwasusedinthepowerstage,andtheTMS320F2812DSPWasadoptedasadigitalcontrolsystemofASVGThesystemsoRwarebasedonblockingCprogrammeincludingSPWMisalsocomposed.BYthe哦ofpowerfulresourceofDSP,suchasfastdataprocessingandintegratedperipherals,themeasuring,controlling,real-timecalculating,parameterdisplayinganddynamicVarcompensationCallbeputintoeffect.Finally,theexperimentalresearchiscarriedon,theresultsarealsopresented,andtheadjustableoutputvoltageandcurrentcanbeobtained.Thewholedesign’SavailabilityandfeasibilityCanbeshowedbyalltheseworks,andthegoodtechnologicalfoundationforstudyingofASVGisalsoprovided.KEYWORDS:VarCompensation;ASVG;TMS320F2812DSP;IndirectControlofCurrent;SPWMII广西大学学位论文原创性声明和使用授权说明原创性声明本人声明:所呈交的学位论文是在导师指导下完成的,研究工作所取得的成果和相关知识产权属广西大学所有,本人保证不以其它单位为第一署名单位发表或使用本论文的研究内容。除已注明部分外,论文中不包含其他人已经发表过的研究成果,也不包含...
