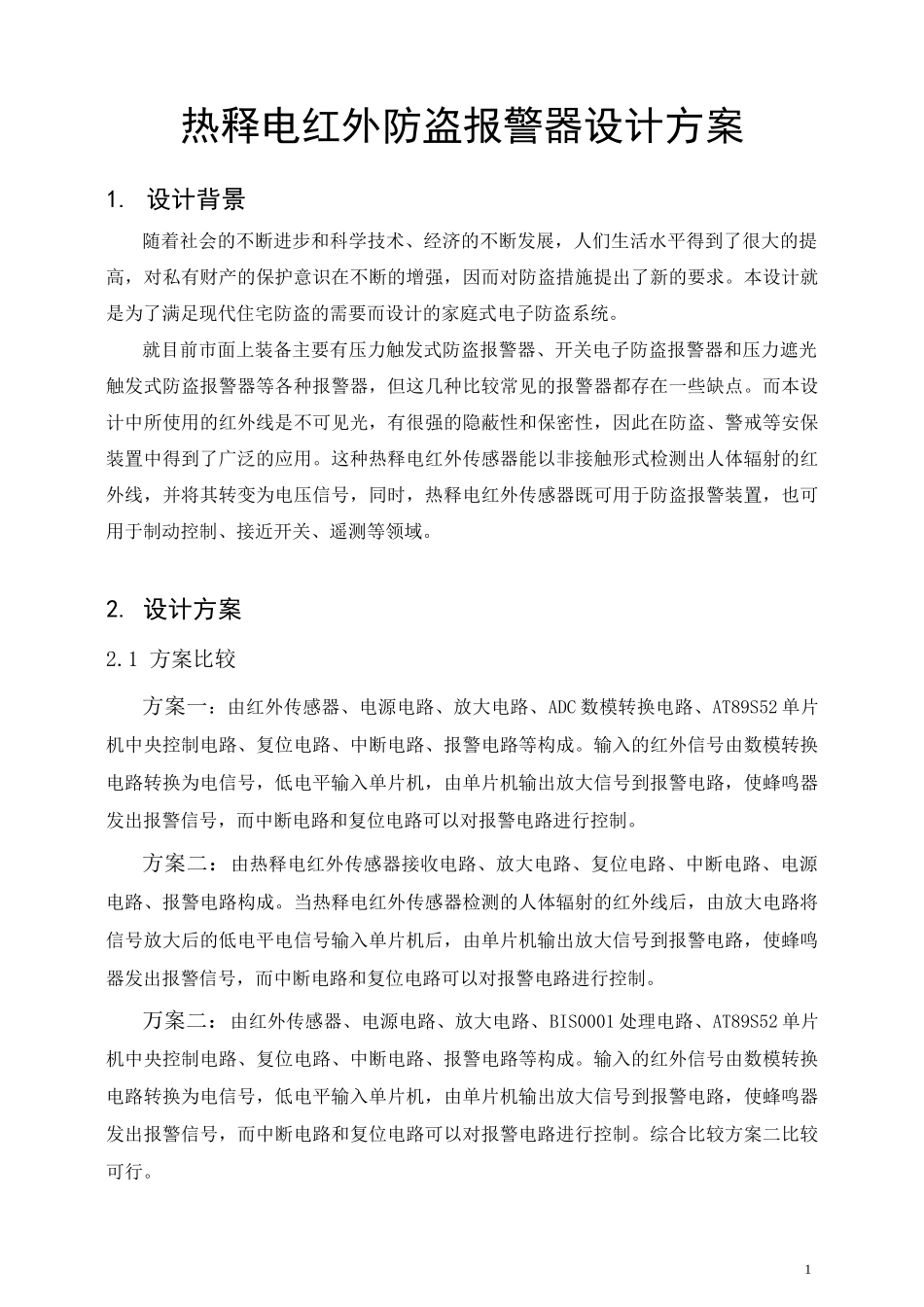

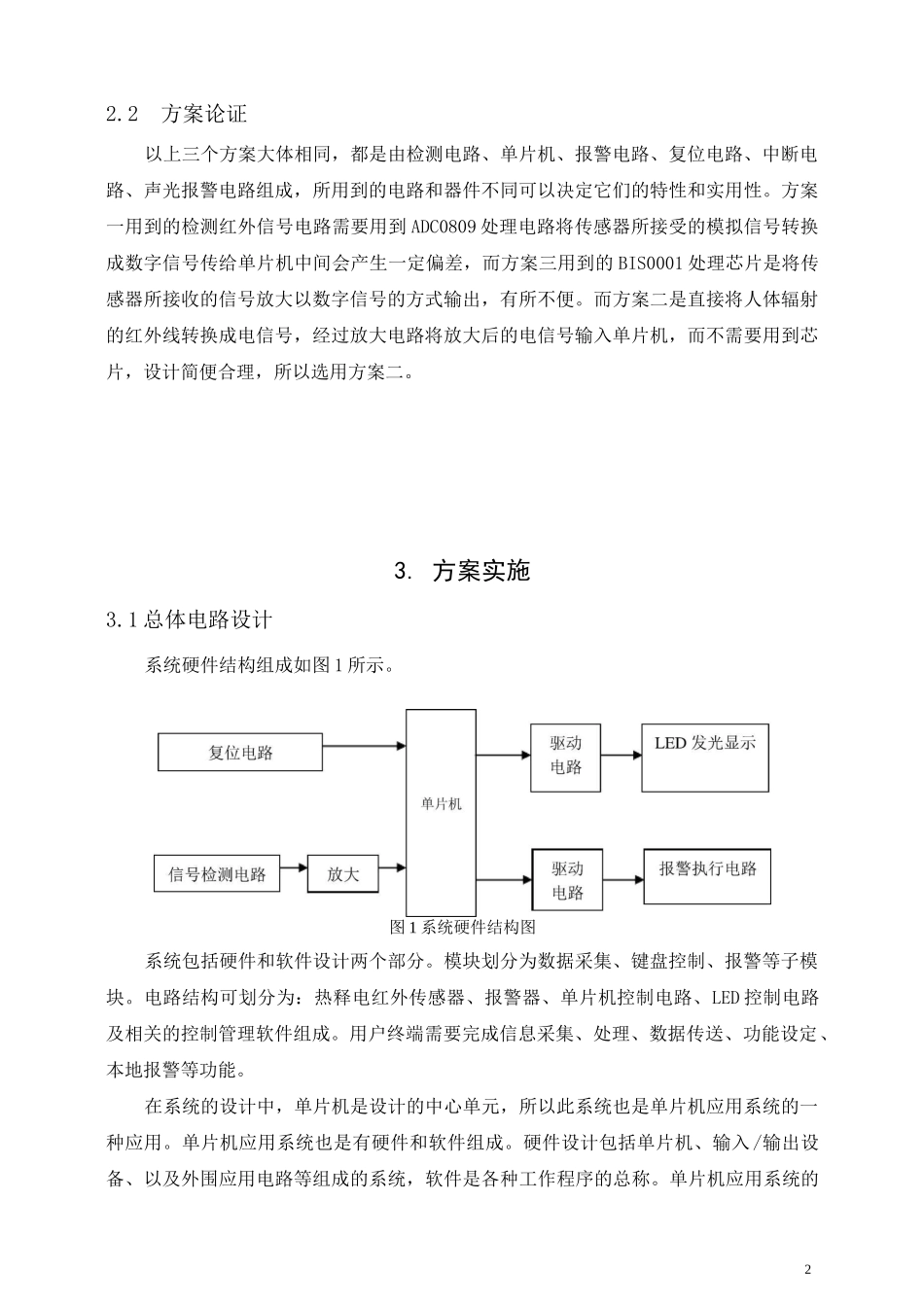

1热释电红外防盗报警器设计方案1.设计背景随着社会的不断进步和科学技术、经济的不断发展，人们生活水平得到了很大的提高，对私有财产的保护意识在不断的增强，因而对防盗措施提出了新的要求。本设计就是为了满足现代住宅防盗的需要而设计的家庭式电子防盗系统。就目前市面上装备主要有压力触发式防盗报警器、开关电子防盗报警器和压力遮光触发式防盗报警器等各种报警器，但这几种比较常见的报警器都存在一些缺点。而本设计中所使用的红外线是不可见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。这种热释电红外传感器能以非接触形式检测出人体辐射的红外线，并将其转变为电压信号，同时，热释电红外传感器既可用于防盗报警装置，也可用于制动控制、接近开关、遥测等领域。2.设计方案2.1方案比较方案一：由红外传感器、电源电路、放大电路、ADC数模转换电路、AT89S52单片机中央控制电路、复位电路、中断电路、报警电路等构成。输入的红外信号由数模转换电路转换为电信号，低电平输入单片机，由单片机输出放大信号到报警电路，使蜂鸣器发出报警信号，而中断电路和复位电路可以对报警电路进行控制。方案二：由热释电红外传感器接收电路、放大电路、复位电路、中断电路、电源电路、报警电路构成。当热释电红外传感器检测的人体辐射的红外线后，由放大电路将信号放大后的低电平电信号输入单片机后，由单片机输出放大信号到报警电路，使蜂鸣器发出报警信号，而中断电路和复位电路可以对报警电路进行控制。万案二：由红外传感器、电源电路、放大电路、BIS0001处理电路、AT89S52单片机中央控制电路、复位电路、中断电路、报警电路等构成。输入的红外信号由数模转换电路转换为电信号，低电平输入单片机，由单片机输出放大信号到报警电路，使蜂鸣器发出报警信号，而中断电路和复位电路可以对报警电路进行控制。综合比较方案二比较可行。22.2方案论证以上三个方案大体相同，都是由检测电路、单片机、报警电路、复位电路、中断电路、声光报警电路组成，所用到的电路和器件不同可以决定它们的特性和实用性。方案一用到的检测红外信号电路需要用到ADC0809处理电路将传感器所接受的模拟信号转换成数字信号传给单片机中间会产生一定偏差，而方案三用到的BIS0001处理芯片是将传感器所接收的信号放大以数字信号的方式输出，有所不便。而方案二是直接将人体辐射的红外线转换成电信号，经过放大电路将放大后的电信号输入单片机，而不需要用到芯片，设计简便合理，所以选用方案二。3.方案实施3.1总体电路设计系统硬件结构组成如图1所示。图1系统硬件结构图系统包括硬件和软件设计两个部分。模块划分为数据采集、键盘控制、报警等子模块。电路结构可划分为：热释电红外传感器、报警器、单片机控制电路、LED控制电路及相关的控制管理软件组成。用户终端需要完成信息采集、处理、数据传送、功能设定、本地报警等功能。在系统的设计中，单片机是设计的中心单元，所以此系统也是单片机应用系统的一种应用。单片机应用系统也是有硬件和软件组成。硬件设计包括单片机、输入/输出设备、以及外围应用电路等组成的系统，软件是各种工作程序的总称。单片机应用系统的3研制过程包括总体设计、硬件设计、软件设计等几个阶段。从设计的要求来分析该设计需要包含如下结构：热释电红外传感探头电路、报警电路、单片机、复位电路及相关的控制管理软件组成。处理器采用单片机AT89S52。系统是在系统软件控制下工作的。设置在监测点上的红外探头将人体辐射的红外光谱变换成电信号，经放大电路、比较电路送至门限开关，打开门限阀门送出TTL电平至AT89S52单片机。在单片机内，经软件查询过程、识别判决等环节实时发出入侵报警状态控制信号。驱动电路将控制信号放大并推动声光报警设备完成相应动作。当报警延迟10s—段时间后自动解除，也可人工手动解除报警信号，当警情消除后复位电路使系统复位，或者是在声光报警10s钟后有定时器实现自动消除报警。3.2各功能电路设计3.2.1电源电路设计电源电路设计如图2所示。图2电源电路本电路用到变压器、桥堆2W10、电容、三端稳压电路L7805。由于电路中的很...
