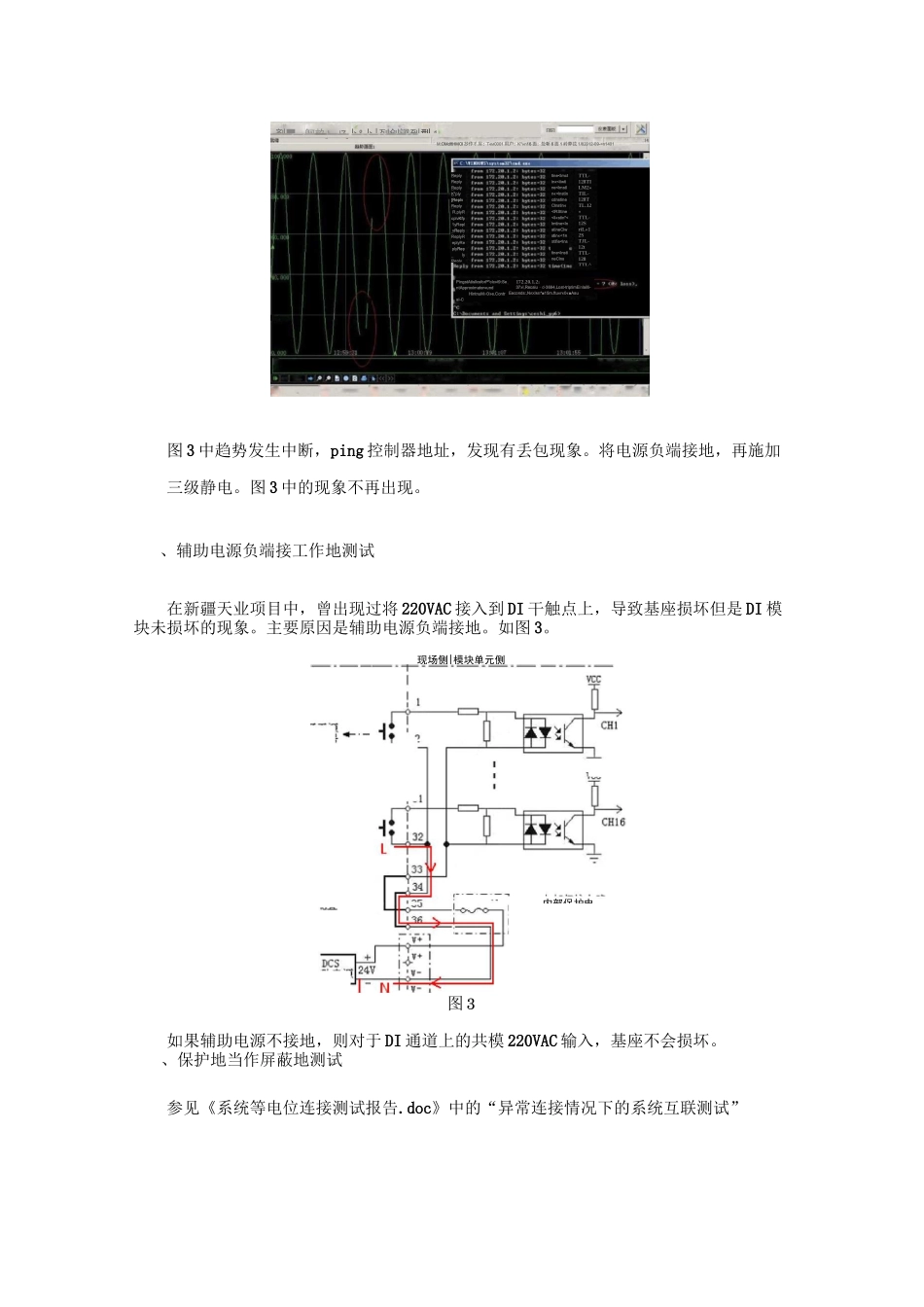

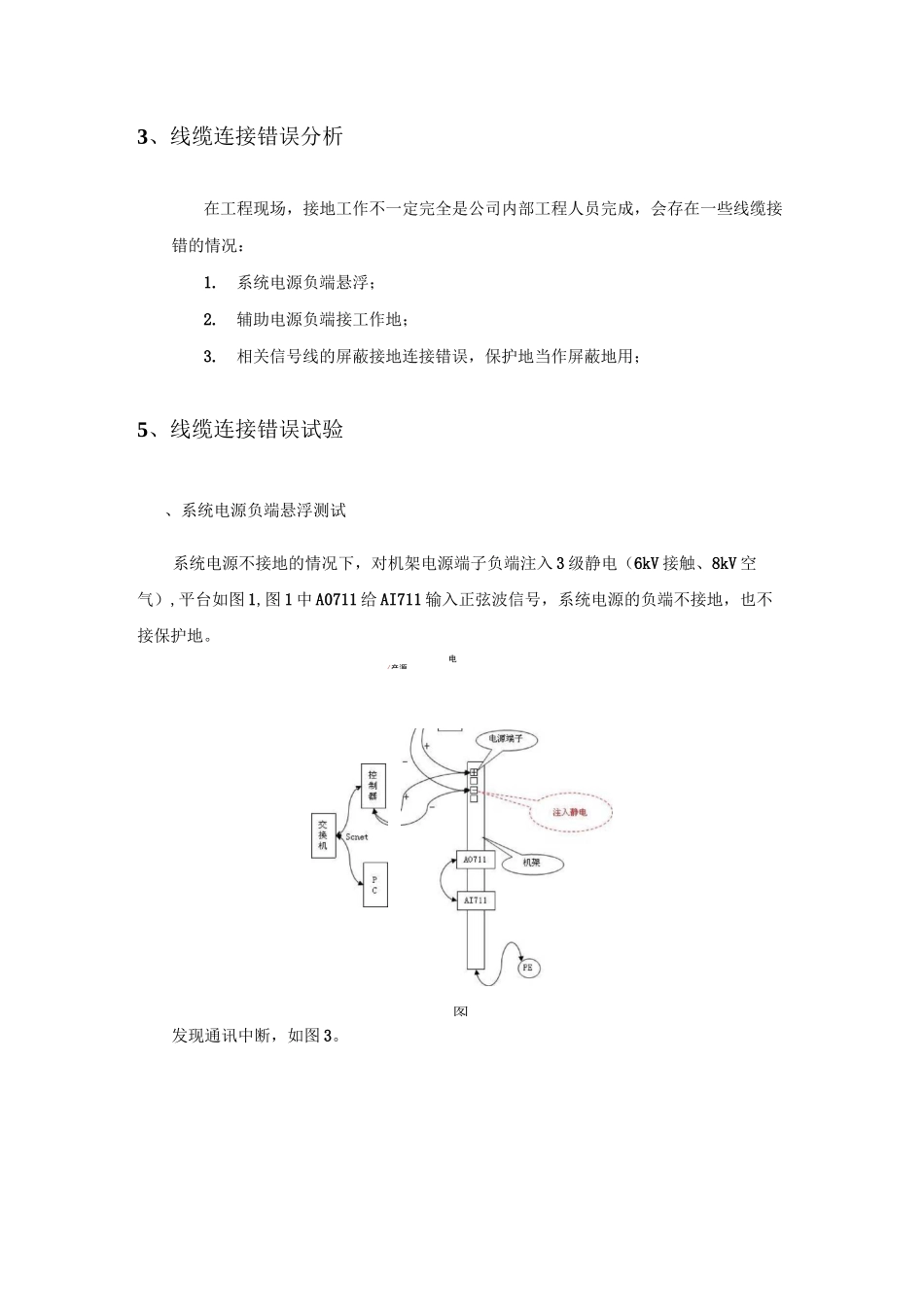

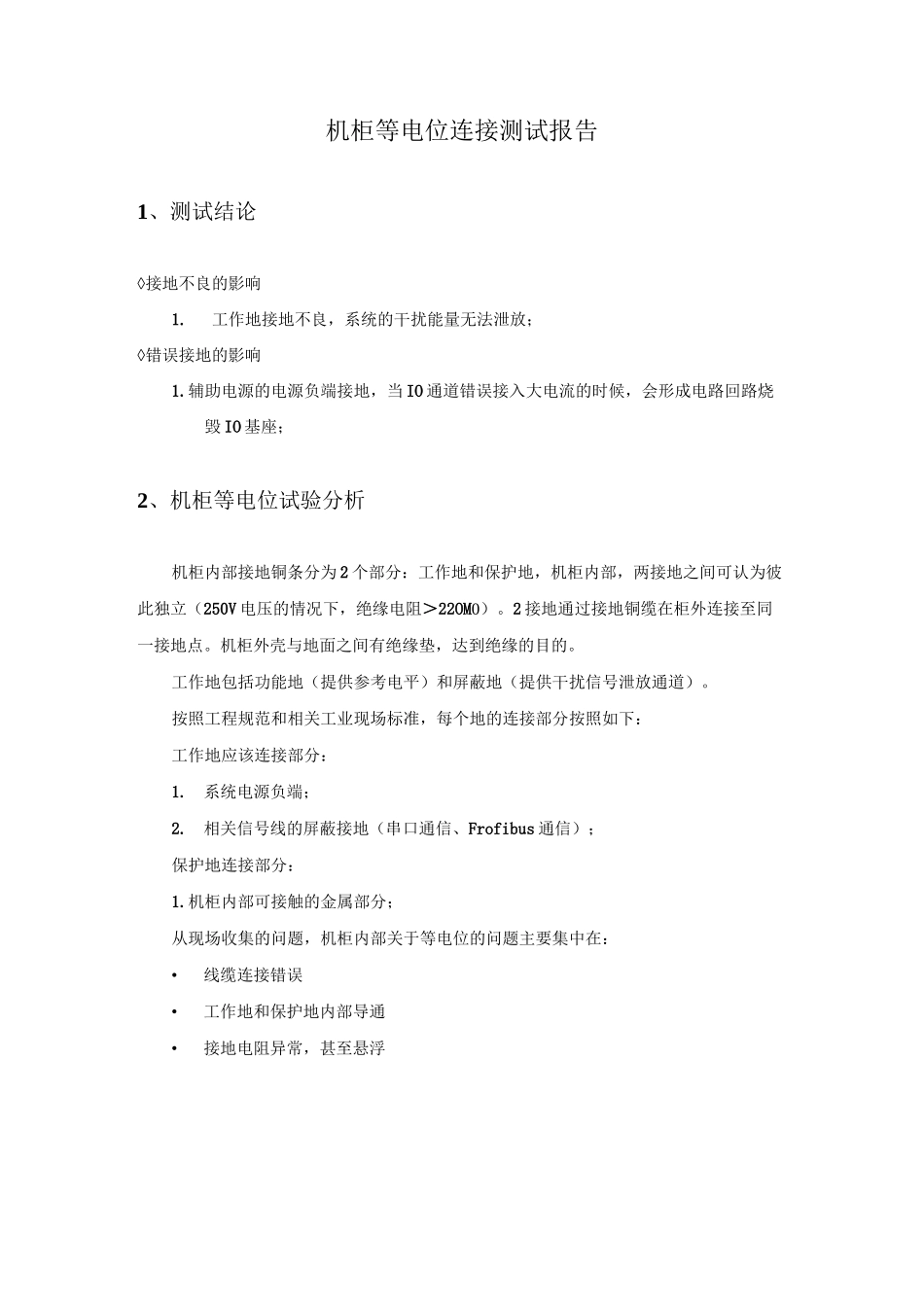

机柜等电位连接测试报告1、测试结论◊接地不良的影响1.工作地接地不良，系统的干扰能量无法泄放；◊错误接地的影响1.辅助电源的电源负端接地，当IO通道错误接入大电流的时候，会形成电路回路烧毁IO基座；2、机柜等电位试验分析机柜内部接地铜条分为2个部分：工作地和保护地，机柜内部，两接地之间可认为彼此独立（250V电压的情况下，绝缘电阻＞22OM0）。2接地通过接地铜缆在柜外连接至同一接地点。机柜外壳与地面之间有绝缘垫，达到绝缘的目的。工作地包括功能地（提供参考电平）和屏蔽地（提供干扰信号泄放通道）。按照工程规范和相关工业现场标准，每个地的连接部分按照如下：工作地应该连接部分：1.系统电源负端；2.相关信号线的屏蔽接地（串口通信、Frofibus通信）；保护地连接部分：1.机柜内部可接触的金属部分；从现场收集的问题，机柜内部关于等电位的问题主要集中在：•线缆连接错误•工作地和保护地内部导通•接地电阻异常，甚至悬浮3、线缆连接错误分析在工程现场，接地工作不一定完全是公司内部工程人员完成，会存在一些线缆接错的情况：1.系统电源负端悬浮；2.辅助电源负端接工作地；3.相关信号线的屏蔽接地连接错误，保护地当作屏蔽地用；5、线缆连接错误试验、系统电源负端悬浮测试系统电源不接地的情况下，对机架电源端子负端注入3级静电（6kV接触、8kV空气）,平台如图1,图1中A0711给AI711输入正弦波信号，系统电源的负端不接地，也不接保护地。发现通讯中断，如图3。电/产源图3prAI01020000.PV备用-37.305H(IJWORCE)0.00^100.00**50%12-09-0713:02:410d00:04:00^AOQI07(10051^^001020006|^AI0l020007|^AJ010200051.^01020003®l劃・I£IIE劉園1管1V31图3中趋势发生中断，ping控制器地址，发现有丢包现象。将电源负端接地，再施加三级静电。图3中的现象不再出现。、辅助电源负端接工作地测试在新疆天业项目中，曾出现过将220VAC接入到DI干触点上，导致基座损坏但是DI模块未损坏的现象。主要原因是辅助电源负端接地。如图3。现场侧|模块单元侧图3如果辅助电源不接地，则对于DI通道上的共模220VAC输入，基座不会损坏。、保护地当作屏蔽地测试参见《系统等电位连接测试报告.doc》中的“异常连接情况下的系统互联测试”.po.TTL-128TILM2«TIL-128TTL.12«TTL-12SriL«12STJL-12tTTL-128TTL^tine工作地悬浮、保护地接地良好测试...
