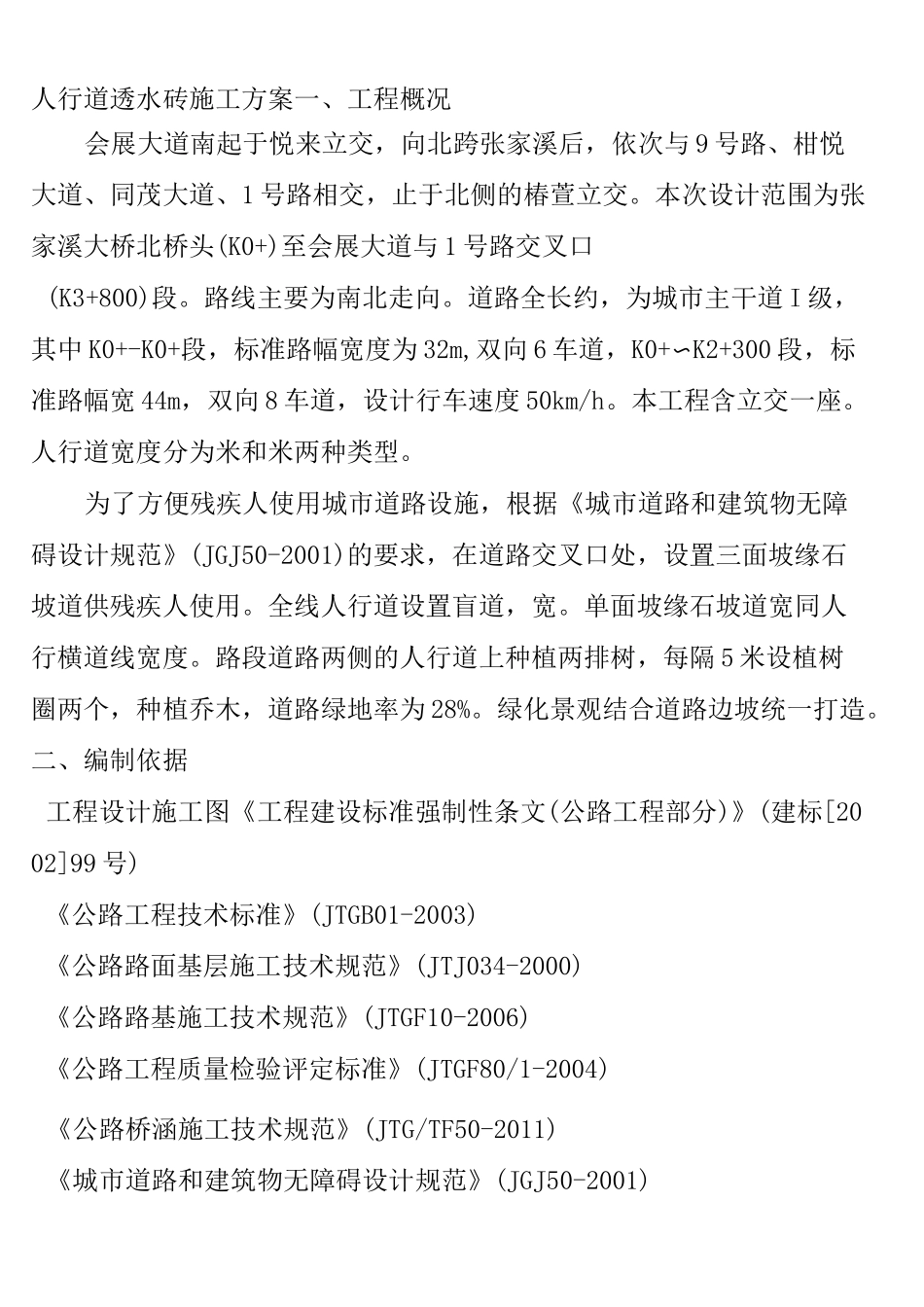

人行道透水砖施工方案一、工程概况会展大道南起于悦来立交，向北跨张家溪后，依次与9号路、柑悦大道、同茂大道、1号路相交，止于北侧的椿萱立交。本次设计范围为张家溪大桥北桥头(K0+)至会展大道与1号路交叉口(K3+800)段。路线主要为南北走向。道路全长约，为城市主干道I级，其中K0+-K0+段，标准路幅宽度为32m,双向6车道，K0+〜K2+300段，标准路幅宽44m，双向8车道，设计行车速度50km/h。本工程含立交一座。人行道宽度分为米和米两种类型。为了方便残疾人使用城市道路设施，根据《城市道路和建筑物无障碍设计规范》(JGJ50-2001)的要求，在道路交叉口处，设置三面坡缘石坡道供残疾人使用。全线人行道设置盲道，宽。单面坡缘石坡道宽同人行横道线宽度。路段道路两侧的人行道上种植两排树，每隔5米设植树圈两个，种植乔木，道路绿地率为28%。绿化景观结合道路边坡统一打造。二、编制依据工程设计施工图《工程建设标准强制性条文(公路工程部分)》(建标[2002]99号)《公路工程技术标准》(JTGB01-2003)《公路路面基层施工技术规范》(JTJ034-2000)《公路路基施工技术规范》(JTGF10-2006)《公路工程质量检验评定标准》(JTGF80/1-2004)《公路桥涵施工技术规范》(JTG/TF50-2011)《城市道路和建筑物无障碍设计规范》(JGJ50-2001)《城市道路交通规划及路线设计规范》(DBJ50-064-2007)《透水砖路面施工与验收规程》(DB11/T686—2009)《建筑与小区雨水利用工程技术规范》(GB50400)《混凝土路面砖》(JC/T446)《透水砖》(JC/T945)《城市绿化工程施工及验收规范》(CJJ/T82—99)《城镇道路工程施工质量检验标准》(DBJ01-11)《城镇道路工程施工与质量验收规范》(CJJ1—2008)《城市道路工程施工质量验收规范》(DBJ50-078-2008)三、施工方案1、透水砖路面结构组成和材料要求柔性结构透水性地面一般由透水砖、砂垫层、级配碎石基层、夯实土壤组成。透水砖物理性能应符合JC/T945-2005《透水砖》和JC446-2000《混凝土路面砖》标准中得CC35优等品要求，最小抗压强度不小于35MPa，单块最小抗压强度不小于31MPa,抗折强度平均值不小于。透水砖的平均吸水率不超过160kg/m3。在具备一定的透水性的同时，还必须具备良好的防滑功能和装饰效果。透水砖规格采用250mmX150mmX60mmo合理的块形、色彩、质感的搭配可为铺面带来迥然不同的美观效果。本工程透水砖铺设方法采用“一”字形。2、施工方法、基础开挖根据设计要求，透水砖基础开挖到设计标高并检查纵坡、横坡及边线。符合设计要求后修正基础，找平碾压密实。压实系数达到95%以上。在开挖、碾压过程中注意地下埋设的管线和路沿窨井周边。、碾压密实碎石层在基础验收合格后进行碾压碎石层施工。良好级配一定粒级的碎石具有良好的承载能力和渗透性，其物理性能要符合GB/T14685—2001《建筑用卵石、碎石》的规定。选用中、粗砂或者天然级配砂砾料，其含泥量不大于5%，泥块含量小于2%，含水率小于3%。级配碎石选用质地坚韧、耐磨的石灰石。碎石中严禁含粘土快、植物的物质。采用机械配合人工进行摊铺作业，适量洒水并压实，压实度不小于93%。碾压碎石层施工执行DBJ01-45规范。在摊铺作业时控制好摊铺标高、坡度。碾压成型后保证厚度不小于150mm。在施工过程中局部不平整部位采用人工填补再碾压措施。、15%水泥粗砂层在碾压碎石层施工完毕验收合格后进行15%水泥粗砂层施工作业。水泥粗砂层厚度30mm。粗砂层粗砂采用机制粗砂，粗砂物理指标符合《建筑用砂》(GB/T14685-2001)规范要求。粗砂层起到基层找平、水体过滤、荷载缓冲等作用。粗砂层必须具有良好的透水性能，以保证透下来的水能及时有效渗透到水性基层中。考虑到水的渗透性，所以水泥用量严禁超标。垫层用砂为半干砂，湿度掌握方法为：用手攒捏拌合料成团，松开后自然散开即合格。干湿时宜的垫层砂有利于平整铺面，减少扬尘和提高垫层的密实度。15%水泥粗砂层找平采用刮板法，人工摊铺。按设计要求摊铺厚度不小于30mm。找平层表面要密实，与透水砖面层结合应牢固。透水砖面层1、施工前，按设计进行人行道的定位及标定高程。2、面层施工控制标志施放按下列要求施工：a）铺装控制网格采用X；b）设置标高控制点，控制...
