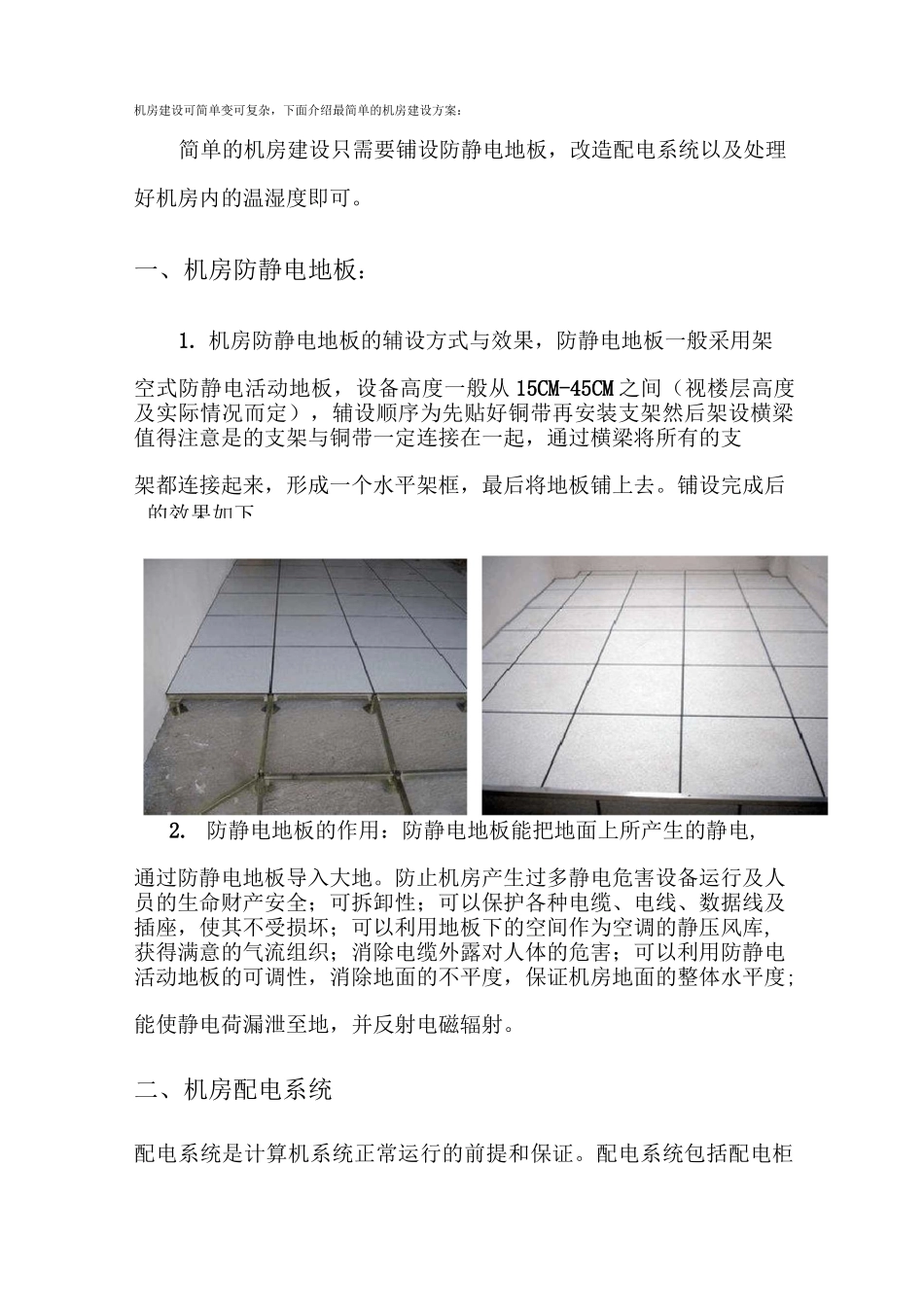

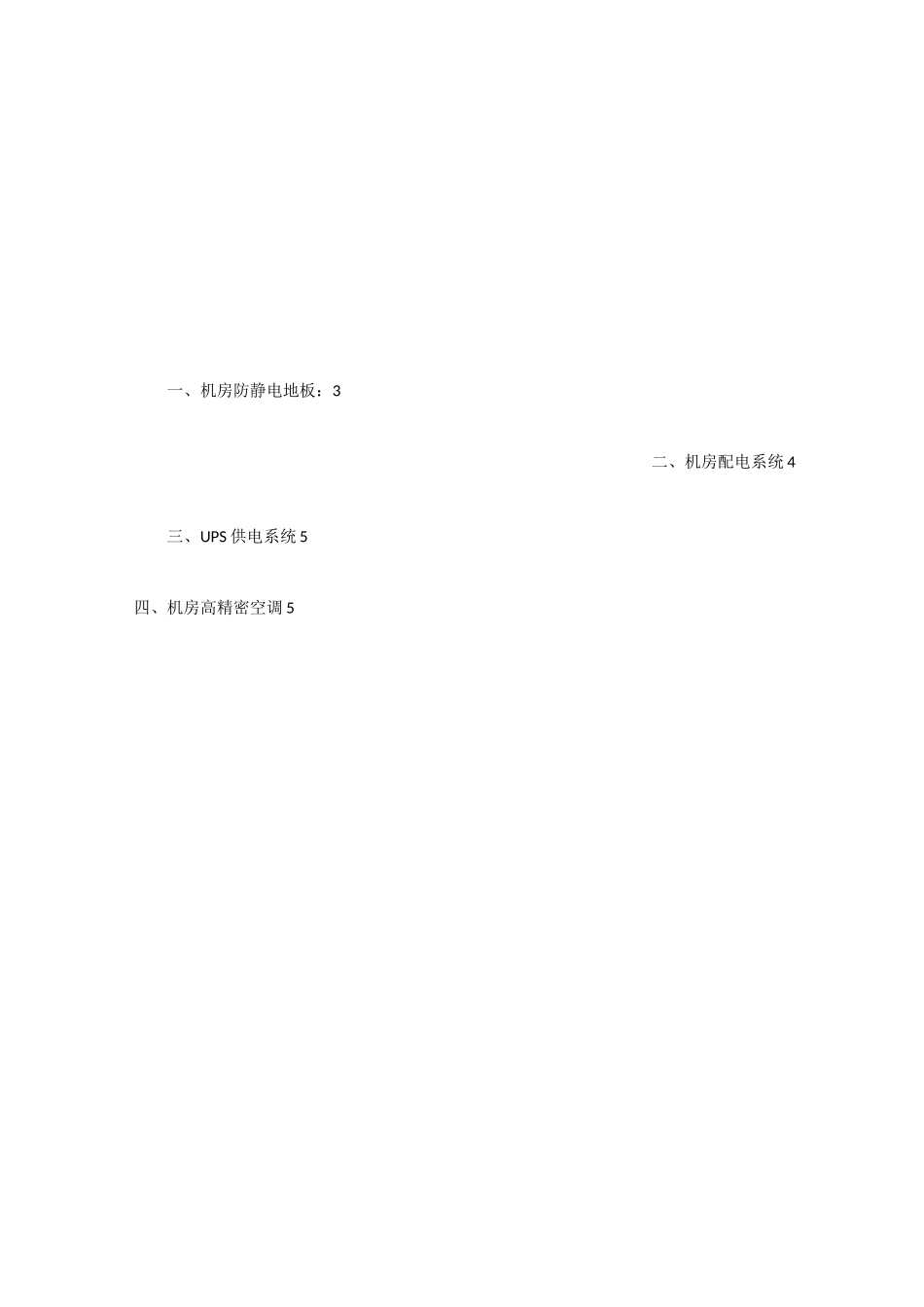

普通机房建设方案一、机房防静电地板：3二、机房配电系统4三、UPS供电系统5四、机房高精密空调5机房建设可简单变可复杂，下面介绍最简单的机房建设方案：简单的机房建设只需要铺设防静电地板，改造配电系统以及处理好机房内的温湿度即可。一、机房防静电地板：1.机房防静电地板的辅设方式与效果，防静电地板一般采用架空式防静电活动地板，设备高度一般从15CM-45CM之间（视楼层高度及实际情况而定），辅设顺序为先贴好铜带再安装支架然后架设横梁值得注意是的支架与铜带一定连接在一起，通过横梁将所有的支架都连接起来，形成一个水平架框，最后将地板铺上去。铺设完成后2.防静电地板的作用：防静电地板能把地面上所产生的静电,通过防静电地板导入大地。防止机房产生过多静电危害设备运行及人员的生命财产安全；可拆卸性；可以保护各种电缆、电线、数据线及插座，使其不受损坏；可以利用地板下的空间作为空调的静压风库,获得满意的气流组织；消除电缆外露对人体的危害；可以利用防静电活动地板的可调性，消除地面的不平度，保证机房地面的整体水平度;能使静电荷漏泄至地，并反射电磁辐射。二、机房配电系统配电系统是计算机系统正常运行的前提和保证。配电系统包括配电柜的效果如下与UPS供电，照明系统等。现在的机房运行必不能少的就是电，怎样才能够保证机房整个运转过程中电力的不间断。这个是在机房建设中考虑的一个重要问题。UPS是重要配电解决方案中的核心设备，建立一个不停电的供电系统对于任何一个计算机用户都是十分需要的。使用UPS电源是一种提高供电质量的技术措施。配电柜（市电）：机房中的配电箱负责对UPS、备用空调、维护插座、照明等供电。也负责对所有UPS输出电力系统的分配。总用电量：预计总用电量为根据功率计算，一般为4KW-10KW。为保持电力电压稳定，必须由市电配电柜独立引入电力电缆。沿途须有镀锌线槽安装，防止电缆被虫、鼠伤害。恒定的电源供给是机房内设备贮存数据资料的重要保证，而优秀的UPS系统是这个重要保证的前提；照明配电系统照明配电系统由机房配电箱供电。由光管与灯盘组成。计算机房及消防走火通道必须具备应急照明系统。所有电力电缆、电线均用金属槽、管屏蔽安装。通信电缆另铺线槽，两类线缆不混装于同一槽管。市电维护插座装于地板面上300mm的墙上，UPS电装于地板下，采用专用有脚底合固定于楼板面。市电及UPS电的插座有明显的色泽区分。三、UPS供电系统UPS供电系统的应用UPS不间断电源作为机房的重要供电设备，UPS把交流电变为直流电的整流/充电装置和一套把直流电变为交流电的逆变器。蓄电池在市电正常时贮存收能，维持在一个正常充电电平上，当市电发生故障时由蓄电池对逆变器供电，所以它可以大大提高供电的可靠性的供电质量。对于各个系统设备供电的UPS设备，采用双机备份结构，保证当某一路供电线路失效时，另一台UPS全载供电，并满足30分钟的供电要求。并能够提供计算机远程管理功能，可通过专用软件对其运行状态进行监控。根据机房计算机及相关设备的用电量，并考虑到将来设备的增加预留25％－30％的冗余，选择UPS电源的输出功率应满足设备使用延时至少四小时。由于各种类型的业务数据直接由这些机房提供支持，机房断电有可能造成各种业务的中断或数据丢失，继而影响企业业务的停滞和运转。保证电力的供应，是必然要解决的问题，凡机房用电都需要有配电系统。一个好的配电系统，可以保证运转，还能够去节约不必要的开支。配电的重要性得到重视。四、机房高精密空调1、机房空调简述，顾名思义其是一种专供机房使用的高精度空调，因其不但可以控制机房温度，也可以同时控制湿度，因此也叫恒温恒湿空调机机房专用空调机，另因其对温度、湿度控制的精度很高，亦称机房精密空调。2、计算机机房中的设备是由大量的微电子、精密机械设备等组成，而这些设备使用了大量的易受温度、湿度影响的电子元器件、机械构件及材料。温度对计算机机房设备的电子元器件、绝缘材料以及记录介质都有较大的影响;温度过高，印刷电路板的结构强度会变弱，温度过低，绝缘材料会变脆，同样会使结构强度变弱;对记录介质而言，温度过高或过低都会导致数据的...
