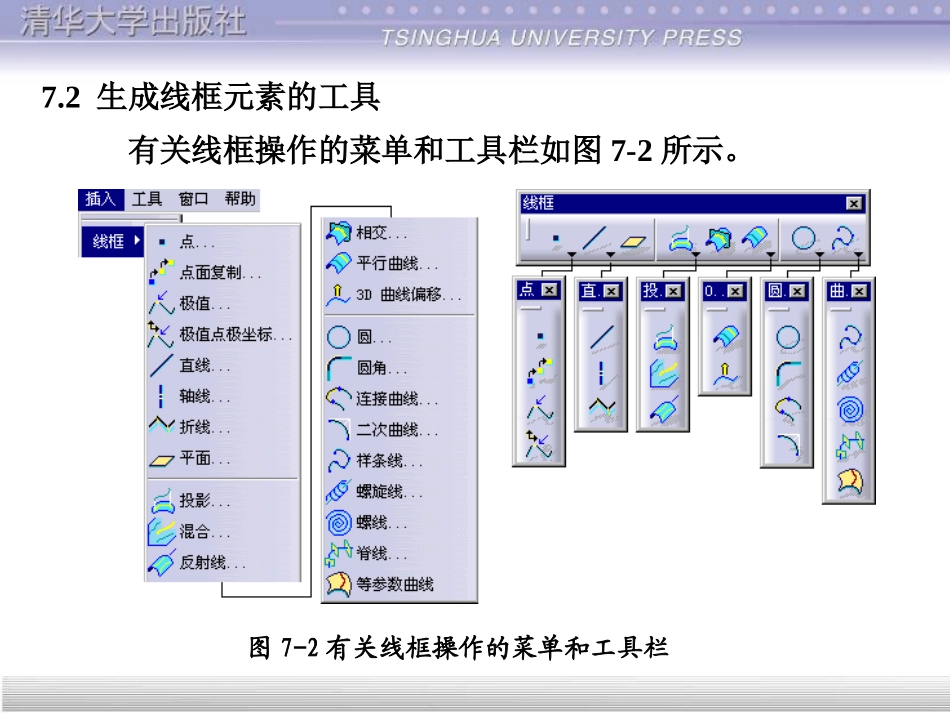

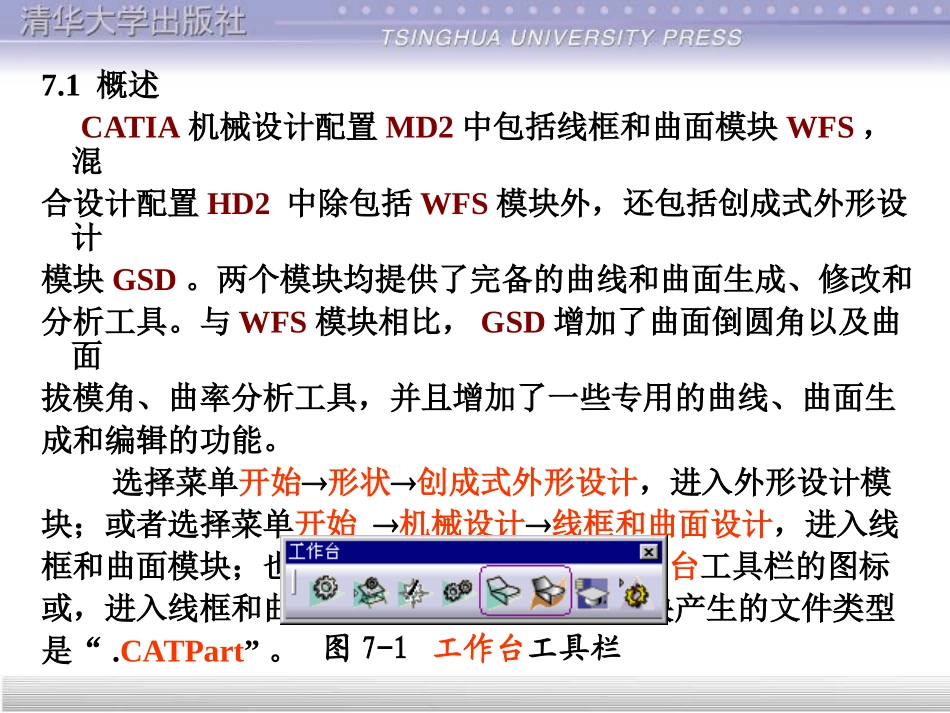

第7章曲线和曲面7.1概述7.2生成线框元素的工具7.3生成曲面7.4曲面编辑和修改7.5曲线、曲面分析功能简介7.6曲线曲面设计工具和混合设计7.7曲面设计实例7.1概述CATIA机械设计配置MD2中包括线框和曲面模块WFS，混合设计配置HD2中除包括WFS模块外，还包括创成式外形设计模块GSD。两个模块均提供了完备的曲线和曲面生成、修改和分析工具。与WFS模块相比，GSD增加了曲面倒圆角以及曲面拔模角、曲率分析工具，并且增加了一些专用的曲线、曲面生成和编辑的功能。选择菜单开始形状创成式外形设计，进入外形设计模块；或者选择菜单开始机械设计线框和曲面设计，进入线框和曲面模块；也可以单击图7-1所示的工作台工具栏的图标或，进入线框和曲面或外形设计模块。两模块产生的文件类型是“.CATPart”。图7-1工作台工具栏7.2生成线框元素的工具有关线框操作的菜单和工具栏如图7-2所示。图7-2有关线框操作的菜单和工具栏7.2.1生成点图标的功能是生成点。可以通过输入点的坐标、在曲线、平面或曲面上取点、获取圆心点、与曲线相切的点以及两点之间据距比例系数等方式生成点。单击该图标，弹出如图7-3所示定义点的对话框。通过点类型下拉列表选择生成点的方法。图7-3生成点的对话框1.通过坐标确定点选择点类型为坐标，对话框改变为图7-4的形式。分别在对话框的X、Y、Z域输入相对于参考点的X、Y、Z坐标值，单击确定按钮即可得到该点。参考点可以是坐标原点或已有的点，默认的参考点是坐标原点。将指南针拖动放到模型的曲面、平面或曲线、直线上时，单击指南针位置按纽，在指南针的原点（红方块）自动生成一个点。图7-4通过坐标确定点的对话框2.在曲线上取点选择点类型为在曲线上，对话框改变为图7-5的形式。图7-5在曲线上取点的对话框该对话框各项的含义如下：（1）曲线：单击该域，选择曲线。（2）与参考点的距离栏●曲线上的距离：若选中该按纽，则根据距离确定点。●曲线长度比率：若选中该按纽，则根据长度比例系数确定点。●长度/比率：若根据曲线上的距离方式取点，该项为长度，若据距曲线长度比率取点，该项为系数。●最短距离：若选中该按纽，则距离为曲线距离（弧长）。●直线距离：若选中该按纽，则距离为直线距离。●最近端点：单击该按钮，距离参考点最近的那个端点为生成的点。●中间点：单击该按钮，曲线的中点为生成的点。（3）参考栏●参考点：单击该域，指定确定距离的参考点，默认的参考点是曲线的端点。●反转方向：单击该按钮，另一个端点为参考点（4）完成后重复对象：若选中该复选框，则可以在此命令结束后多次重复生成点的命令。重复的次数在弹出的对话框中输入，参数作相应调整。例如选择一条样条曲线，在比率域输入0.57，单击确定按钮，结果如图7-5所示。3．在平面上取点选择点类型为在平面上，对话框改变为图7-6的形式。图7-6在平面上取点的对话框选择一个平面，输入H、V坐标值，单击确定按钮即可得到该点。也可以直接用鼠标在平面上取点。参考点可以是平面上的任意点，默认的参考点是平面的中心。4.在曲面上取点选择点类型为在曲面上，对话框改变为图7-7的形式。图7-7在曲面上曲点的对话框选择一个曲面、指定方向、输入与参考点的距离，单击确定按钮即可得到该点。也可以直接用鼠标在曲面上取点。参考点可以是曲面上的任意点，默认的参考点是曲面中心。在动态定位栏，有粗糙和细致两个按钮，前者是参考点到指定点的直线距离，后者是测地距离（弧长），前者是默认的选择方式。5.生成圆弧、球面、椭圆中心点选择点类型为圆/球面/椭圆中心，对话框改变为图7-8的形式。选择一个圆、圆弧、球面、椭圆或椭圆弧，单击确定按纽，即可得到该对象的中心点。图7-8生成点—圆弧、球面、椭圆中心选项6．生成曲线上的给定切线方向的切点选择点类型为曲线上的切点，对话框改变为图7-9的形式。选择一条曲线、指定方向即可。图7-9生成曲线的给定方向的切点7．据距比例系数生成两点（连线）之间的一个点选择点类型为两点间，对话框改变为图7-10的形式。指定点1和点2，输入比率值，单击确定按纽，即可得到该点。单击反转方向按纽，另一点成为起点，单击中点按纽，得到两点之间的中点...
