第六章-土压力计算理论VIP免费

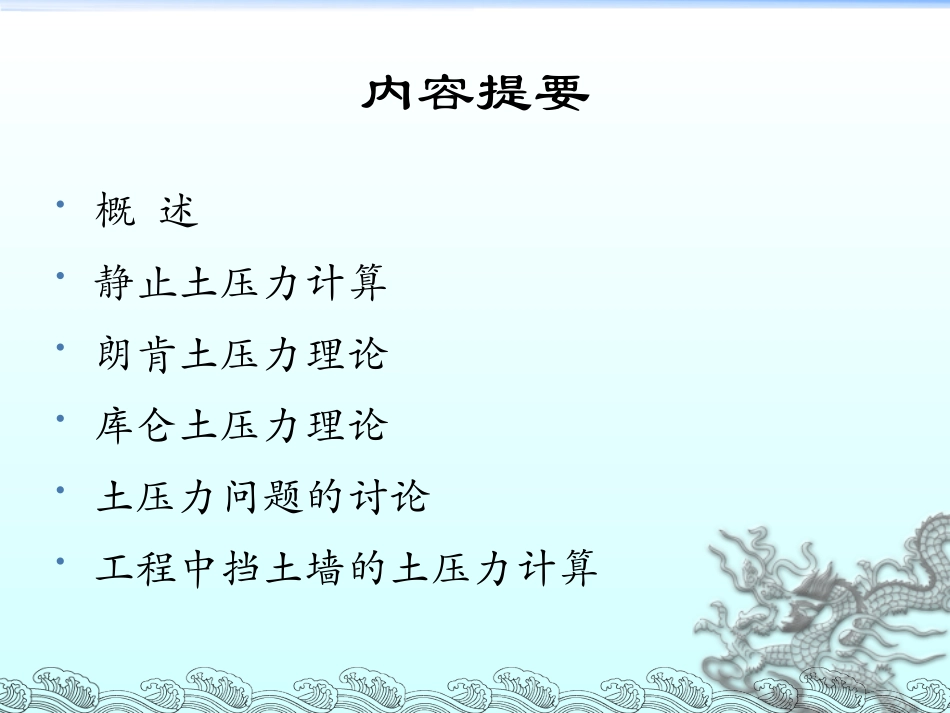

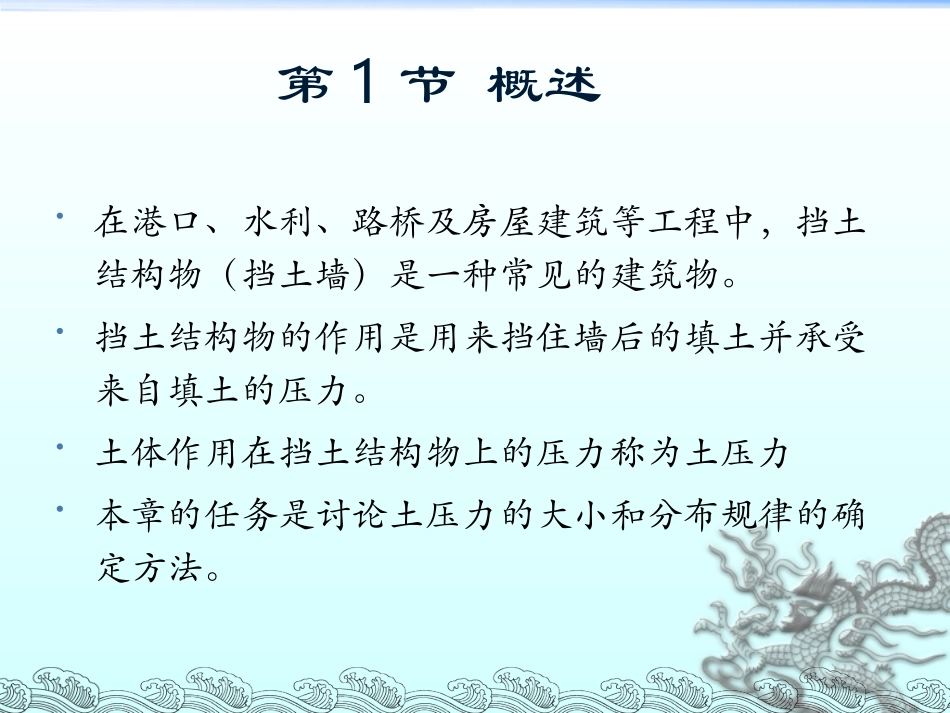

第七章土压力计算理论内容提要概述静止土压力计算朗肯土压力理论库仑土压力理论土压力问题的讨论工程中挡土墙的土压力计算第1节概述在港口、水利、路桥及房屋建筑等工程中，挡土结构物（挡土墙）是一种常见的建筑物。挡土结构物的作用是用来挡住墙后的填土并承受来自填土的压力。土体作用在挡土结构物上的压力称为土压力本章的任务是讨论土压力的大小和分布规律的确定方法。位移对土压力的影响及三种土压力主动被动挡土墙不向任何方向发生位移和转动时，墙后土体处于弹性平衡状态，作用在墙背上的土压力称为静止土压力。挡墙沿墙趾向离开填土方向转动或平行移动，且位移达到一定量时，墙后土体达到主动极限平衡状态，填土中开始出现滑动面，这时挡土墙上的土压力称为主动土压力。挡墙在外力作用下向墙背填土方向转动或平行移动时，土压力逐渐增大，当位移达到一定量时，潜在滑动面上的剪应力等于土的抗剪强度，墙后土体达到被动极限平衡状态，填土内开始出现滑动面，这时作用在挡土墙上的土压力增加至最大，称为被动土压力。第2节静止土压力计算静止土压力只发生在挡土墙为刚性，墙体不发生任何位移的情况，实际工程中，作用在深基础侧墙或者U形桥台上土压力，可近似看作静止土压力。按照水平向自重应力的计算公式确定。若墙后填土为均匀体，则单位面积上静止土压力为若墙后填土中有地下水，则计算静止土压力时，水中土的重度应取浮重度静止土压力计算的关键是静止侧压力系数的确定。K0可由室内的或现场的静止侧压力试验来测定。对于砂或正常固结的粘土，可根据有效内摩擦角来确定习题：计算下图的静止土压力第2节朗肯土压力理论1857年英国学者朗肯（Rankine）从研究弹性半空间体内的应力状态，根据土的极限平衡理论，得出计算土压力的方法，又称极限应力法。一、基本原理和基本假设基本原理：认为墙后填土达到极限平衡状态时，与墙背接触的任一土单元体都处于极限平衡状态，然后根据土单元体处于极限平衡状态时应力所满足的条件来建立土压力的计算公式。基本假设：1、墙本身是刚性的，不考虑墙身的变形；2、墙后填土延伸到无限远处，填土表面水平（=0）；3、墙背垂直光滑。AOτσ主动状态σxmin=eaσx=K0σzσzσxmax=ep被动状态tgcf表面水平的均质弹性半空间体的极限平衡状态图二、朗肯主动土压力计算用1，3作摩尔应力圆，如图中应力圆I所示。使挡土墙向左方移动，则右半部分土体有伸张的趋势，此时竖向应力v不变，墙面的法向应力h减小。v、h仍为大小主应力。当挡土墙的位移使得h减小到土体已达到极限平衡状态时，则h减小到最低限值pa，即为所求的朗肯主动土压力强度。（一）基本计算公式朗肯理论的主动土压力系数（二）无粘性土的主动土压力计算（三）粘性土的主动土压力计算ea=0有均布荷载时粘性土的主动土压力有荷载出现拉力区不出现拉力区三、朗肯被动土压力计算同计算主动土压力一样用1、3作摩尔应力圆，如下图。使挡土墙向右方移动，则右半部分土体有压缩的趋势，墙面的法向应力h增大。h、v为大小主应力。当挡土墙的位移使得h增大到使土体达到极限平衡状态时，则h达到最高限值pp，即为所求的朗肯被动土压力强度。（一）基本计算公式朗肯理论的被动土压力系数（二）无粘性土的被动土压力计算（三）粘性土的被动土压力计算四、填土中有地下水时的土压力计算当墙后填土中有水时，需考虑地下水位以下的填土由于浮力作用使有效重量减轻引起的土压力减小，水下填土部分采用浮容重进行计算。在计算作用在墙背上的总压力中应包括水压力的作用。五、填土为成层土时的土压力计算由于各层填土重度不同，使得填土竖向应力分布在土层交界面上出现转折由于各层填土粘聚力和内摩擦角不同，所以在计算主动或被动土压力系数时，需采用计算点所在土层的粘聚力和内摩擦角习题第4节库仑土压力理论一、基本原理和基本假定基本原理：库伦土压力理论是根据墙后土体处于极限平衡状态并形成一滑动楔体时，从楔体的静力平衡条件得出的土压力计算理论。基本假设：①墙后的填土是理想的散粒体(粘聚力c＝0...
