非织造—第四章VIP免费

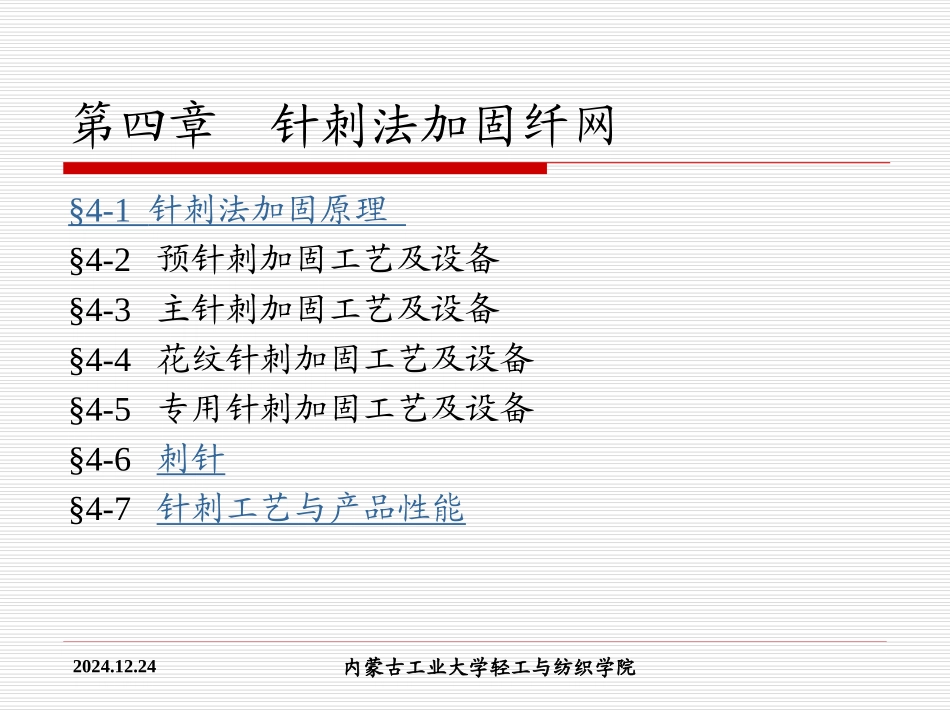

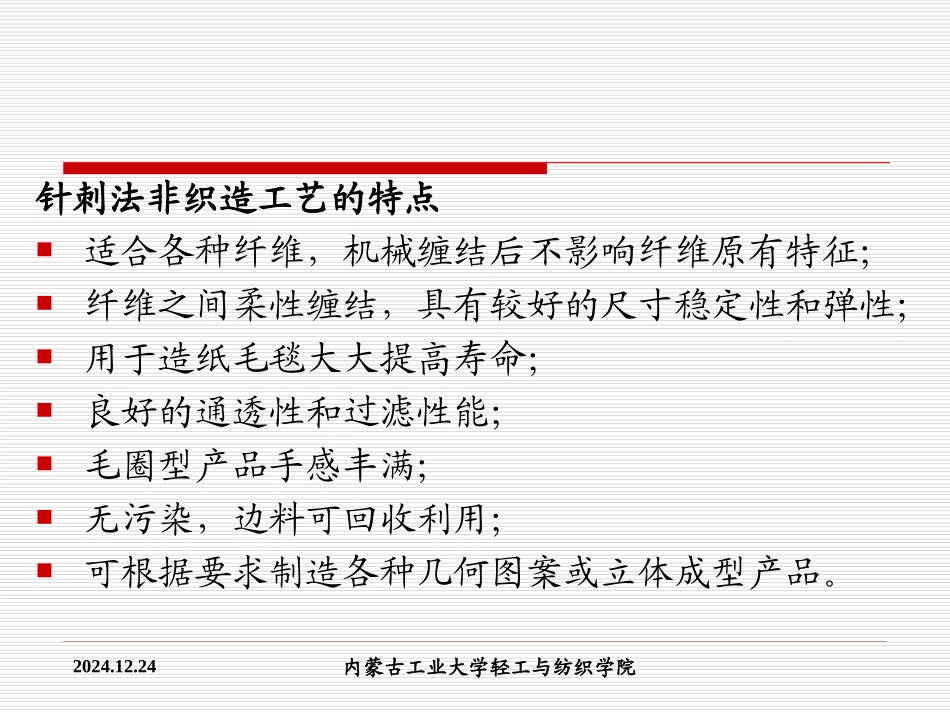

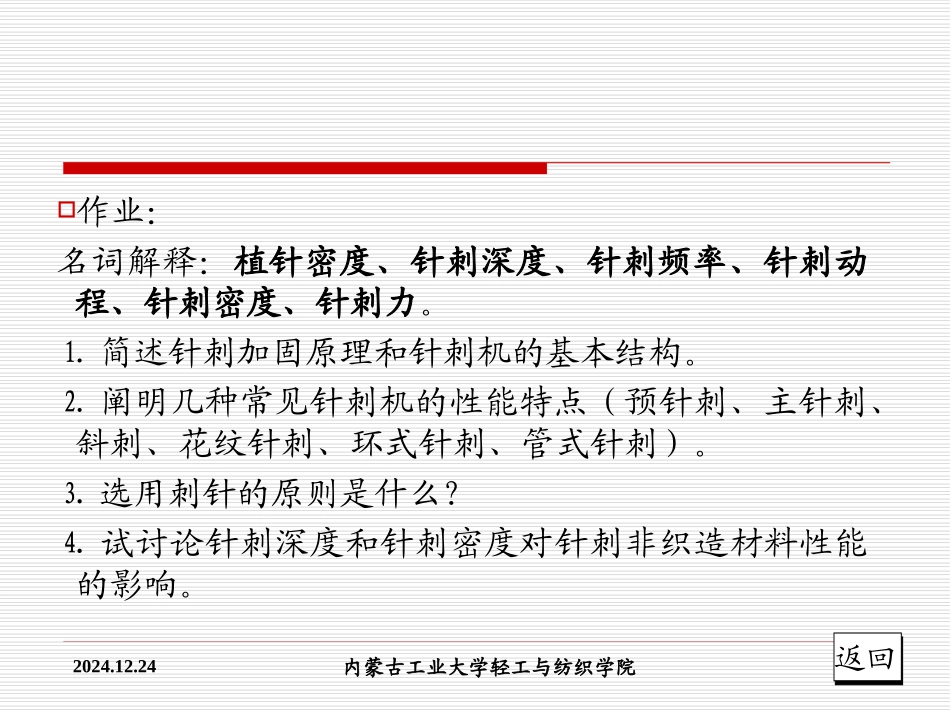

2024.12.24内蒙古工业大学轻工与纺织学院第四章针刺法加固纤网§4-1针刺法加固原理§4-2预针刺加固工艺及设备§4-3主针刺加固工艺及设备§4-4花纹针刺加固工艺及设备§4-5专用针刺加固工艺及设备§4-6刺针§4-7针刺工艺与产品性能2024.12.24内蒙古工业大学轻工与纺织学院作业：名词解释：植针密度、针刺深度、针刺频率、针刺动程、针刺密度、针刺力。⒈简述针刺加固原理和针刺机的基本结构。⒉阐明几种常见针刺机的性能特点（预针刺、主针刺、斜刺、花纹针刺、环式针刺、管式针刺）。⒊选用刺针的原则是什么？⒋试讨论针刺深度和针刺密度对针刺非织造材料性能的影响。返回返回2024.12.24内蒙古工业大学轻工与纺织学院针刺法非织造工艺的特点适合各种纤维，机械缠结后不影响纤维原有特征；纤维之间柔性缠结，具有较好的尺寸稳定性和弹性；用于造纸毛毯大大提高寿命；良好的通透性和过滤性能；毛圈型产品手感丰满；无污染，边料可回收利用；可根据要求制造各种几何图案或立体成型产品。2024.12.24内蒙古工业大学轻工与纺织学院针刺法非织造加固的原理利用三角截面(或其它截面)棱边带倒钩的刺针对纤网进行反复穿刺。倒钩穿过纤网时，将纤网表面和局部里层纤维强迫刺入纤网内部。由于纤维之间的摩擦作用，原来蓬松的纤网被压缩。刺针退出纤网时，刺入的纤维束脱离倒钩而留在纤网中，这样，许多纤维束纠缠住纤网使其不能再恢复原来的蓬松状态。经过许多次的针刺，相当多的纤维束被刺入纤网，使纤网中纤维互相缠结，从而形成具有一定强力和厚度的针刺法非织造材料。图示。针刺非织造工艺形式有预刺、主刺、花纹针刺、环式针刺和管式针刺等。2024.12.24内蒙古工业大学轻工与纺织学院针刺法非织造工艺的原理返回2024.12.24内蒙古工业大学轻工与纺织学院一、预针刺加固工艺过程针刺机主传动通过曲柄-连杆机构驱动针梁、针板和刺针一起作上下往复运动。蓬松的纤网在喂给帘夹持下送入针刺区。当针板向下运动时，刺针刺入纤网，纤网紧靠托网板。当针板向上运动时，纤网与刺针之间的摩擦使纤网和刺针一起向上运动，纤网紧靠剥网板。喂入和输出速度相配合，可以间歇步进，也可连续运动。纤网通过针刺区后，具备一定的强力、密度和厚度，然后再送至主针刺或花纹针刺加工。2024.12.24内蒙古工业大学轻工与纺织学院预针刺加固工艺过程主传动针梁针板刺针输出辊喂给帘托网板剥网板针刺区2024.12.24内蒙古工业大学轻工与纺织学院二、针刺机的组成和性能参数针刺机主要由送网机构、针刺机构、牵拉机构、花纹机构、传动机构等组成，其中花纹机构仅花纹针刺机具有。主要性能参数有：针刺频率；植针密度；针刺动程；工作幅宽。目前，世界上著名的针刺机制造商有奥地利Fehrer公司、德国Dilo公司和法国Asselin公司等。2024.12.24内蒙古工业大学轻工与纺织学院针刺机构为曲柄连杆滑块机构，曲柄长度相当于偏心轮的偏心距，刺针运动可看着滑块移动，动程相当于2倍的偏心距。运动方程为：)(sin1)cos(cos)cos(22tleteltey式中：其中，n为针刺频率(rpm)。30602nnelΨ2024.12.24内蒙古工业大学轻工与纺织学院三、预针刺机对蓬松的纤网进行初次针刺，主要特点为：剥网板与托网板之间的距离较大，有利于蓬松纤网喂入；剥网板在入口处呈倾斜状，配有导网装置；针刺频率较低；针刺动程较大；针板植针密度较小，刺针较长较粗。2024.12.24内蒙古工业大学轻工与纺织学院Fehrer公司的NL28型预针刺机Fehrer公司的NL16/B型预针刺机Dilo公司的DI-LOOM通用系列针刺机Asselin公司的169DF型双滚筒预针刺机2024.12.24内蒙古工业大学轻工与纺织学院导网钢丝送网机构导网钢丝单针板下刺式预针刺机，喂入辊上圆周上有很多沟槽，间距为60~70mm，每条沟槽嵌入一根导网钢丝，其伸出端尽量接近第一排刺针。蓬松的纤网由喂入辊和导网钢丝的引导很容易地进入针刺区，从而解决蓬松纤网的拥塞问题。该机工作幅宽6.6m，植针密度1000枚/m，最大恒定频率800rpm，针刺动程60mm。2024.12.24内蒙古工业大学轻工与纺织学院采用表面非常光洁的导网片代替导网钢丝，靠自身...
