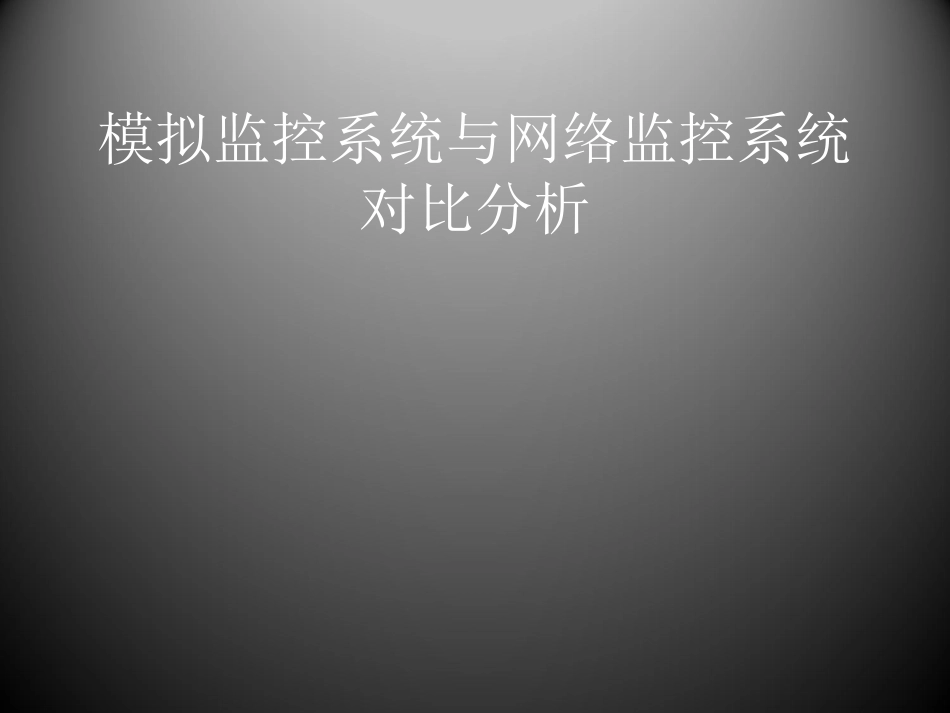

模拟监控系统与网络监控系统对比分析VIP专享VIP免费

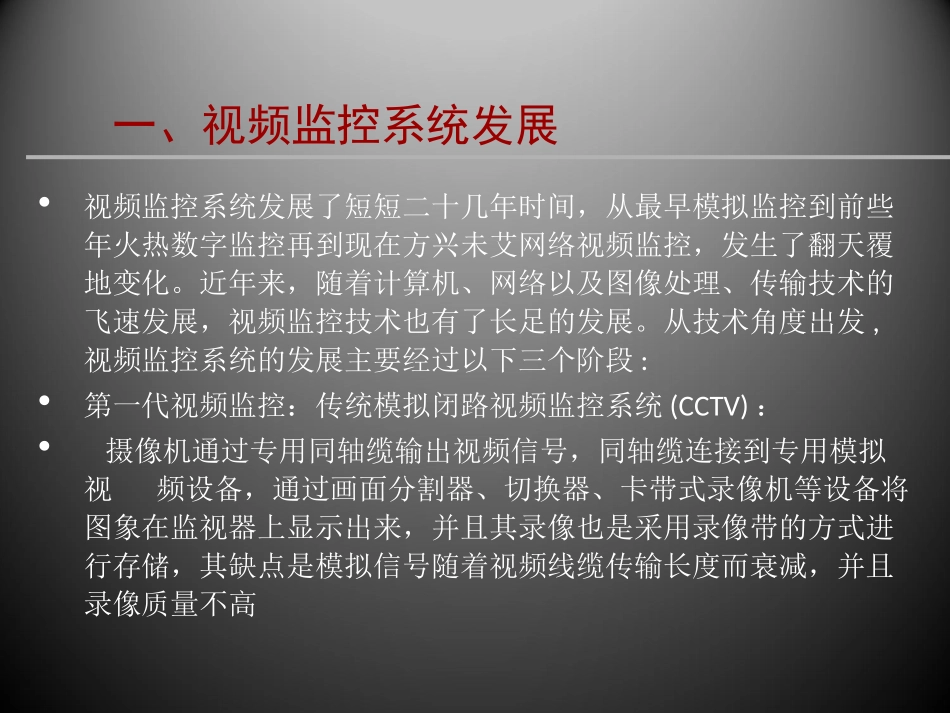

模拟监控系统与网络监控系统对比分析视频监控系统发展了短短二十几年时间，从最早模拟监控到前些年火热数字监控再到现在方兴未艾网络视频监控，发生了翻天覆地变化。近年来，随着计算机、网络以及图像处理、传输技术的飞速发展，视频监控技术也有了长足的发展。从技术角度出发,视频监控系统的发展主要经过以下三个阶段:第一代视频监控：传统模拟闭路视频监控系统(CCTV)：摄像机通过专用同轴缆输出视频信号，同轴缆连接到专用模拟视频设备，通过画面分割器、切换器、卡带式录像机等设备将图象在监视器上显示出来，并且其录像也是采用录像带的方式进行存储，其缺点是模拟信号随着视频线缆传输长度而衰减，并且录像质量不高一、视频监控系统发展早期模拟闭路视频监控机房图例第二代视频监控：当前“模拟-数字”监控系统(DVR)：“模拟-数字”监控系统是以数字硬盘录像机DVR为核心半模拟-半数字方案，从摄像机到DVR仍采用同轴缆输出视频信号，通过DVR同时支持录像和回放，并可支持有限IP网络访问，由于DVR产品五花八门，没有标准，所以这一代系统是非标准封闭系统。主要的设备是视频采集卡、视频服务器、硬盘录像机、管理软件、网络传输设备等。其缺点是仍然需要通过同轴电缆输出视频信号，并且在网络上只能通过DVR间接访问摄像头，并离不开外部服务器和管理软件。当前DVR监控系统机房图例DVR监控系统管理软件图例第三代视频监控：未来完全IP视频监控系统IPVS：全IP视频监控系统与前面两种方案相比存在显著区别。该系统优势是摄像机内置Web服务器，并直接提供以太网端口。这些摄像机生成JPEG或MPEG4数据文件，可供任何经授权客户机从网络中任何位置访问、监视、记录并打印，而不是生成连续模拟视频信号形式图像。IPVS优点在于：简便性-所有摄像机都通过经济高效有线或者无线以太网简单连接到网络，全面远程监视-任何经授权客户机都可直接访问任意摄像机，强大中心控制-一台工业标准服务器和一套控制管理应用软件就可运行整个监控系统。目前有部分项目使用IPVS前端采集部分前端采集部分就是指摄像头部分，是整个监控系统的“眼睛”。当被监视场所面积较大时，在摄像机上加装镜头，使摄像机所能观察的距离更远、更广。还可把摄像机安装在电动云台上，可使摄像机进行水平和垂直方向的转动，从而使摄像机能覆盖的角度更大。在一些恶劣的环境下，为了防尘、防雨、抗高低温、抗腐蚀等，可以给摄像机安装专门的护罩，如果需要摄像机在夜间也能工作，可以使用带红外功能的摄像机二、视频监控系统技术指标2.1摄像机外形介绍2.2摄像机的种类网络摄像机枪式摄像机半球摄像机防暴半球摄像机针孔摄像机飞碟摄像机笔筒式摄像机一体化摄像机球形摄像机低照度摄像机道路监控摄像机高解像度摄像机宽动态摄像机经济型摄像机高解半球摄像机迷你半球摄像机防暴半球摄像机红外防暴半球摄像机宽动态针孔摄像机普通针孔摄像机海螺形摄像机车载海螺形摄像机普通海螺形摄像机。。。。。摄像机模拟摄像机2.3摄像机的基本参数1.图像传感器2.传感器的尺寸3.最低照度4.水平解析度5.信噪比6.动态范围7.扫描制式8.摄像机电源摄像机的基本参数-图像传感器监控类摄像机使用的图像传感器分两种：CCD—目前占主流的市场份额COMS—后起之秀，未来的发展趋势CCD与CMOS对比传感器类型功耗低照度效果色彩还原度动态范围噪声价格CCD较大较好较好较差较好较高CMOS较小较差较差较好较差较低图像传感器CCD监控类模拟摄像机使用的CCD主要有SONY和SHARP两大品牌。市场上的摄像机大多采用SONY的CCD，1/4”CCD大多使用在一体化摄像机，球机上；1/3”CCD为市面绝大多数摄像机所使用；1/2”CCD基本上用于低照度、道路监控等摄像机上SHARPCCD大多在低端摄像机上使用，而且基本上是1/4”尺寸的。因为其成本较低，效果较差，为低端用户所钟爱。图像传感器—CMOSCMOS图像传感器因其价格低廉，宽动态效果极佳而在监控摄像机领域占有一席之地。目前市场上PIXIM的宽动态方案，具有较好的口碑。随着CMOS方案的不断优化，CCD将逐步被它替代。因为更加优良的系统集成、较低的功率要求、更加灵活的图像捕获、智能化程度更高的接口、更大的...
