机械制图：第九章 机件的表达方法VIP专享VIP免费

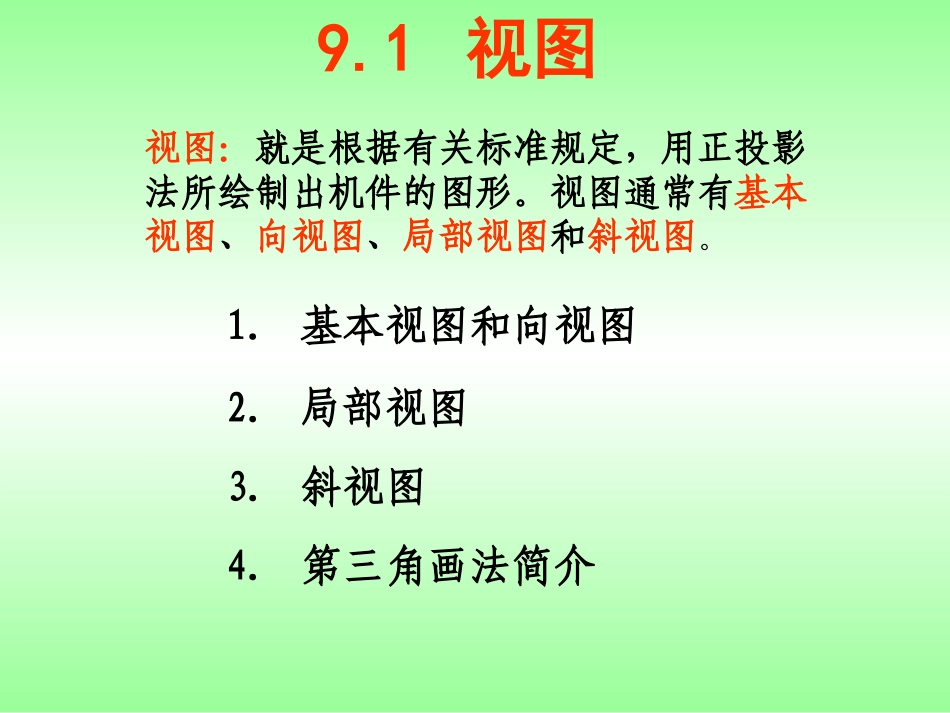

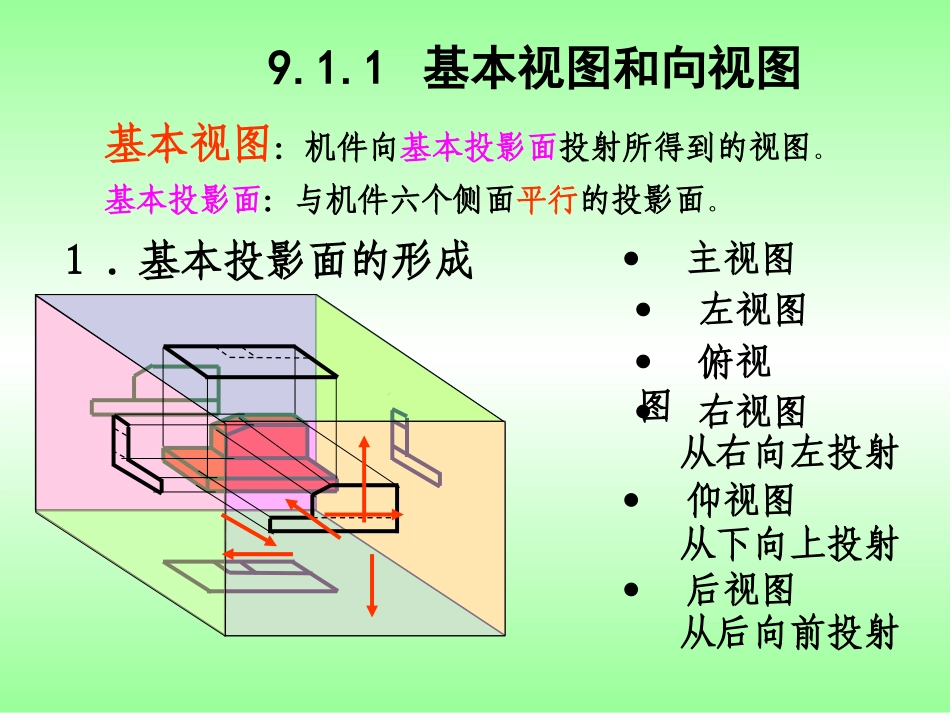

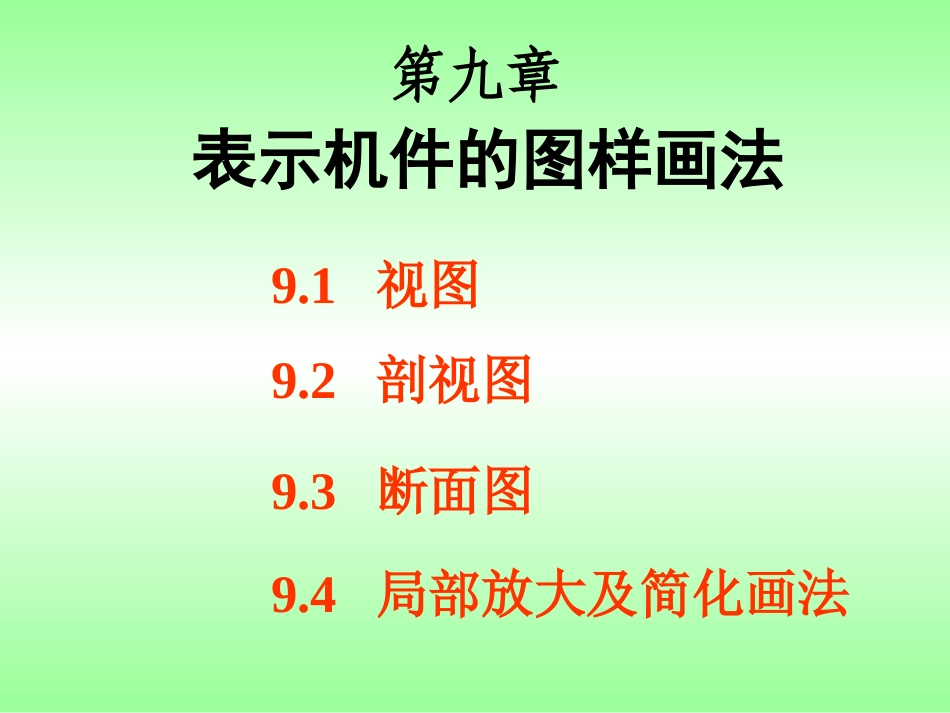

9.1视图9.2剖视图9.3断面图9.4局部放大及简化画法表示机件的图样画法第九章9.1视图视图：就是根据有关标准规定，用正投影法所绘制出机件的图形。视图通常有基本视图、向视图、局部视图和斜视图。1.基本视图和向视图2.局部视图3.斜视图4.第三角画法简介9.1.1基本视图和向视图基本视图：机件向基本投影面投射所得到的视图。基本投影面：与机件六个侧面平行的投影面。1.基本投影面的形成主视图右视图从右向左投射仰视图从下向上投射后视图从后向前投射左视图俯视图⒉六个投影面的展开主视俯视左视右视后视仰视除后视图外，靠近主视图的一边是机件的后面,远离主视图的一边是机件的前面。⒊六面视图的投影对应关系长高宽上下左右前后右左方位对应关系：主视俯视仰视左视右视后视长度量对应关系：仍遵守“三等”长对正高平齐宽相等向视图：可自由配置的视图。在向视图的上方标注字母，在相应视图附近用箭头指明投射方向，并标注相同的字母。例：运用基本视图，重新表达右图所示形体。当某些结构在其他视图中已表达清楚，则虚线可省略。9.1.2局部视图局部视图是将机件的某一部分向基本投影面投射所得的视图适用范围：当机件的大部结构已表达清楚，只有一些局部结构未表达完全的情况下:可将机件某一部分向基本投影面投影，从而获得局部视图。局部视图示例注意事项：用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。局部视图的范围用波浪线表示。当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略。局部视图可按基本视图的形式配置，也可按向视图的配置形式配置。ABCCBA对称符号局部视图-示例当局部视图按向视图配置时，则必须标注。当局部视图按基本视图配置时，可省略标注。9.1.3斜视图问题：当机件的表面与基本投影面成倾斜位置时，其投影不反映实形。增设一个与倾斜表面平行的辅助投影面。解决方法：将倾斜部分向辅助投影面投射。VHPA斜视图是机件向不平行于基本投影面的平面投射所得的视图。AA斜视图的画法画斜视图的注意事项：斜视图通常按向视图的配置形式配置。允许将斜视图旋转配置，但需在斜视图上方注明。AwvHⅠⅡⅢⅣ9.1.4第三角画法简介⒈什么是第三角画法？三个互相垂直的投影面V、H、W，将W面左侧空间划分为四个区域，按顺序分别称为第一角、第二角、第三角、第四角。将机件放在第三角，使投影面处在观察者和机件之间进行投射。中国、德国、法国、原苏联、波兰和捷克等国采用第一角投影。美国、加拿大、澳大利亚等国采用第三角投影。HV⒉第三角画法中的三视图⑴三视图的形成前视图顶视图从上向下观察机件，在水平面（H面）上所得的视图。右视图从右向左观察机件，在侧平面（W面）上所得的视图。⑵三视图的展开向上翻转90°从前向后观察机件，在正平面（V面）上所得的视图。向前翻转90°前视图顶视图右视图长高宽宽展开后的三视图及度量对应关系⒊第三角画法与第一角画法的比较⑴视图的名称和位置关系不同⑵反映机件的部位有所不同前前后后前前后后上上上上下下下下左左左左右右右右第一角画法第三角画法顶视前视右视主视俯视左视⒋第三角画法中六个基本视图的配置左视右视前视顶视底视后视长长高宽9.2剖视图1.剖视图的基本知识2.剖视图的种类及适用条件3.剖切平面的种类和常用剖切方法剖视图形成剖视图画法剖视图标注注意事项应用举例9.2.1剖视图的基本知识1.剖视图的形成3）将其余部分向投影面投射并在剖面区域内画上剖面符号。1）假想用一剖切面将机件剖开。2）移去剖切面和观察者之间的部分。2.剖视图的画法•确定剖切面的位置。•想象哪部分移走了？•在剖面区域内画上剖面符号。虚线不画•剖面区域的形状？•哪些部分投射时可看到？AAA-A3.剖视图的标注②剖切符号:表示剖切面起迄和转折位置及投射方向。③剖视图的名称。标注内容：①剖切线：指示剖切面的位置(细单点长画线)。剖切线剖切符号剖视图的名称4.绘制剖视图时应注意按原投影画出（1）剖视图是假想切开机件画出的图形，其它视图必须按原形完整画出AAA-A按原形完整画出（2）位于剖切平面后的可见部分应全部画出。不需画虚线（3）剖视图中不可见轮廓线一般...
