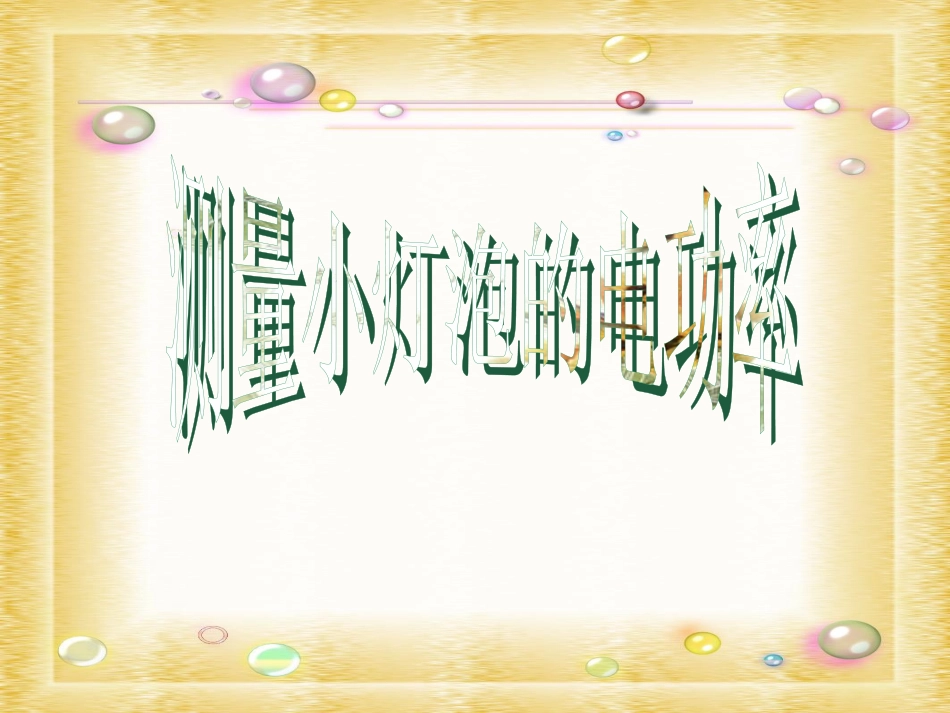

测量小灯泡电功率VIP免费

测量小灯泡电功率_第1页
1/14
测量小灯泡电功率_第2页
2/14
测量小灯泡电功率_第3页
3/14

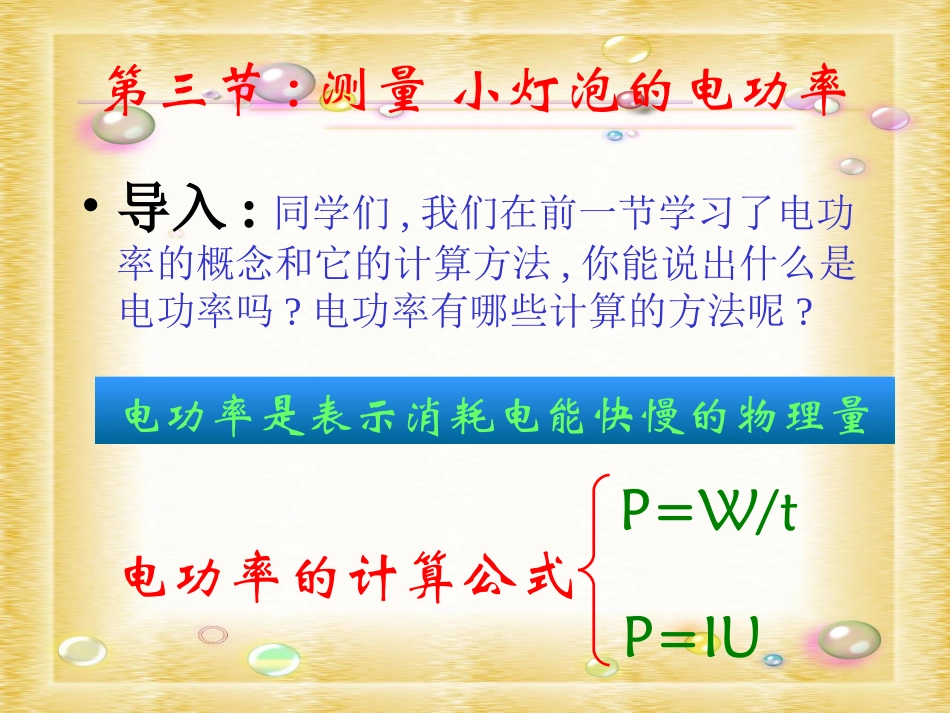

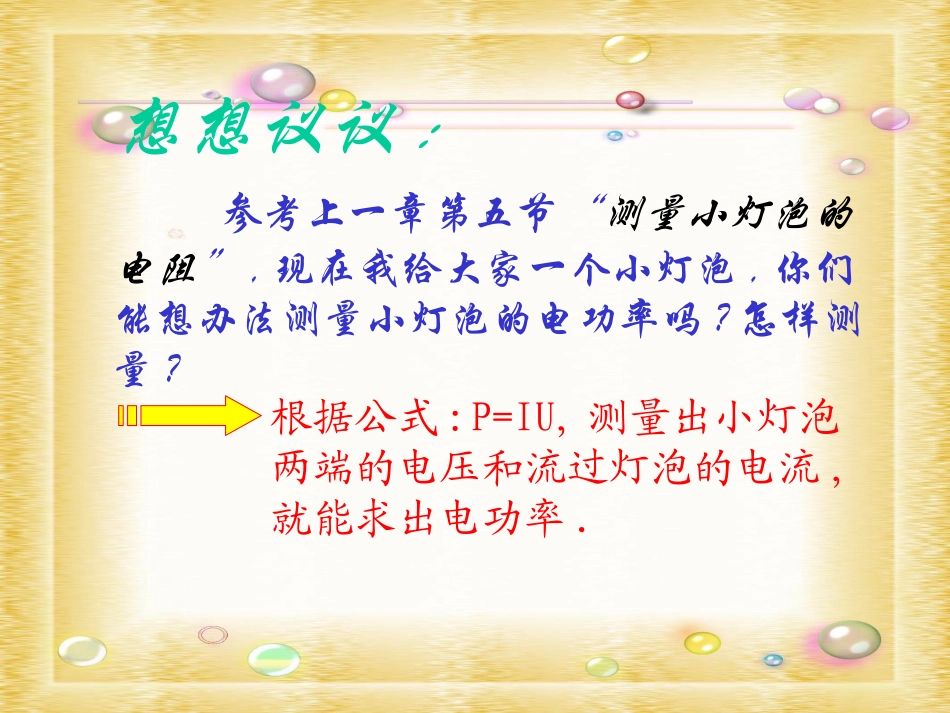

第三节:测量小灯泡的电功率•导入:同学们,我们在前一节学习了电功率的概念和它的计算方法,你能说出什么是电功率吗?电功率有哪些计算的方法呢?电功率是表示消耗电能快慢的物理量电功率的计算公式P=W/tP=IU想想议议:参考上一章第五节“测量小灯泡的电阻”,现在我给大家一个小灯泡,你们能想办法测量小灯泡的电功率吗?怎样测量?根据公式:P=IU,测量出小灯泡两端的电压和流过灯泡的电流,就能求出电功率.•实验目的:测量小灯泡的电功率;理解额定功率和实际功率的关系•实验原理:P=IU•实验器材:电源,开关,导线,小灯泡,电压表,电流表,滑动变阻器实验电路图AV连接电路实验记录表小灯泡两端的电压电压U/(V)电流I/(A)电功率P/W小灯泡明亮程度等于额定电压高于额定电压低于额定电压注意事项•1、滑动变阻器应如何连接?闭合开头前,滑片要放在什么位置?•2、电流表和电压表在电路中如何连接?+--接线柱连接是否正确?量程选择是否适当?额定电压、额定功率、实际功率•1、额定电压:在用电器正常工作时所需要的电压。•2、额定功率:在额定电压下,用电器工作所消耗的功率。•3、实际功率:用电器在实际电压下工作所消耗的功率分析和论证小灯泡实际消耗的电功率不一定等于额定功率。当小灯泡的实际电压等于额定电压时,小灯泡的实际功率等于额定功率;当小灯泡的实际电压高于额定电压时,小灯泡的实际功率大于额定功率;当小灯泡的实际电压低于额定电压时,小灯泡的实际功率小于额定功率。实验中最可能出现错误的是哪几个环节在哪方面容易出现较大的误差在实验的设计、操作和分析过程中,你发现了哪些新的问题练习:•1、把“PZ220-40”的灯泡分别接到220V和110V的电路中,灯泡实际消耗的电功率各为多少?(用两种方法计算)•方法一:解:(1)接在220V电路中:P1=P额=40W(2)接在110V电路中:P2=UI∵I额=P额/U额R=U额/I额∴R=U2额/P额=(220V)2/40W=1210Ω实际电流:I=U/R=110V/1210Ω=0.917A∴P2=UI=110V×0.917A=10W方法二:•解:(1)接在220V电路中:P1=P额=40W(2)接在110V电路中:R不变∵R=U2/PR=U2额/P额∴U2/P=U2额/P额P2=U2P额/U2额=(110V)2×40W/(220V)2=10W
