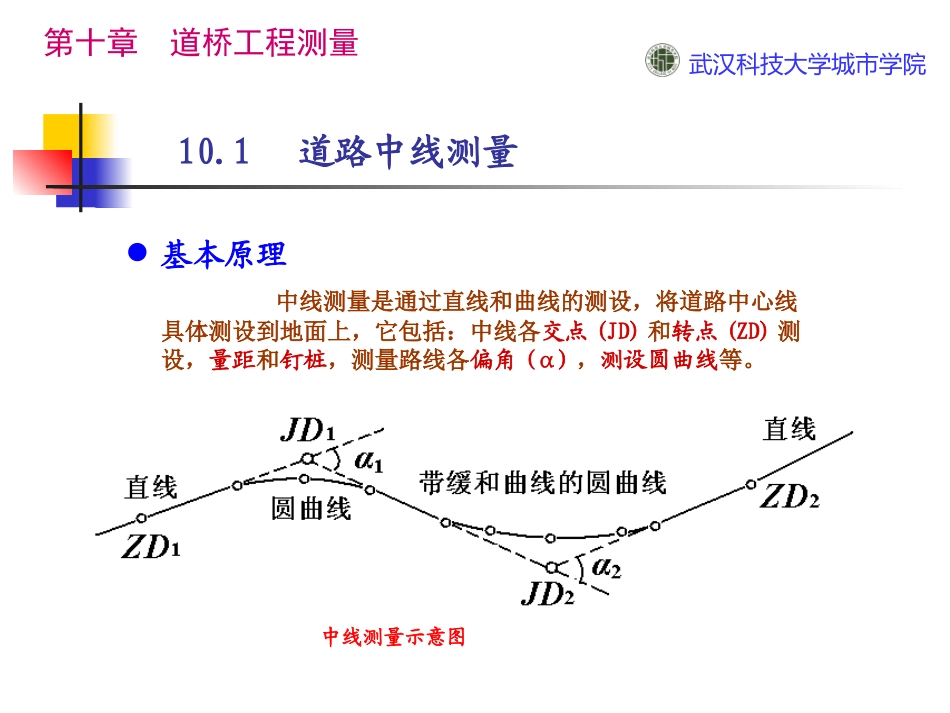

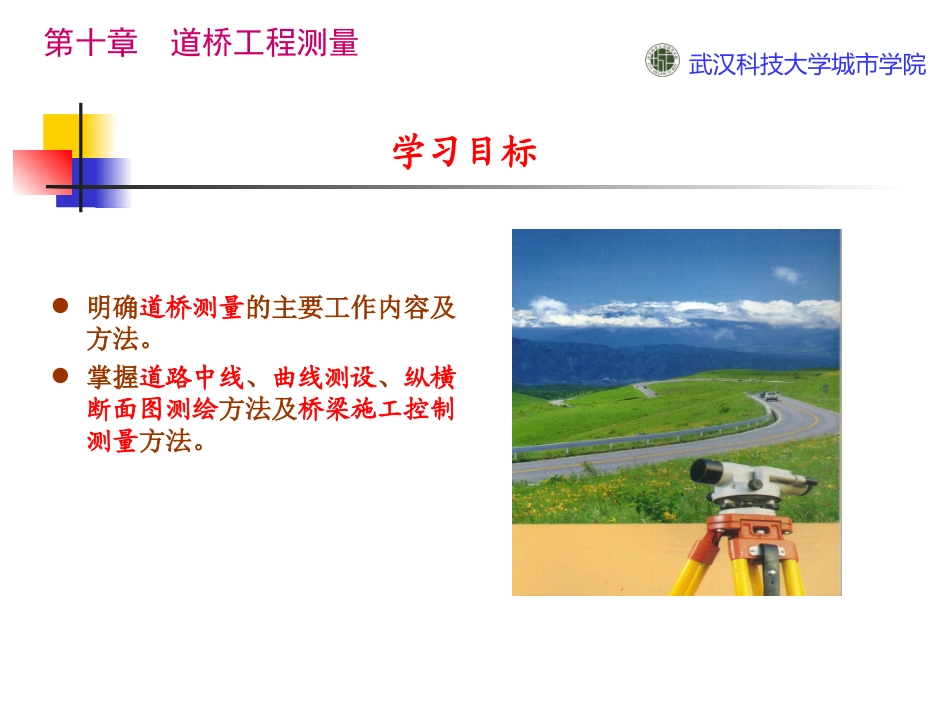

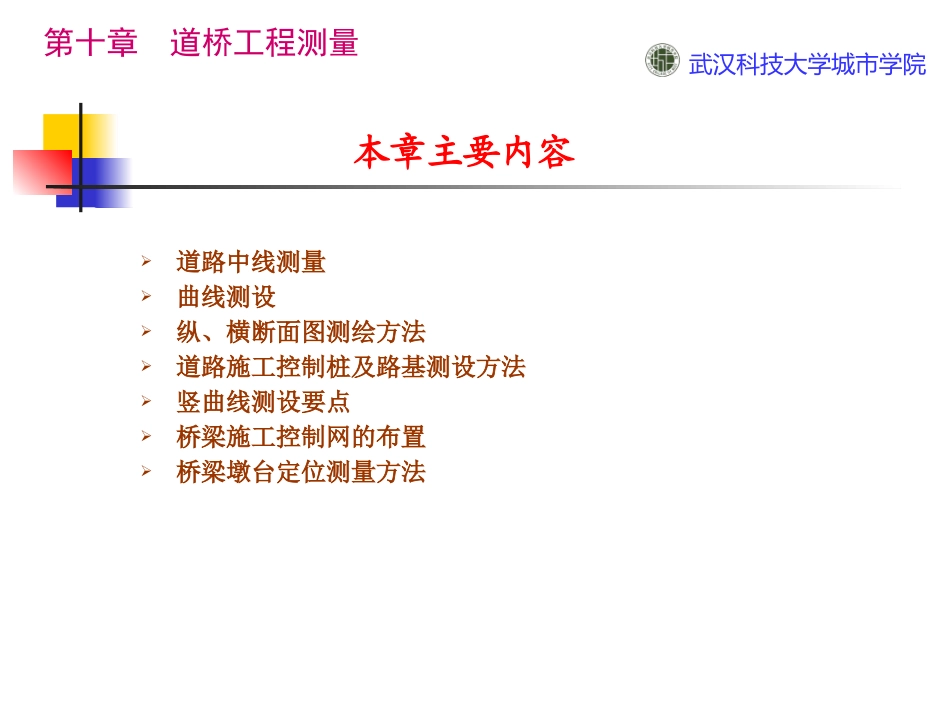

第十章道桥工程测量明确道桥测量的主要工作内容及方法。掌握道路中线、曲线测设、纵横断面图测绘方法及桥梁施工控制测量方法。学习目标武汉科技大学城市学院道路中线测量曲线测设纵、横断面图测绘方法道路施工控制桩及路基测设方法竖曲线测设要点桥梁施工控制网的布置桥梁墩台定位测量方法第十章道桥工程测量本章主要内容武汉科技大学城市学院10.1道路中线测量基本原理中线测量是通过直线和曲线的测设，将道路中心线具体测设到地面上，它包括：中线各交点(JD)和转点(ZD)测设，量距和钉桩，测量路线各偏角(α)，测设圆曲线等。第十章道桥工程测量中线测量示意图武汉科技大学城市学院10.1道路中线测量10.1.1.交点和转点测设交点可根据与地物关系测设，也可根据与导线点关系用极坐标法、交会法、支距法等确定；转点可采用经纬仪直接定线或经纬仪正倒镜分布法测设。10.1.2.转折角(偏角)测定采用J6经纬仪观测一测回，半测回之差应不超过±40〞。偏角有左、右之分，偏转后方向位于原方向左侧称为左偏角α左，反之为右偏角α右。10.1.2.转折角(偏角)测定采用J6经纬仪观测一测回，半测回之差应不超过±40〞。偏角有左、右之分，偏转后方向位于原方向左侧称为左偏角α左，反之为右偏角α右。第十章道桥工程测量武汉科技大学城市学院10.1道路中线测量10.1.3.测设中桩（里程桩）从道路的起点至终点，沿道路中线用钢尺或光电测距仪，在地面上按规定的距离打桩，把道路中线各处的历程标示出来的工作。里程桩的上的表达内容及钉入地面后的形式见下图.第十章道桥工程测量里程桩示意图武汉科技大学城市学院10.2曲线测设实际道路由于各种原因经常改变方向，为使车辆安全转到另一方向，在两个方向之间常以曲线连接，因此曲线测设对于道路测量十分重要。10.2.1.圆曲线要素的计算第十章道桥工程测量圆曲线示意图切线长T=R·tan(α/2)曲线长L=R·α·π/180°外矢距E=R[sec(α/2)－1]切曲差D=2T－L切线长T=R·tan(α/2)曲线长L=R·α·π/180°外矢距E=R[sec(α/2)－1]切曲差D=2T－L武汉科技大学城市学院10.2曲线测设第十章道桥工程测量10.2.2.主点的桩号推算及检核ZY桩号=JD桩号－TQZ桩号=ZY桩号＋L/2YZ桩号=QZ桩号＋L/2=ZY桩号＋LJD桩号=ZY桩号－T＋D（检核）10.2.2.主点的桩号推算及检核ZY桩号=JD桩号－TQZ桩号=ZY桩号＋L/2YZ桩号=QZ桩号＋L/2=ZY桩号＋LJD桩号=ZY桩号－T＋D（检核）武汉科技大学城市学院10.2曲线测设10.2.3.圆曲线的详细测设测设方法：偏角法、直角坐标法、弦线偏距法、极坐标法1.偏角法：1）在JD点安置经纬仪（对中、整平），用盘左瞄准直圆方向，将水平度盘的读数配到0°00′00″，在此方向量取T，定出ZY点；2）倒转望远镜，转动照准部到度盘读数为α，量取T，定出YZ点；3）继续转动照准部到度盘读数为（α＋180°）/2，量取E，定出QZ点。第十章道桥工程测量武汉科技大学城市学院10.2曲线测设第十章道桥工程测量圆曲线上各整桩点测设示意图武汉科技大学城市学院10.2曲线测设2.直角坐标法(切线支距法）其特点：所测各点相对独立，不存在误差传递和积累的问题，精度相对较高，适宜在开阔地区运用。3.弦线偏距法是利用曲线上相邻点的弦延长一倍后，终点偏离曲线的距离和弦相交定点。4.极坐标法是根据已知控制点和路线的设计转角数据，计算出圆曲线主点和细部点，然后根据控制点和放样点的坐标反算出测设数据，此方法的优点是可以将仪器安装在曲线的任何点位。第十章道桥工程测量武汉科技大学城市学院10.2曲线测设第十章道桥工程测量10.2.4.圆曲线遇到障碍时的测设当受地形条件限制，在交点和曲线起点不能安置仪器或视线受阻时，圆曲线的测设不能按常规方法进行，可根据现场情况，采用相应的方法。10.2.4.圆曲线遇到障碍时的测设当受地形条件限制，在交点和曲线起点不能安置仪器或视线受阻时，圆曲线的测设不能按常规方法进行，可根据现场情况，采用相应的方法。圆曲线遇障碍时测设示意图武汉科技大学城市学院10.2曲线测设第十章道桥工程测量10.2.5.带有缓和曲线的圆曲线的主点带有缓和曲线的圆曲线的主点有:直缓点ZH、缓圆点HY、曲中点QZ、圆缓点YH、缓直点HZ...
