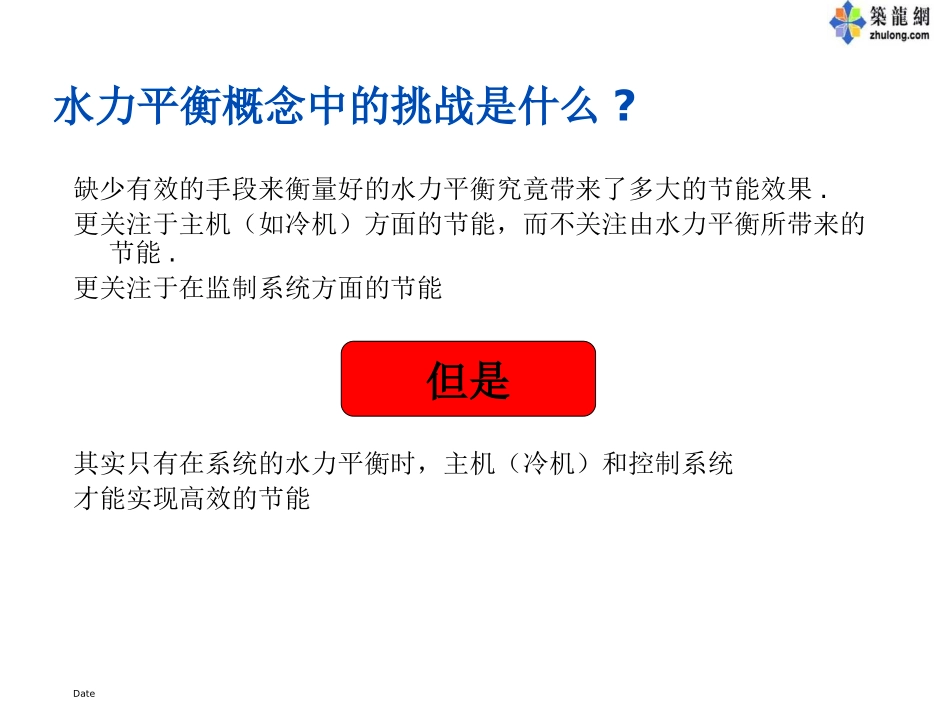

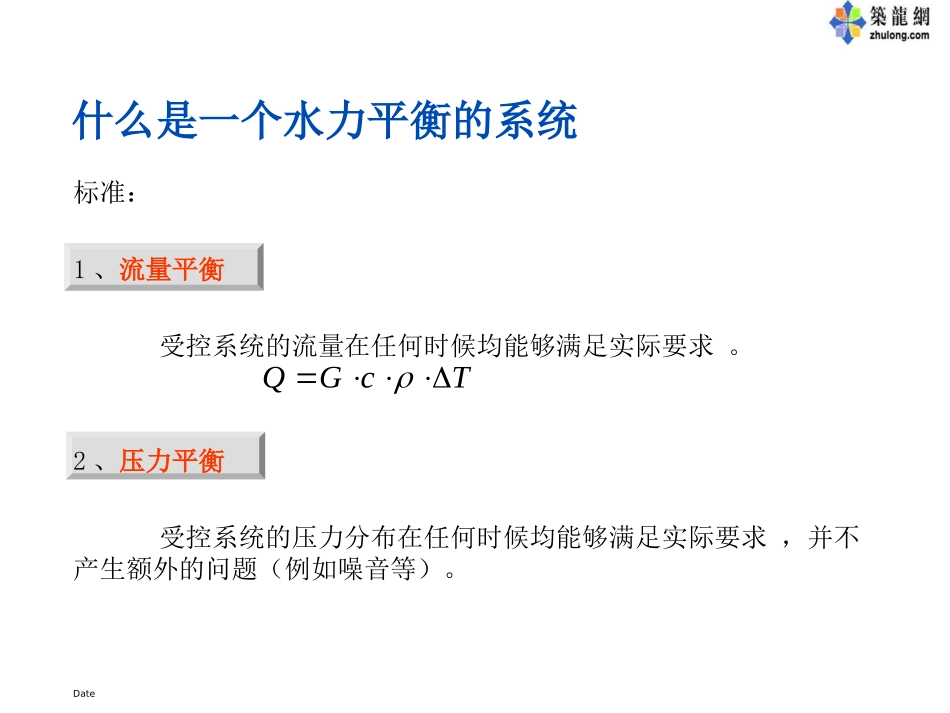

DateHVAC系统的水力平衡及解决方案Date水力平衡概念中的挑战是什么?缺少有效的手段来衡量好的水力平衡究竟带来了多大的节能效果.更关注于主机（如冷机）方面的节能，而不关注由水力平衡所带来的节能.更关注于在监制系统方面的节能其实只有在系统的水力平衡时，主机（冷机）和控制系统才能实现高效的节能但是Date什么是一个水力平衡的系统TcGQ标准：1、流量平衡受控系统的流量在任何时候均能够满足实际要求。2、压力平衡受控系统的压力分布在任何时候均能够满足实际要求，并不产生额外的问题（例如噪音等）。Date平衡的分类1、静态平衡所有的调节阀都不动作时，系统平衡。例如定流量系统的水力平衡和变流量系统的调试工况。2、动态平衡部分的调节阀动作时，系统平衡。例如变流量系统的运行工况。Date1、流量失调的常见现象☆系统冷热不均：A、供热（冷）时近热远冷（近冷远热）。B、某些支路水量偏大或偏小。☆变流量系统运行失调。☆负荷稳定，但房间调节阀动作频繁，造成房间温度震荡频繁。☆水泵的运行能耗过高。☆系统稳定时间过长。水力失调（不平衡）的常见现象：Date2、压力失调的常见现象☆调节阀产生噪音和振动。☆调节阀关闭不上，严重时有烧阀危险。☆调节阀阀权度过小，阀门曲线变形，线性散热受控系统变成上抛性散热受控系统。水力失调（不平衡）的常见现象：Date阀门的基本概念1、定义：阀门两端的压差为1bar时，阀门全开时流经阀门的流量，以m3/h计。流量:压降:]/[kQ3vhmp]/[ΔpQk3vhm][kQΔp2vbar２、计算：阀门并联1Vk2Vk]/[kkk3v2v1v0hm阀门串联1Vk2Vk2v22v12v0k1k1k1]/[3222122210hmkkkkkvvvvv阀门的流通能力-kvDate阀门的流通能力-Kv3、公式推导：fKfKldFfKFQldpvvldpVVV)(),,,,,(2)/()(22222（阀门开度）对于调节阀，当阀门开度没有发生变化时，阀门的流通能力不变。仅当调节阀的开度发生变化时，阀门的流通能力才发生变化。Date调节阀曲线与系统稳定时间的关系Date如何实现盘管散热量和阀门开度的线性关系由于盘管静特性为指数特性，因此为了达到良好的受控效果，通常采用对数型曲线的调节阀。只有保证一定的阀权度，才能保证阀门的实际曲线符合要求。由于盘管静特性与供水水温差有关，因此，小温差对于这个问题更敏感，所以这个问题在夏季空调设计中尤为重要，否则，系统稳定时间过长。Date阀门理想流量特性☆1：直线型：单位行程变化引起的流量变化相等。☆2：抛物线型：流量特性为一条二次抛物线，介于直线与等百分比特性之间。☆3：等百分比型：同样行程在小开度时流量变化小，大开度时流量变化大。☆4：快开型：行程较小时，流量就比较大，阀的有效行程＜d/4，多用于关断阀。Date阀门理想流量特性的实现：阀芯形状（1）直线特性阀芯（2）等百分比特性阀芯（3）快开特性阀芯（4）抛物线特性阀芯（5）等百分比特性阀芯（开口形）（6）直线特性阀芯（开口形）Date阀权度的定义：max1000100svvvppppaΔpv100:阀门全开时阀上的压降Δpv0:阀门全关时阀上的压降Δpsmax：系统的总压降阀权度Date实现水力平衡的手段1、静态平衡☆水力计算、合理配管。☆同程式。☆静态平衡阀。☆动态压差平衡阀或动态流量平衡阀。2、动态平衡☆动态压差平衡阀是解决动态失调的唯一途径。Date平衡阀的分类1、静态类平衡阀☆手动平衡阀：又称静态平衡阀，平衡阀，通过手动调节阀门开度改变阀门的KV值，消耗多余的压差，测量通过该阀的流量和压降。2、动态类平衡阀☆动态流量平衡阀：又称动态平衡阀，自力式流量控制阀，在一定的压差范围内维持流量动态恒定（在一个区间内）。☆动态压差平衡阀：又称压差控制器，维持压差在一定的范围内动态恒定（在一个区间内）。Date1、MSV-C口径：DN15－DN50，内螺纹连接。手动平衡阀2、MSV-F2口径：DN50－DN400，法兰连接。Date原理：通过旋转手柄调节阀芯的上下运动，以改变阀门的Kv值，通过专用仪表连接阀门两端的测压点可以测量阀门的压降和通过流量，并可以锁定阀门的开度。功能：☆调节阀功能，精确调节KV值。☆具有关断和测量...
