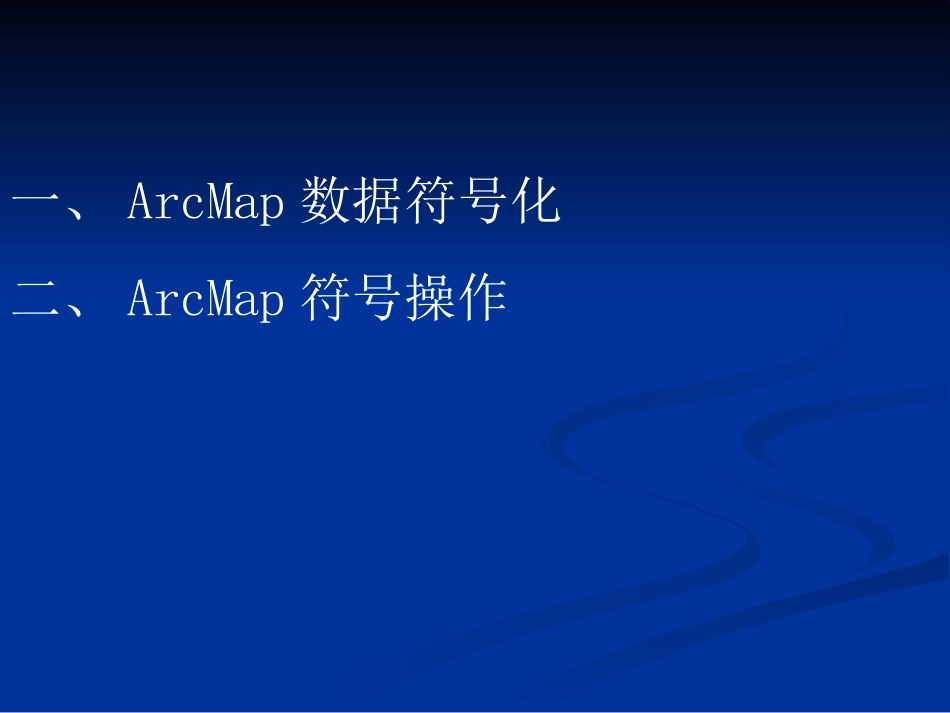

第二章第二章ArcMapArcMap数据符号数据符号一、ArcMap数据符号化二、ArcMap符号操作地图符号化：要根据数据的属性特征、地图的用途、制图比例尺等因素，来确定地图要素的表示方法。地图数据可以分为点、线、面3种不同的要素类型:点状要素可以通过点状符号的形状、色彩、大小等表示不同的类型或不同的等级；线状要素可以通过线状符号的线划类型、粗细、色彩等表示不同的类型或不同的等级；而面状要素，则可以通过不同的面状图案或色彩，包括色彩的色度、亮度、饱和度的差别，来表示不同的类型或不同的等级。无论点状要素、线状要素、还是面状要素，都可以依据要素的属性特征采取单一符号(SingleSymbol)、分类符号(UniqueSymbol)、分级符号(GraduatedSymbol)、分级色彩(GraduatedColor)、比率符号(ProportionalSymbol)、组合符号(MultivariateSymbol)、统计图形(StatisticalCharts)、彩色阴影(Color-Shaded)等多种表示方法实现数据的符号化，编制符合需要的各种地图。下面介绍常用的符号设置方法：（一）单一符号设置单一符号表示方法就是采用统一大小、统一形状、统一颜色的点状符号、线状符号或面状符号来表达制图要素，而不管要素本身在数量、质量、大小等方面的差异。显然，单一符号表示方法不能反映制图要素的定量差异，而只能反映制图要素的地理位置。正是由于单一符号表示方法的这种特点，在表达制图要素的空间分布规律特性方面，具有其他表示方法无与比拟的优势。(1)将鼠标指针放在数据层上单击右键。(2)打开数据层操作快捷菜单。(3)单击Properties命令，打开IayerProperties对话框(4)单击Symbology标签进入Symbology选项卡(对话框中所显示的是数据层当前的表示方法)。(5)在Show列表框单击Features进入SingleSymbol对话框(由于Features对应的表示方法只有SingleSymbol一种，所以自动进入)。(6)单击Symbol色块，打开SymbolSelector对话框(7)单击Options选项组中的FillColor色块。(8)打开MoreColors调色板。(9)在调色板中单击所需要的色彩，返回SymbolSelector对话框。(10)单击OK按钮执行符号(色彩)选择，返回SingleSymbol对话框。(11)在Labelappearingnextto…后的文本框输入“Population”Population将出现在内容表中色彩符号的旁边作为图例标注)。(12)单击(确定)按钮(完成色彩符号设置，注意ArcMap窗口地图的变化。（二）分类符号设置分类符号表示方法是根据数据层要素属性值来设置地图符号的，具有相同属性值的要素采用相同的符号，而属性值不同的要素应用不同的符号，符号的差异表现在符号的形状、大小、色彩、图案等多个方面。分类表示方法常用于表示分类地图，如土地利用图、行政区划图和城镇类型图等。可见这种表示方法有利于反映地图要素的数量或质量差异，尤其是不同的类别。所以当需要完成某项行动计划时，分类地图有助于提供决策支持信息。上面所介绍的是最基本的分类符号表示方法的符号设置过程，除此之外，系统还提供了另外两种分类表示方法：其一是同时按照多个属性值的组合进行分类来确定符号类型(UniqueValue、ManyFields)；其二是按照事先确定的符号类型通过自动匹配来表示属性分类(MatchtoSymbolsinStyle)。另外，在LayerProperties符号窗口中，可以任意组合属性分类(GroupValues)、对属性分类进行排序(ReverseSorting)、对分类进行分组管理、修改分类的文字注记等。（三）分级色彩设置分级色彩表示方法是将要素属性数值按照一定的分级方法分成若干级别，然后用不同的颜色表示不同的级别。通常颜色的选择取决于制图要素的特征，随着分级数值的由小到大、或者是级别的由低到高，色彩往往是逐渐变化。分级色彩表示方法一般用于表示面状要素，诸如人口密度分级图、粮食产量分级图等。分级色彩地图的特点是可以明确地反映制图要素的定量差别，如果分级方案科学、色彩应用合理，还可以非常客观地反映制图要素的宏观分布规律；所以，制图要素数值的分类与色彩方案的选择便成为分级色彩表示方法的两大重要问题。1、应用分级色彩方法(1)单击AddData按钮，打开AddData对话框(2)通过Look下拉列表框确定加载数据(3)Add数据层被加载到新地图中)。(4)鼠标指针放在数据层...
