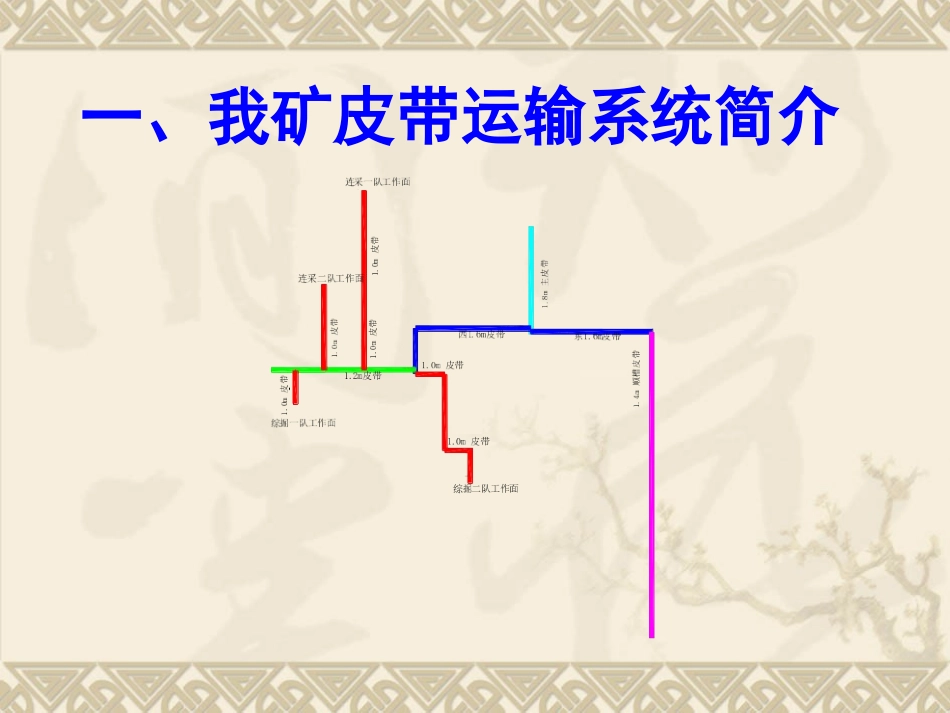

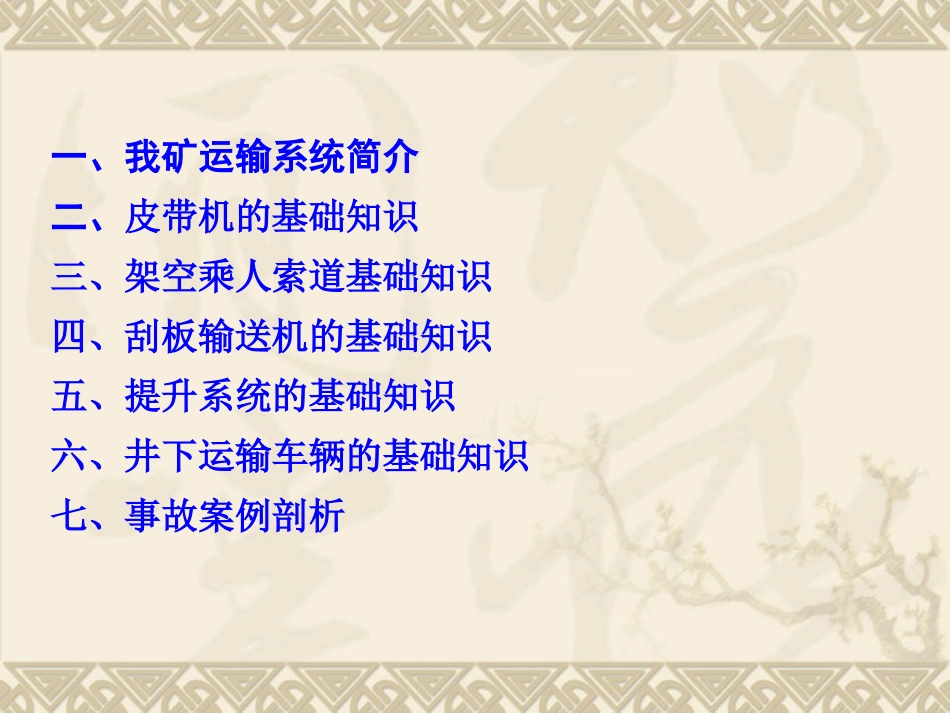

机电运输设备基础知识一、我矿运输系统简介二、皮带机的基础知识三、架空乘人索道基础知识四、刮板输送机的基础知识五、提升系统的基础知识六、井下运输车辆的基础知识七、事故案例剖析一、我矿皮带运输系统简介我矿主运输系统中，主斜井采用带宽为1.8m的带式输送，机担负矿井原煤提升任务；井下东、西两翼大巷各用一部带宽为1.6m的皮带机；综采工作面顺槽皮带采用带宽为1.4m的皮带机。上述皮带机均由DBT美国与DBT中国紧密合作为亚美大宁煤矿提供。井下运输能力核定为1222万t/a。工作面掘进皮带为1.2m、1.0m皮带机。各皮带参数：1、主斜井皮带机型号：DTG180/500/2X1600S带宽1800mm带速4.0m/s功率2*1600kw机长950m提升高146m运量5000t/h2、东皮带机型号：DTL160/500/4*400带宽1600mm带速4.3m/s功率4*400kw机长970m运量5000t/h3、西皮带机型号：DTL160/500/2*400带宽1600mm带速4.3m/s功率2*400kw机长1290m运量4500t/h4、综采顺槽皮带机型号：DJS140/300/3*400带宽1400mm带速3.5m/s功率3*400kw机长2500m运量3000t/h5、工作面掘进皮带机型号：DTL120/315带宽1200mm带速3.55m/s功率315kw机长1000m运量1200t/h6、工作面掘进皮带机型号：DSJ-100-80/160带宽1000mm带速2.0m/s功率160kw机长1000m运量800t/h二、皮带机的基础知识一、原理：输送带连接成闭环形，用拉紧装置将它们张紧，在电机的驱动下，靠输送带与驱动滚筒之间的摩擦力，使输送带连续运转，从而达到将货载由装载端运到卸载端的目的。二、特点：它具有运输能力大、工作阻力小、耗电量低、运输距离长、使用寿命长，且对煤的破碎作用小、噪音低、安全可靠等，因此，得到了广泛使用。三、类型带式输送机按牵引方式不同，可分为滚筒驱动式和钢丝绳牵引式两类。按输送带的强度不同，可分为通用型和强力型；按带式输送机作用的不同，可分为转载式、伸缩式和固定式；按带式输送带的安装方式不同，可分为落地式、吊挂式和组合式。四、结构：通用带式输送机由输送带、托辊、滚筒及驱动、制动、张紧、改向、装载、卸载、清扫器等装置组成。1、输送带输送带既是承载机构，又是牵引机构。常用的输送带有三种类型，即普通输送带、钢丝绳芯输送带和钢丝绳牵引输送带。2、托辊和机架托辊用来支撑输送带，减少输送带运行阻力，并使输送带悬垂度不超过一定限度，以保证输送带运行平稳。托辊安装在机架上。托辊由轴、轴承和标准套筒等组成。托辊按用途可分为槽形托辊、平行托辊、调心托辊和缓冲托辊4种：机架按结构可分为落地式和绳架吊挂式两种。落地式机架又分为固定式和可拆移式两种。(1)固定式是将机架固定在基础上，而拆卸式是在机架与机架之间、托辊与机架之间的连接都采用插入式，用销钉固定，整个机架没有一个螺栓。(2)绳架吊挂式的钢丝绳机架由两根纵向平行布置的钢丝绳组成，每隔60m安装一个落地紧绳托架。这种机架结构简单，节省材料，又便于安装。3、驱动装置：驱动装置是带式输送机的动力源，电动机通过液力耦合器和减速器带动主滚筒转动。1）驱动装置的布置型式。驱动装置有单电机驱动和多电机驱动，有单滚筒传动和双滚筒传动。2）驱动装置的组成。驱动装置由电动机、液力偶合器、减速器和主动滚筒等部分组成。4、拉紧装置：拉紧装置的作用，一是保证输送带有足够的张力，使滚筒与输送带之间产生必要的摩擦力；二是限制输送带在各托辊之间的悬垂度，保证输送带的正常运转。拉紧装置分为机械拉紧式和重锤拉紧两种。1）机械拉紧装置常见的有：（a）螺旋式拉紧装置：拉紧滚筒的轴承座在滑块内，滑块可用调节螺杆实现在槽里移动，并带动拉紧滚筒产生移动而达到拉紧输送带的目的。这种结构简单、紧凑，担由于不能自动保持预拉力，所以需经常调节，一般使用于距离较短（小于80m）、功率小的输送机。（b）钢丝绳绞筒式拉紧装置：利用钢丝绳和手动减速装置（蜗轮、蜗杆）将输送带拉紧。2）重锤式拉紧装置：一般重锤式拉紧装置使用在固定式输送机上，机尾拉紧滚筒安装在沿轨道移动的小车上，固定在小车上的钢丝绳的另一端通过滑轮组挂有重锤，靠重锤的重量将输送带拉紧。小绞车可提起重锤，放松输送带。这种拉紧装置的优点式使输送带...
