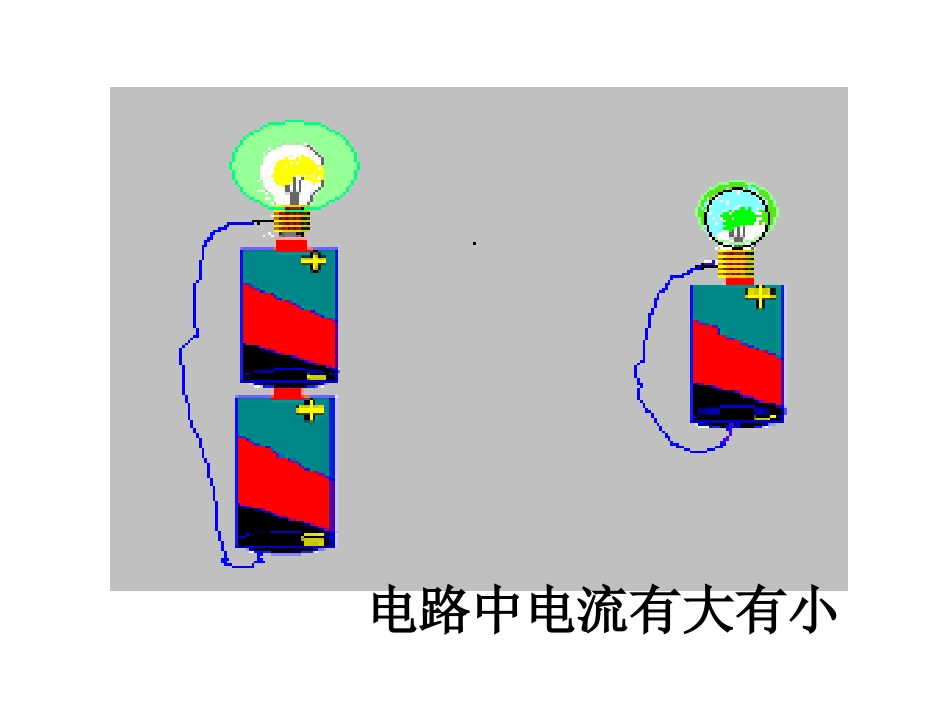

第四节电流的测量第十五章电流和电路问题:用一节干电池和两节串联的干电池分别给同一个灯泡通电,你会发现什么呢?电路中电流有大有小一、怎样表示电流的强弱2、单位：安培，符号A还有毫安(mA)、微安（µA）3、电流单位换算关系：1A＝1000mA1mA＝1000µA1.电流是表示电流强弱的物理量.–法国物理学家•安培•电磁学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。练一练8安培=毫安=微安28毫安=微安=安培800微安=毫安=安培8×1038×1062.8×1042.8×10-20.88×10-4常见的电流计算器中电源的电流约100μA半导体收音机电源的电流约50mA手电筒中的电流约200mA家庭节能灯中的电流约0.1A家用电冰箱的电流约1A家用空调器的电流约5A雷电电流可达2×105A手机：待机15~50mA、电冰箱1A电子表1.5~2μA立式空调立式空调5A5A电饭煲3.2~4.5A高压输电200A怎样知道电路中电流的强弱呢？可以用电流表直接测量电路中电流的强弱下面我们来看电流表的结构有那些？二、怎样连接电流表刻度盘指针接线柱电流表的结构：A电流表的符号：A电流表的符号：电流表的符号：二、电流的测量仪器：电流表看一看1、电流表有个接线柱。2、刻度盘上有排刻度。（二个量程）选标有“－”和“3”的接线柱：量程为，分度为值。选标有“－”和“0.6”的接线柱：量程为分度值为。旋转螺丝调零想一想阅读课本后回答。3、三个接线柱是否都要接入电路？4、读数时应该读哪一排数字？三两0～0.6A0.02A0～3A0.1A•下面我们练习一下电流表的读数①被测电流应从电流表的“+”接线柱进入,从“-”接线柱流出。思考：如果接线柱接反会怎样？指针反偏电流表的正确使用：②确认电流表量程，选择合适的量程接入电路。三个接线柱：两红（+）一黑（-）两个量程：0～0.6A0～3A思考：选择的量程过大会怎样？量程过小会怎样？指针偏转太小，读数不准确指针偏转超出量程，容易被打弯，损坏电流表③若不能预先估计被测用电器电流大小情况。试触结果的电流值在小量程范围内，改接小量程；若超出大量程满偏刻度，换量程更大的电流表。要选用大量程试触！实验时，试触时发现下列几种情况，试分析其原因以及解决问题的方法。1.指针反向偏转：（指针偏向最左边）答：可能是正、负接线柱接反，应改接。2.指针正向偏转过大：（指针偏向最右边）答：这是量程选择偏小，应改接较大量程。想一想3.指针偏转过小：答：这是量程选择偏大，应改接较小量程。④电流表与被测用电器串联。A+-电流表连接举例：绝对不允许不经过用电器而把电流表直接接到电源的两极上，否则！电流表将很快烧坏错误的接法1：×错误的接法2：×错误的接法3：×错误的接法4：ו总结以上内容可知电流表在使用时应遵守如下几条规则：•第一、电流必须从“+”接线柱流入，从“-”接线柱流出电流表。•第二、所测电流不要超过电流表的量程。（注意：如果预先不知道所测电流的大小，要用“试触法”试触选择合适的量程）•第三、电流表必须和被测用电器串联。•警告！！•任何情况下都不能使电流表直接连到电源的两极上。•练一练：•1、用电流表测出L2的电流，下面各图中正确是A×+-L1LL22××L1A×LL22+-×L1A+-×LL22×A-+×L1LL22ABCD请说出各图的出错原因是什么？A中测量的是L1和L2并联后的总电流。没有与被测用电器L2串联。C电流表连在电路中时，一方面没有与L2串联测不出通过L2的电流，另一方面电流表直截与电源相连，容易使电流表烧坏。D中电流表的正负接线柱接反了。（所以答案是B）。表示电流强弱的物理量，用I表示。电流定义：概念安培，简称安，用A表示。单位：仪器：连接方法电流正进负出串联在电路中测量电流表不超量程不能与电源直接相连国际：常用：毫安（mA）和微安（μA）读数:注意量程和分度值。小结四、练习1、电流是表示（）的物理量，通常用字母（）代表，它的单位是（），简称（），符号是（）。电流强弱I安培安A2、7.5A=（）mA5mA=（）A50mA=（）μA20000μA=（）mA6.2A=（）μA100μA=（）A37.510351045102066.2104103、电路中电流可以用（）测量，在使用时电流必须从（）流进去，从（）流出来。如...
