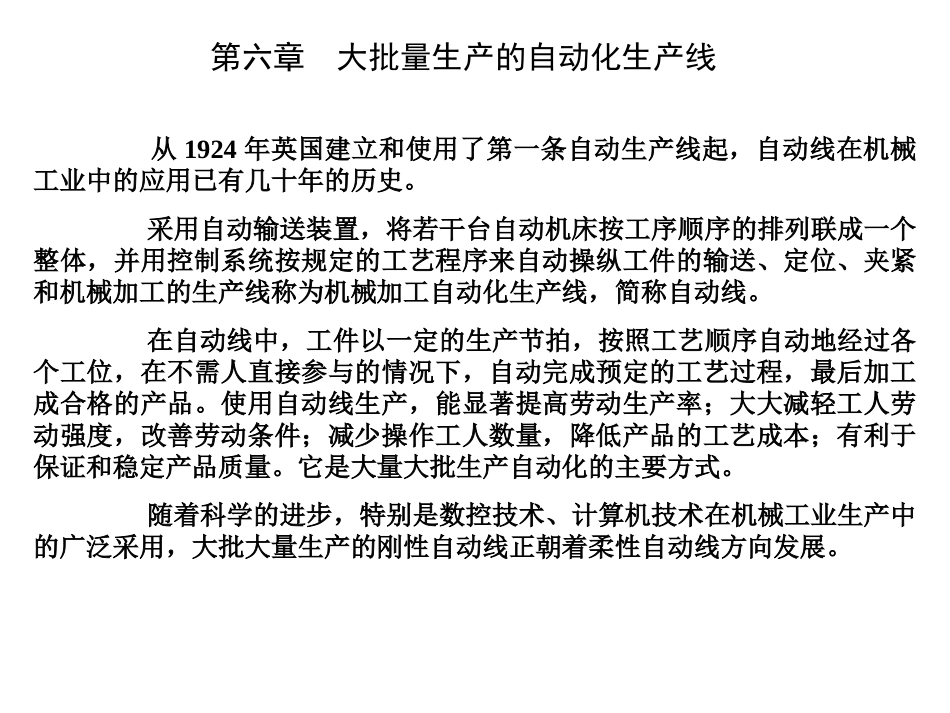

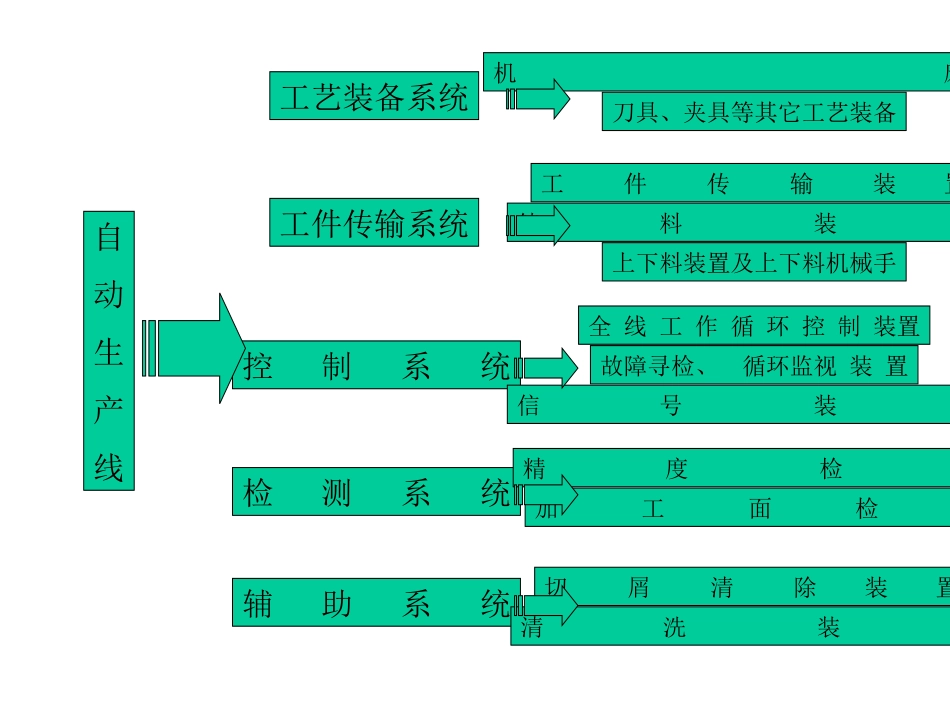

第六章大批量生产的自动化生产线从1924年英国建立和使用了第一条自动生产线起，自动线在机械工业中的应用已有几十年的历史。采用自动输送装置，将若干台自动机床按工序顺序的排列联成一个整体，并用控制系统按规定的工艺程序来自动操纵工件的输送、定位、夹紧和机械加工的生产线称为机械加工自动化生产线，简称自动线。在自动线中，工件以一定的生产节拍，按照工艺顺序自动地经过各个工位，在不需人直接参与的情况下，自动完成预定的工艺过程，最后加工成合格的产品。使用自动线生产，能显著提高劳动生产率；大大减轻工人劳动强度，改善劳动条件；减少操作工人数量，降低产品的工艺成本；有利于保证和稳定产品质量。它是大量大批生产自动化的主要方式。随着科学的进步，特别是数控技术、计算机技术在机械工业生产中的广泛采用，大批大量生产的刚性自动线正朝着柔性自动线方向发展。第一节自动线的组成和类型一、自动线的组成自动线基本上是由工艺装备、工件传输系统、控制系统、检测系统和辅助系统等组成。1，2，7—组合机床；3—转位；4—输送装置；5—输送传动装置；6—操纵台；8—转位鼓轮；9—夹具；10—切屑转送装置；11—液压站自动生产线工艺装备系统工件传输系统控制系统检测系统辅助系统机床刀具、夹具等其它工艺装备工件传输装置储料装置上下料装置及上下料机械手全线工作循环控制装置故障寻检、循环监视装置信号装置精度检测加工面检测切屑清除装置清洗装置二、自动线的类型机械加工自动线，可以有许多不同的分类方法。根据自动线布局形式可分为：直线排列的自动线、折线排列的自动线、框形封闭式自动线等。根据工件的输送方式可分为：用料槽输送的自动线、用机械手输送的自动线、用传送带输送的自动线、带随行夹具的自动线等。为了便于从某一方面分析和掌握自动线的特性与规律，也可按不同的特征进行分类。自动线的类型按工件外形和切削加工过程中工件运动状态分类旋转体零件加工自动线箱体、杂类工件加工自动线按工艺设备类型分类通用机床自动线组合机床自动线专用机床自动线转子机床自动线按设备联接方式分类柔性联接自动线刚性联接自动线二、自动线的工艺方案工艺方案是确定自动线工艺内容、加工方法、加工顺序、加工质量和生产率的基本文件，是进行自动线结构设计的重要依据。为了使自动线的工作达到预期的效果，不仅要求自动线的工艺设备和辅助设备能实现预定的工作循环，而且能保证工作的可靠性和稳定性。在制订自动线工艺方案时，必须考虑以下几个问题：1.毛坯选择2.定位基面和输送基面的确定毛坯的材质、制造方法与质量好坏，对自动线的工艺过程、结构形式、复杂程度及工作可靠性等都有直接影响。自动线加工的工件毛坯，要具有较高的精度和较好的质量，毛坯的尺寸要稳定、材质硬度要均匀、加工余量小，以减少切削加工工作量，提高自动线工作的可靠性。为适应自动线加工工艺特点，在拟订方案时可对工件和毛坯做某些工艺和结构上的局部修改。有时为能实现直接输送，在箱体和杂件类工件上做出某些工艺基面，如：凸台、工艺销孔、工艺平面或工艺凹槽等。1.毛坯选择2.定位基面和输送基面的确定确定工件的加工工艺和输送方法是制定自动线总体方案的中心内容。为做好上述工作，首先应选择合理的定位基面和输送基面。⑴定位基面的确定选择自动线上所用的定位基面时，要从保证工件的加工精度和简化自动线结构的基本原则出发，为此要注意以下几点：A.尽可能采用设计基准为工艺基准，以减少因更换基准带来的加工误差。B.尽可能采用统一的定位基面，这样有利于保证加工精度，统一自动线的夹具结构。C.尽可能采用已加工面为定位基面，以减少在各工位上的定位误差。D.所选的定位基面，应使夹具的定位夹紧机构简单，工件在自动线上输送的过程中，转位及翻转次数最少，尽量减少相应的辅助设备。E.对于箱体及杂件，所选的定位基面应使工件暴露出较多的加工面，以便实现多面同时加工。工件在自动线上输送时所用的表面称为输送基面。输送基面的选择根据工件的形状及结构特征考虑如下：A.回转体工件输送基面的选择对小型回转体工件，多靠其重力在输送料槽中进行滚动或滑动输送。...
