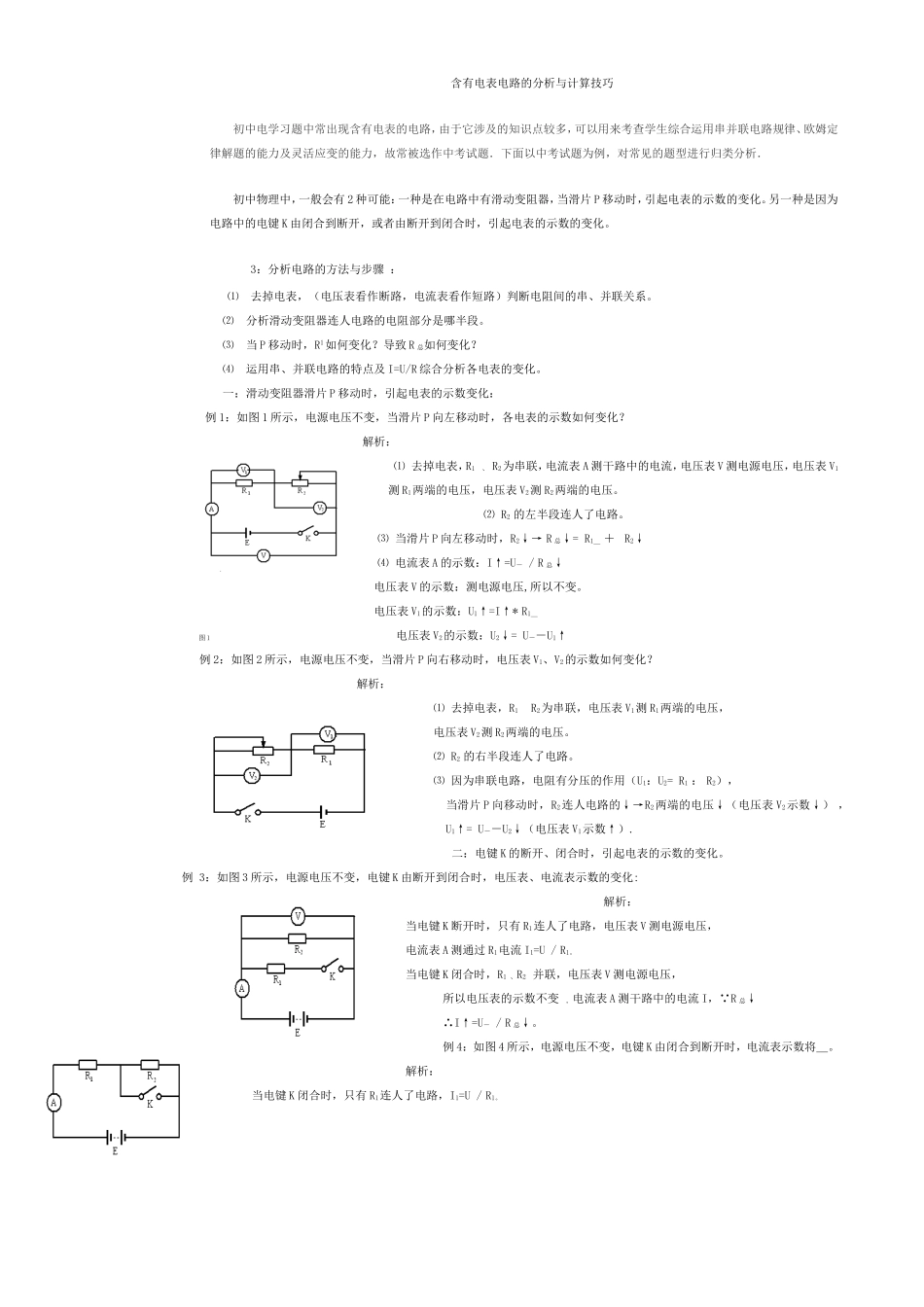

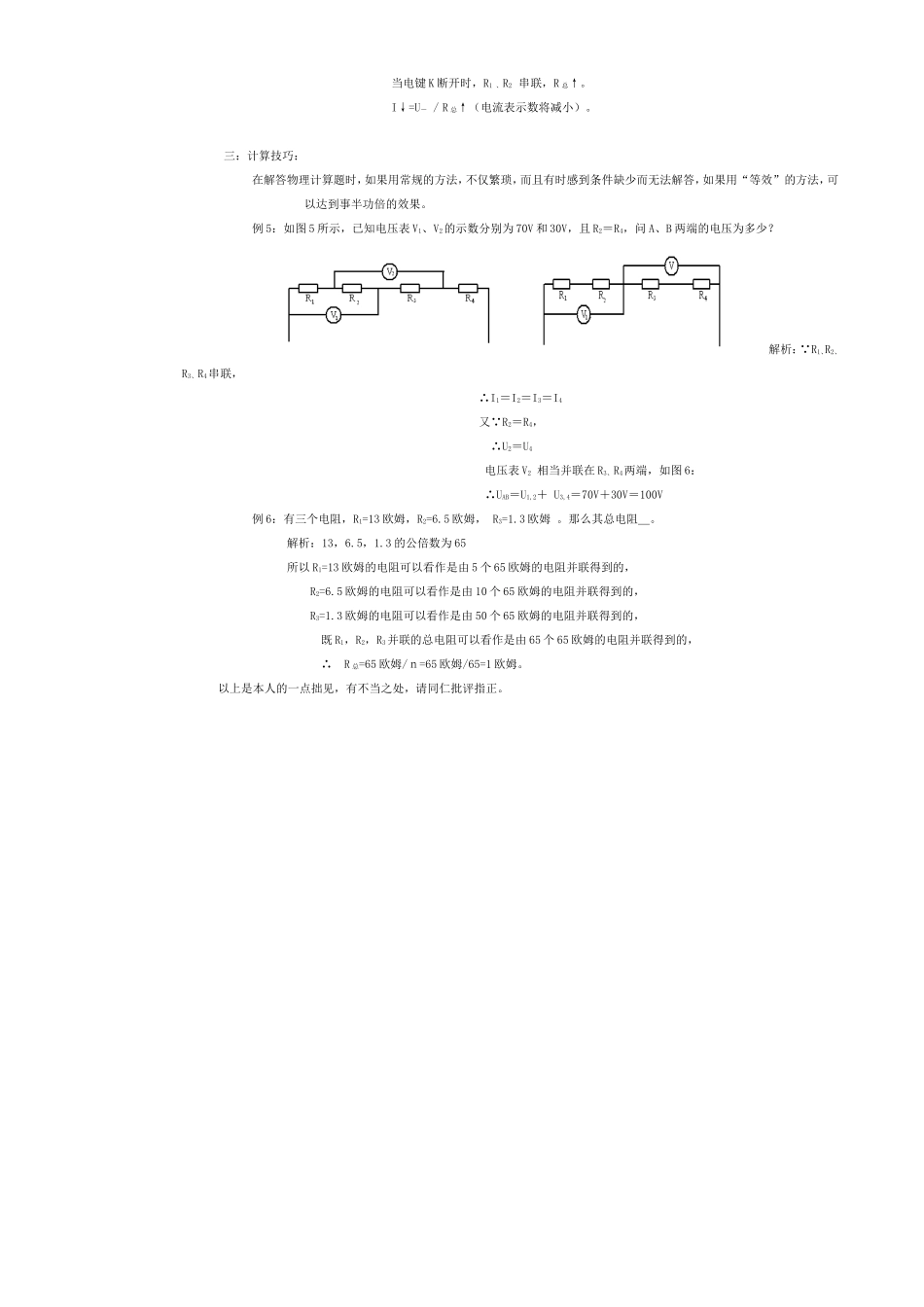

含有电表电路的分析与计算技巧初中电学习题中常出现含有电表的电路，由于它涉及的知识点较多，可以用来考查学生综合运用串并联电路规律、欧姆定律解题的能力及灵活应变的能力，故常被选作中考试题．下面以中考试题为例，对常见的题型进行归类分析．初中物理中，一般会有2种可能：一种是在电路中有滑动变阻器，当滑片P移动时，引起电表的示数的变化。另一种是因为电路中的电键K由闭合到断开，或者由断开到闭合时，引起电表的示数的变化。3：分析电路的方法与步骤：⑴去掉电表，（电压表看作断路，电流表看作短路）判断电阻间的串、并联关系。⑵分析滑动变阻器连人电路的电阻部分是哪半段。⑶当P移动时，R1如何变化？导致R总如何变化？⑷运用串、并联电路的特点及I=U/R综合分析各电表的变化。一：滑动变阻器滑片P移动时，引起电表的示数变化：例1：如图1所示，电源电压不变，当滑片P向左移动时，各电表的示数如何变化？解析：⑴去掉电表，R1、R2为串联，电流表A测干路中的电流，电压表V测电源电压，电压表V1测R1两端的电压，电压表V2测R2两端的电压。⑵R2的左半段连人了电路。⑶当滑片P向左移动时，R2↓→R总↓=R1＿＋R2↓⑷电流表A的示数：I↑=U－/R总↓电压表V的示数：测电源电压,所以不变。电压表V1的示数：U1↑=I↑*R1＿图1电压表V2的示数：U2↓=U－－U1↑例2：如图2所示，电源电压不变，当滑片P向右移动时，电压表V1、V2的示数如何变化？解析：⑴去掉电表，R1R2为串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压。⑵R2的右半段连人了电路。⑶因为串联电路，电阻有分压的作用（U1：U2=R1：R2），当滑片P向移动时，R2连人电路的↓→R2两端的电压↓（电压表V2示数↓），U1↑=U－－U2↓（电压表V1示数↑）.二：电键K的断开、闭合时，引起电表的示数的变化。例3：如图3所示，电源电压不变，电键K由断开到闭合时，电压表、电流表示数的变化:解析：当电键K断开时，只有R1连人了电路，电压表V测电源电压，电流表A测通过R1电流I1=U/R1。当电键K闭合时，R1、R2并联，电压表V测电源电压，所以电压表的示数不变。电流表A测干路中的电流I，∵R总↓∴I↑=U－/R总↓。例4：如图4所示，电源电压不变，电键K由闭合到断开时，电流表示数将＿。解析：当电键K闭合时，只有R1连人了电路，I1=U/R1。当电键K断开时，R1、R2串联，R总↑。I↓=U－/R总↑（电流表示数将减小）。三：计算技巧：在解答物理计算题时，如果用常规的方法，不仅繁琐，而且有时感到条件缺少而无法解答，如果用“等效”的方法，可以达到事半功倍的效果。例5：如图5所示，已知电压表V1、V2的示数分别为70V和30V，且R2＝R4，问A、B两端的电压为多少？解析：∵R1、R2、R3、R4串联，∴I1＝I2＝I3＝I4又∵R2＝R4，∴U2＝U4电压表V2相当并联在R3、R4两端，如图6：∴UAB＝U1,2＋U3,4＝70V＋30V＝100V例6：有三个电阻，R1=13欧姆，R2=6.5欧姆，R3=1.3欧姆。那么其总电阻＿。解析：13，6.5，1.3的公倍数为65所以R1=13欧姆的电阻可以看作是由5个65欧姆的电阻并联得到的，R2=6.5欧姆的电阻可以看作是由10个65欧姆的电阻并联得到的，R3=1.3欧姆的电阻可以看作是由50个65欧姆的电阻并联得到的，既R1，R2，R3并联的总电阻可以看作是由65个65欧姆的电阻并联得到的，∴R总=65欧姆/ｎ=65欧姆/65=1欧姆。以上是本人的一点拙见，有不当之处，请同仁批评指正。
