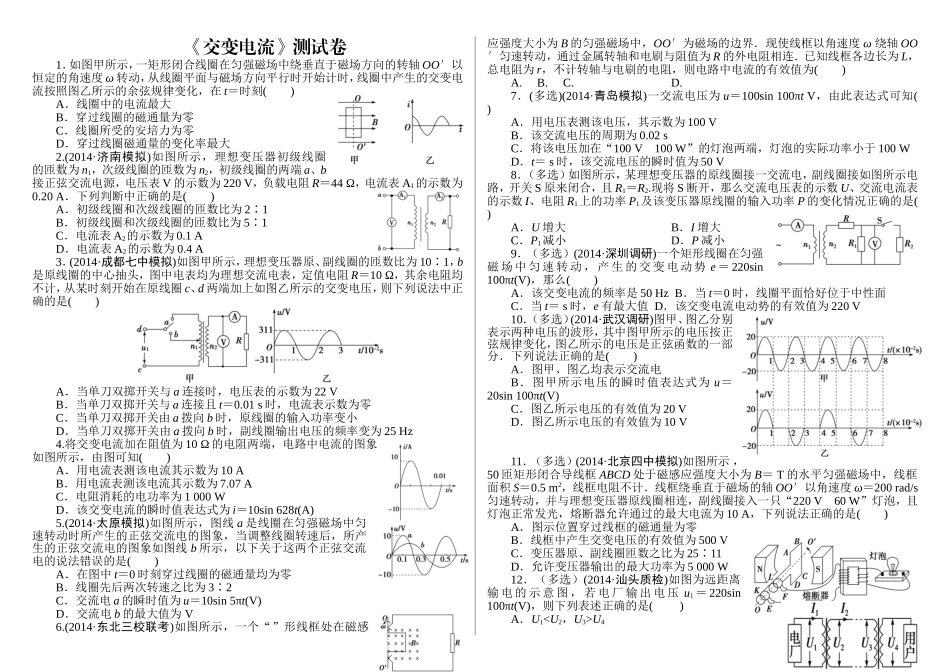

《交变电流》测试卷1．如图甲所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动，从线圈平面与磁场方向平行时开始计时，线圈中产生的交变电流按照图乙所示的余弦规律变化，在t＝时刻()A．线圈中的电流最大B．穿过线圈的磁通量为零C．线圈所受的安培力为零D．穿过线圈磁通量的变化率最大2.(2014·济南模拟)如图所示，理想变压器初级线圈的匝数为n1，次级线圈的匝数为n2，初级线圈的两端a、b接正弦交流电源，电压表V的示数为220V，负载电阻R＝44Ω，电流表A1的示数为0.20A．下列判断中正确的是()A．初级线圈和次级线圈的匝数比为2∶1B．初级线圈和次级线圈的匝数比为5∶1C．电流表A2的示数为0.1AD．电流表A2的示数为0.4A3．(2014·成都七中模拟)如图甲所示，理想变压器原、副线圈的匝数比为10∶1，b是原线圈的中心抽头，图中电表均为理想交流电表，定值电阻R＝10Ω，其余电阻均不计，从某时刻开始在原线圈c、d两端加上如图乙所示的交变电压，则下列说法中正确的是()A．当单刀双掷开关与a连接时，电压表的示数为22VB．当单刀双掷开关与a连接且t＝0.01s时，电流表示数为零C．当单刀双掷开关由a拨向b时，原线圈的输入功率变小D．当单刀双掷开关由a拨向b时，副线圈输出电压的频率变为25Hz4.将交变电流加在阻值为10Ω的电阻两端，电路中电流的图象如图所示，由图可知()A．用电流表测该电流其示数为10AB．用电流表测该电流其示数为7.07AC．电阻消耗的电功率为1000WD．该交变电流的瞬时值表达式为i＝10sin628t(A)5.(2014·太原模拟)如图所示，图线a是线圈在匀强磁场中匀速转动时所产生的正弦交流电的图象，当调整线圈转速后，所产生的正弦交流电的图象如图线b所示，以下关于这两个正弦交流电的说法错误的是()A．在图中t＝0时刻穿过线圈的磁通量均为零B．线圈先后两次转速之比为3∶2C．交流电a的瞬时值为u＝10sin5πt(V)D．交流电b的最大值为V6.(2014·东北三校联考)如图所示，一个“”形线框处在磁感应强度大小为B的匀强磁场中，OO′为磁场的边界．现使线框以角速度ω绕轴OO′匀速转动，通过金属转轴和电刷与阻值为R的外电阻相连．已知线框各边长为L，总电阻为r，不计转轴与电刷的电阻，则电路中电流的有效值为()A.B.C.D.7．(多选)(2014·青岛模拟)一交流电压为u＝100sin100πtV，由此表达式可知()A．用电压表测该电压，其示数为100VB．该交流电压的周期为0.02sC．将该电压加在“100V100W”的灯泡两端，灯泡的实际功率小于100WD．t＝s时，该交流电压的瞬时值为50V8．（多选）如图所示，某理想变压器的原线圈接一交流电，副线圈接如图所示电路，开关S原来闭合，且R1＝R2.现将S断开，那么交流电压表的示数U、交流电流表的示数I、电阻R1上的功率P1及该变压器原线圈的输入功率P的变化情况正确的是()A．U增大B．I增大C．P1减小D．P减小9．（多选）(2014·深圳调研)一个矩形线圈在匀强磁场中匀速转动，产生的交变电动势e＝220sin100πt(V)，那么()A．该交变电流的频率是50HzB．当t＝0时，线圈平面恰好位于中性面C．当t＝s时，e有最大值D．该交变电流电动势的有效值为220V10．（多选）(2014·武汉调研)图甲、图乙分别表示两种电压的波形，其中图甲所示的电压按正弦规律变化，图乙所示的电压是正弦函数的一部分．下列说法正确的是()A．图甲、图乙均表示交流电B．图甲所示电压的瞬时值表达式为u＝20sin100πt(V)C．图乙所示电压的有效值为20VD．图乙所示电压的有效值为10V11．（多选）(2014·北京四中模拟)如图所示，50匝矩形闭合导线框ABCD处于磁感应强度大小为B＝T的水平匀强磁场中，线框面积S＝0.5m2，线框电阻不计．线框绕垂直于磁场的轴OO′以角速度ω＝200rad/s匀速转动，并与理想变压器原线圈相连，副线圈接入一只“220V60W”灯泡，且灯泡正常发光，熔断器允许通过的最大电流为10A，下列说法正确的是()A．图示位置穿过线框的磁通量为零B．线框中产生交变电压的有效值为500VC．变压器原、副线圈匝数之比为25∶11D．允许变压器输出的最大功率为5000W12．（多选）(2014·汕头质检)如图为远距离输电的示意图，若电厂输出电压u1＝220sin100πt(V)，则下列表述正确的...
