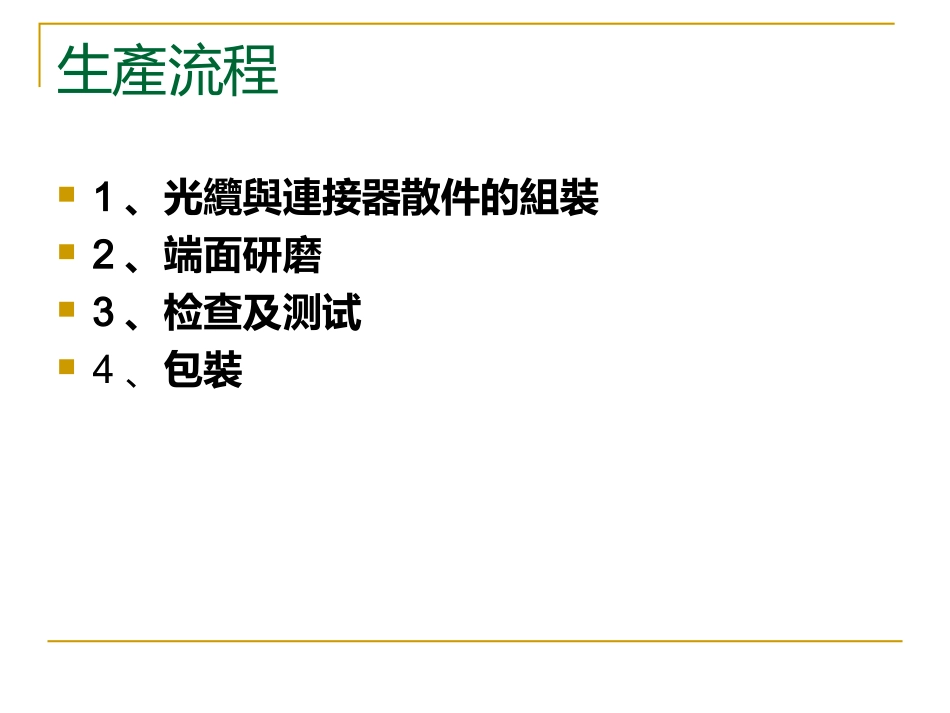

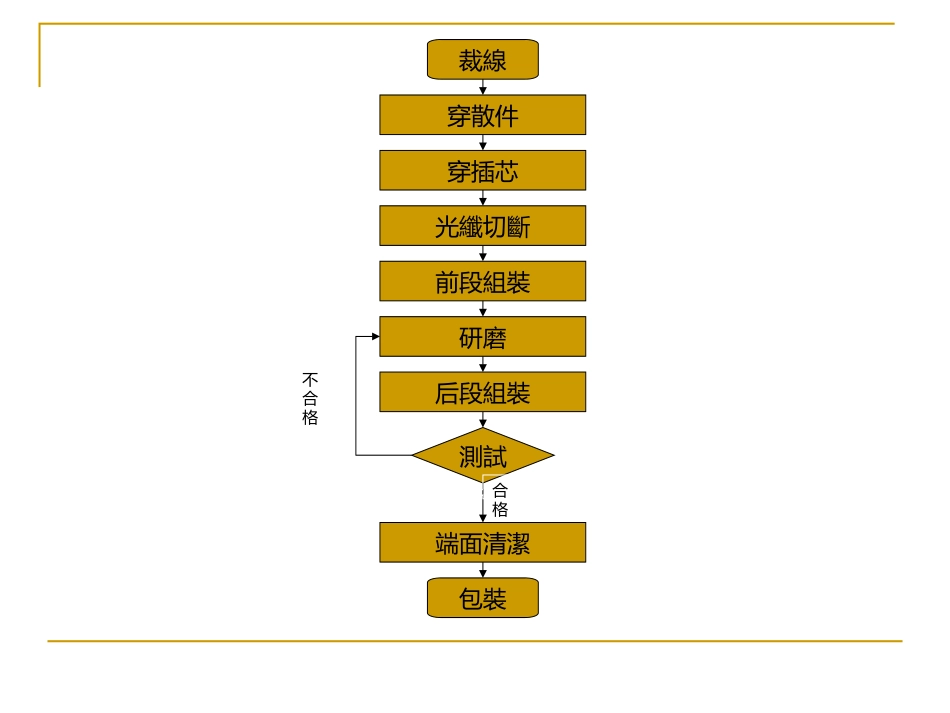

光纖跳線生產初識生產流程生產流程1、光纜與連接器散件的組裝2、端面研磨3、检查及测试4、包裝裁線穿散件穿插芯光纖切斷前段組裝研磨后段組裝端面清潔包裝測試合格不合格裁線機裁線：根據生產通知單的要求，確定裁線長度
光纜與連接器散件的組裝光纜與連接器散件的組裝光線剝線鉗凱夫拉剪刀剝纖：用光纤松套管剥线钳将标记好的光缆外被剥除900um光纤裸纤光纜與連接器散件的組裝连接头型号L1（外皮）L2（900um）L3（光纤）FCφ3
030±215±213±2SCφ3
030±215±213±2STφ3
033±220±213±2LCφ3
030±220±29±2MUφ3
028±218±29±2MT-RJφ3
038±228±28±2相应型号及剥线长度参照图（单位：mm）光纜與連接器散件的組裝穿散件：檢查確保無品質問題后，將散件按順序逐一穿上
光纜與連接器散件的組裝穿插芯&固化光纖切斷：使用碳化物切割刀或激光割掉端面多餘光纖光纜與連接器散件的組裝去膠粗磨細磨中磨拋光端面研磨：每步分別採用不同研磨片，研磨時間也需要分別設定
每一步骤完成后均要完成指定的清洗工作，否则容易损坏研磨片及研磨好的连接头
端面研磨檢查及測試端面檢查：根據不同的端面等級，判定端面是否符合要求，不良品返回再次研磨
光纖端面檢查儀纖芯月牙缺口遊離污物固定微粒膠環&崩缺膠環崩缺幾種常見的端面缺陷檢查及測試插回損測試：將生產好的跳線兩端插入回損儀
插損（IL）、回損（RL）的參數需要根據廠家標準預設置
檢查及測試插回損檢測儀三維干涉儀測試：曲率半徑R（RadiusofCurvature）：一般光纖連接器的端面被研磨成球面,R即為端面半徑
光纖高度H（FiberHeight）：光纖和插芯間的高度差
頂點偏心L（Apexoffset）：球面頂點偏離插芯中心的距離
對APC型的光纖連接器除了進行以上PC型三個項目的檢查外還
