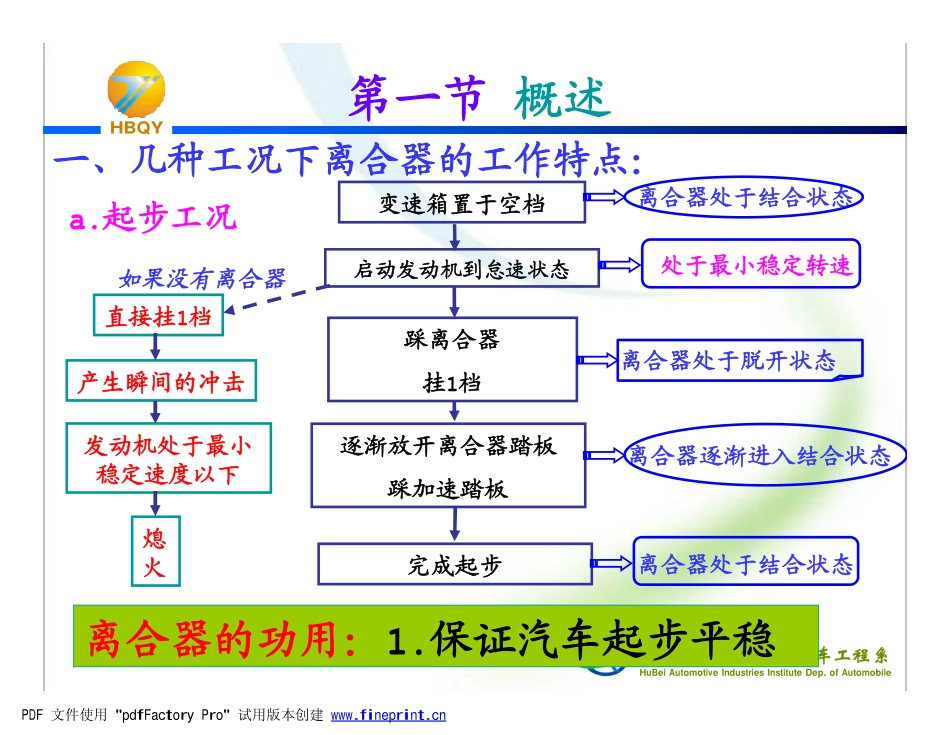

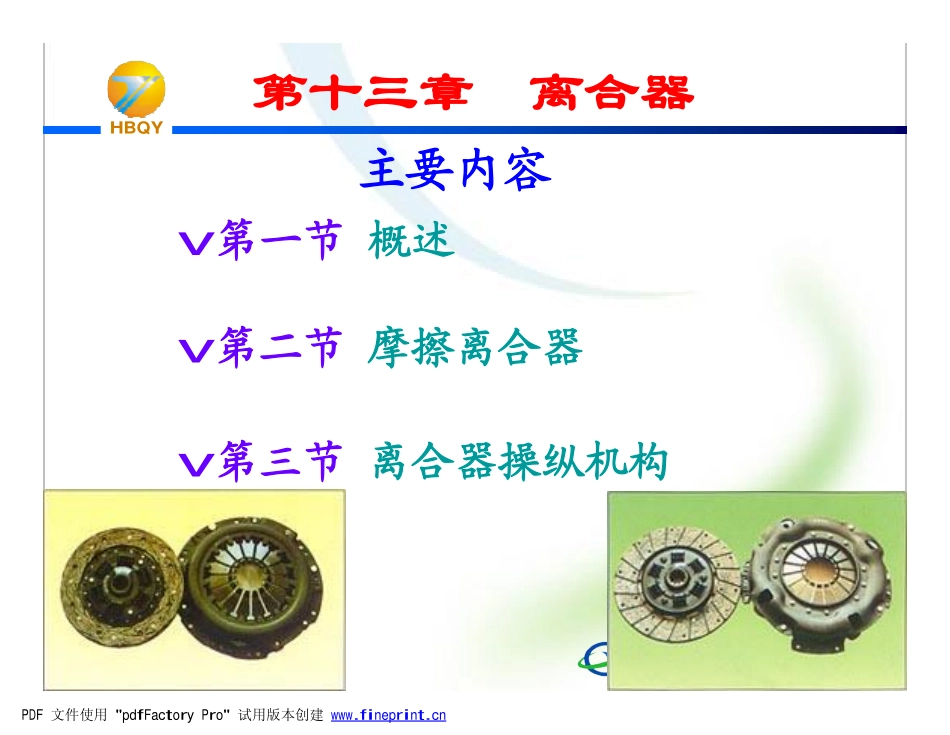

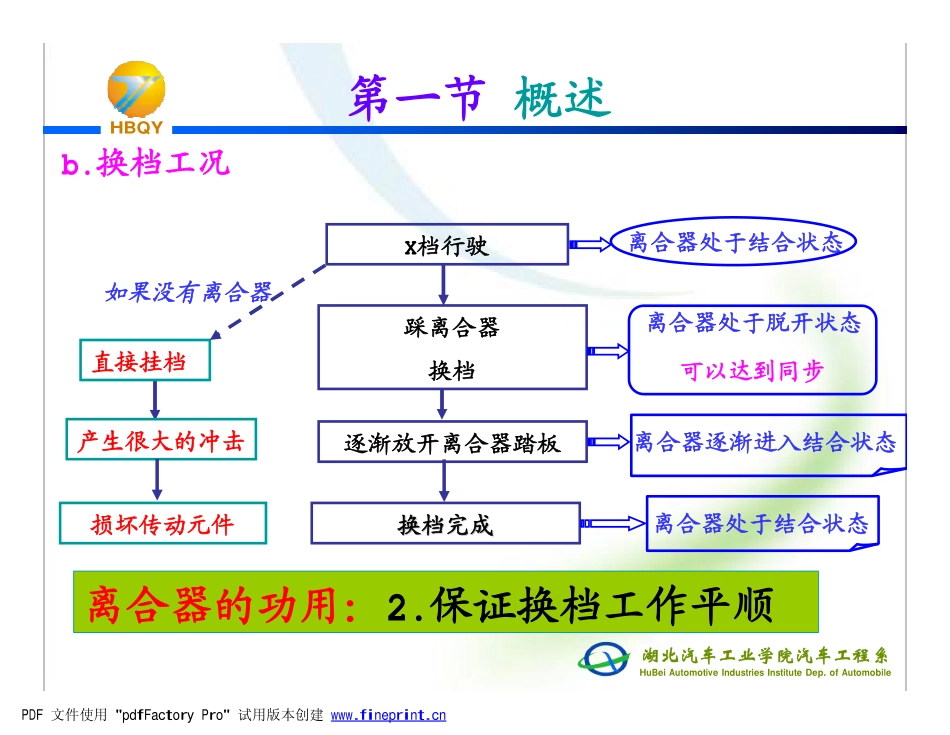

湖北汽车工业学院汽车工程系HuBeiAutomotiveIndustriesInstituteDep.ofAutomobileHBQY第十三章离合器v第一节概述v第二节摩擦离合器v第三节离合器操纵机构主要内容PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn湖北汽车工业学院汽车工程系HuBeiAutomotiveIndustriesInstituteDep.ofAutomobileHBQY一、几种工况下离合器的工作特点：a.起步工况离合器处于结合状态处于最小稳定转速离合器处于脱开状态离合器逐渐进入结合状态离合器处于结合状态变速箱置于空档启动发动机到怠速状态踩离合器挂1档逐渐放开离合器踏板踩加速踏板完成起步直接挂1档产生瞬间的冲击发动机处于最小稳定速度以下熄火如果没有离合器离合器的功用：1.保证汽车起步平稳第一节概述PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn湖北汽车工业学院汽车工程系HuBeiAutomotiveIndustriesInstituteDep.ofAutomobileHBQYb.换档工况离合器处于结合状态可以达到同步离合器处于脱开状态离合器逐渐进入结合状态离合器处于结合状态X档行驶踩离合器换档逐渐放开离合器踏板换档完成换档完成直接挂档产生很大的冲击损坏传动元件如果没有离合器离合器的功用：2.保证换档工作平顺第一节概述PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn湖北汽车工业学院汽车工程系HuBeiAutomotiveIndustriesInstituteDep.ofAutomobileHBQYc.紧急制动工况离合器处于结合状态离合器主从动部分产生滑磨X档行驶紧急制动主动盘与从动盘之间的力达到极限防止传动系统过载发动机转速急剧降低产生很大惯性力矩过大的载荷，影响传动元件寿命或损坏传动元件如果没有离合器离合器的功用：3.防止传动系统过载第一节概述PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn湖北汽车工业学院汽车工程系HuBeiAutomotiveIndustriesInstituteDep.ofAutomobileHBQY二、对摩擦离合器的要求�分离迅速彻底，结合平顺柔和�从动部分的转动惯量尽可能小�良好的散热能力和热稳定性�工作稳定，传递转矩能力变化小�良好的动平衡�操纵轻便第一节概述PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn湖北汽车工业学院汽车工程系HuBeiAutomotiveIndustriesInstituteDep.ofAutomobileHBQY三、摩擦离合器的组成和工作原理第一节概述主动部分:飞轮、离合器盖、压盘从动部分:从动盘、从动轴压紧机构:压紧弹簧操纵机构:踏板、拨叉、分离杠杆、分离轴承�组成PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn湖北汽车工业学院汽车工程系HuBeiAutomotiveIndustriesInstituteDep.ofAutomobileHBQY�工作原理第一节概述�发动机发出的转矩，通过飞轮及压盘与从动盘接触面的摩擦作用，传给从动盘。�当驾驶员踩下离合器踏板时，通过机件的传递，使膜片弹簧大端带动压盘后移，此时从动部分与主动部分分离。PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn湖北汽车工业学院汽车工程系HuBeiAutomotiveIndustriesInstituteDep.ofAutomobileHBQY第一节概述v离合器分离过程�踩下踏板—分离叉顶压分离轴承前移—压向分离杠内端—分离杠杆内端向前、外端向后运动—拉动压盘克服压紧弹簧弹力向后移动—解除飞轮、从动盘、压盘三者之间的压紧状态—中断动力传递。PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn湖北汽车工业学院汽车工程系HuBeiAutomotiveIndustriesInstituteDep.ofAutomobileHBQY第一节概述v离合器结合过程�抬起踏板-分离叉离开分离轴承-分离轴承在回位弹簧作用下回位-在压紧弹簧作用下压盘前移-带动分离杠杆内端向后外端向前运动-此时飞轮、从动盘、压盘三者之间处于压紧状态-接通动力传递。PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn湖北汽车工业学院汽车工程系HuBeiAutomotiveIndustriesInstituteDep.ofAutomobileHBQY1.按从动盘数目单盘离合器(干式)双盘离合器(干式)多盘离合器(湿式)第一节概述四、摩擦离合器的类型从动盘压紧弹簧压盘离合器盖�单盘离合器-一片从动盘，具有两个摩擦表面。l应用--轿车、中型客车和货车。�双盘离合器--从动盘两片，具有四个摩擦表面。l应用--吨位...
