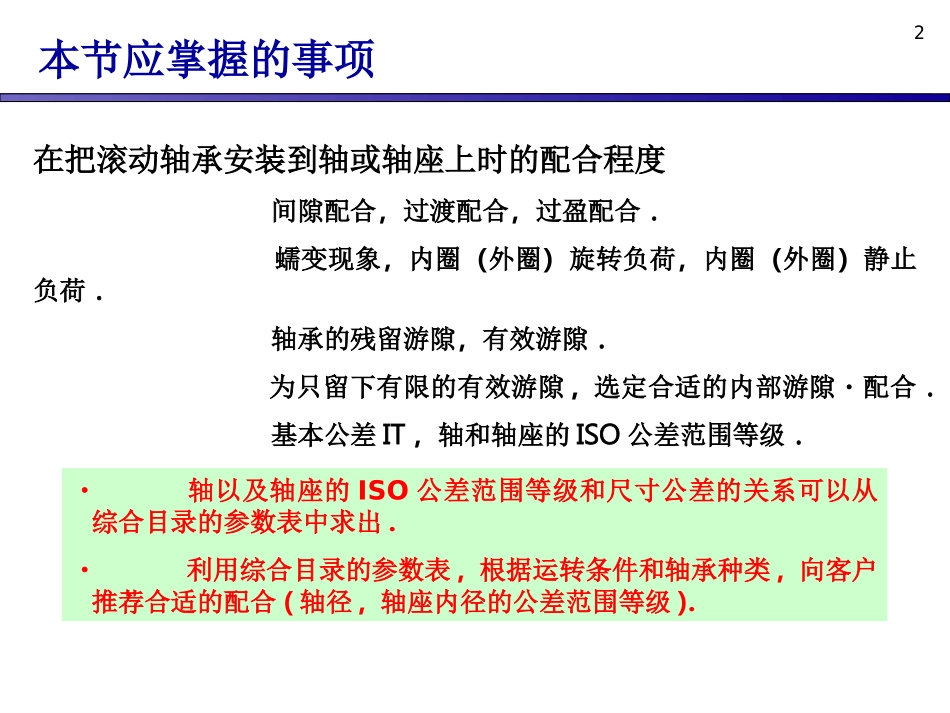

1６．轴承的配合与游隙选择Copyright©2004NHRSLtd.AllRightsReserved2本节应掌握的事项在把滚动轴承安装到轴或轴座上时的配合程度间隙配合，过渡配合，过盈配合．蠕变现象，内圈（外圈）旋转负荷，内圈（外圈）静止负荷．轴承的残留游隙，有效游隙．为只留下有限的有效游隙,选定合适的内部游隙・配合．基本公差IT，轴和轴座的ISO公差范围等级．・轴以及轴座的ISO公差范围等级和尺寸公差的关系可以从综合目录的参数表中求出.・利用综合目录的参数表,根据运转条件和轴承种类,向客户推荐合适的配合(轴径,轴座内径的公差范围等级).3配合的定义参照Ａ８２2个部件组合起来组装机械部件时，例如，轴和孔两者间的尺寸差是否有间隙或过盈量，根据其程度，可互相自由旋转或紧密固定，从而进行满足各种目的的运转。由这种组装前的尺寸差而产生的关系称为“配合”。间隙＝孔内径－轴外径过盈量＝轴外径－孔内径间隙配合中间配合，过渡配合过盈配合最大间隙最小间隙最大间隙最大过盈量最大过盈量最小过盈量4内圈和轴的过盈配合，过盈量过盈量：３１μｍ（３０．０２１－２９．９９０＝０．０３１ｍｍ）～８μｍ（３０．００８－３０．０００＝０．００８ｍｍ）轴外径最大值－内圈内径最小值轴外径最小值－内圈内径最大值内圈内径的配合轴内圈过盈量如果不用力压进，则不能装入过盈配合5内圈和轴的间隙配合，间隙间隙：１０μｍ（２９．９９０－２９．９８０＝０．０１０ｍｍ）～３３μｍ（３０．０００－２９．９６７＝０．０３３ｍｍ）内圈内径最小值―轴外径最大值内圈内径最大值－轴外径最小值间隙配合内圈内径的配合轴内圈间隙6外圈和轴承座的间隙配合６２０６外圈外径和轴承座的配合间隙すきまばめ间隙：５４μｍ～１０μｍ６２．０４０－６１．９８７最大外壳孔径ー最小外圈外径６２．０１０－６２．０００最小外壳孔径－最大外圈外径间隙配合7６２０６外圈外径和外壳的配合しまりばめ过盈量外壳外圈如果用力压进，则不能装入。过盈量：３３μｍ～１μｍ６２．０００－６１．９６７最大外圈外径ー最小外壳孔径６２．０１０－６２．０００最小外圈外径－最大外壳孔径外圈和轴承座的过盈配合过盈配合8配合的重要性●●配合的重要性配合的重要性通常，安装轴承时，赋予承受负荷而旋转的套圈以适当的过盈量，对轴或外壳进行配合固定非常重要。为什么不以间隙配合方式安装呢？如果滚动轴承能够以较少的过盈量安装到轴上，使内圈承受负荷旋转，有时内圈和轴之间会在圆周方向产生有害的滑动。（一种被称为蠕变的套圈的打滑现象）外圈也会发生蠕变。一旦发生蠕变，则配合面明显磨损，许多情况会引起轴或外壳的损伤。同时，轴承内部会混入磨损粉末，造成异常发热、振动等情况。参照Ａ８２9蠕变的发生机制●蠕变的发生机制ＦrＡＢＢＡ内圈旋转负荷下内圈和轴之间有间隙时，内圈的圆周长度比轴的圆周长。如图a所示，如果预先在内圈侧做Ａ的标记，轴侧做Ｂ的标记，那么轴沿着箭头方向旋转1圈时，如图b所示，A在与轴的旋转方向相反的方向比B慢。如果将配合面的间隙设为C，那么旋转1圈则在轴的旋转方向相反的方向移动πC。图ａ图ｂＦｒ内圈蠕变例外圈蠕变例内圈軸C２πRAー２πRB＝π(２RA－２RB)＝πC单纯靠轴向定位轴承不能防止蠕变。10单纯靠轴向定位轴承不能防止蠕变11负荷的性质及过盈量内圈外圈内圈外圈旋转静止静止旋转静止旋转外圈旋转负荷旋转静止内圈静止负荷旋转或静止旋转或静止方向不定负荷过盈配合过盈配合负荷的方向过盈配合间隙配合间隙配合过盈配合内圈旋转负荷外圈静止负荷轴承的旋转配合负荷条件配合方式的选择取决于施加于轴承的负荷的方向和内圈、外圈的旋转状态，通常如下所示。参照Ａ８２表9.1负荷的性质及过盈量负荷方向不一定12轴承的内径或外径有尺寸公差差（取决于精度等级）的同时，轴的外径或外壳的内径也以一定的规则规定制造上尺寸的允许范围（尺寸公差差），并实现规格化。轴的容许公差差参照C18～C21轴及外壳内孔的尺寸公差差（１）轴座的容许公差差轴的尺寸公差：「小写英文＋数字」例：g6，h5，m5，p7小写英文按字母顺序往后数，则轴外径变大，也就是过盈量增大。数...
