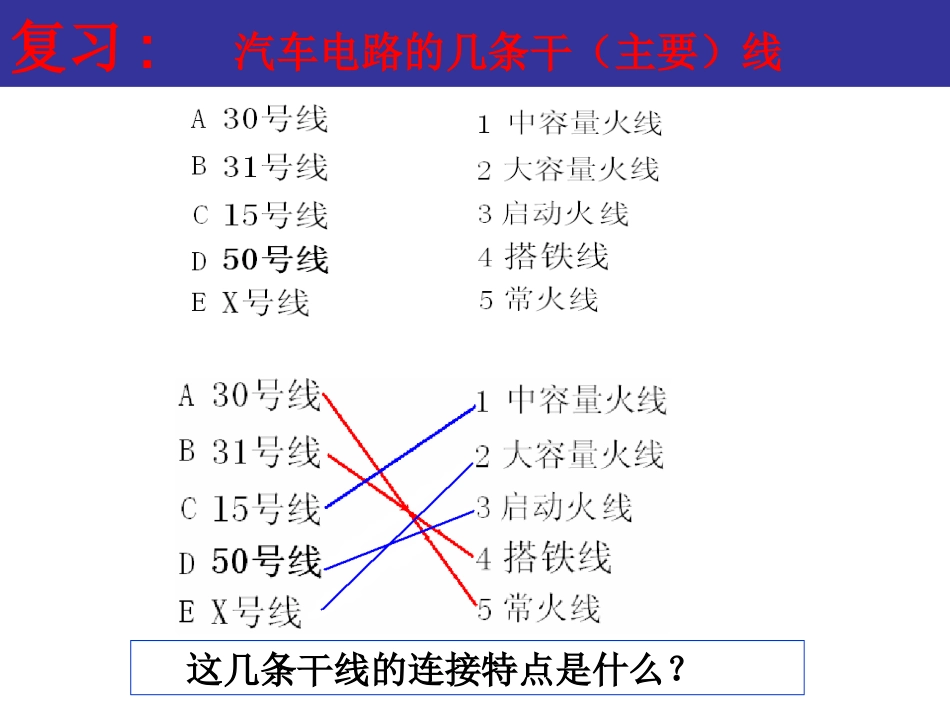

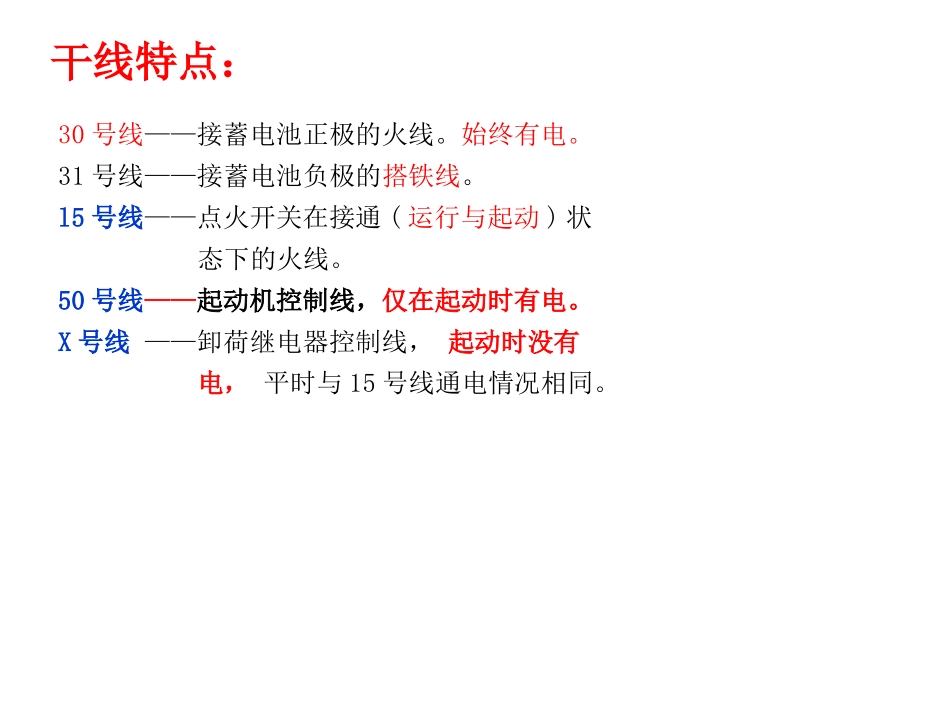

汽车电路读图复习:汽车电路的几条干（主要）线这几条干线的连接特点是什么？干线特点：30号线——接蓄电池正极的火线。始终有电。31号线——接蓄电池负极的搭铁线。l5号线——点火开关在接通(运行与起动)状态下的火线。50号线——起动机控制线，仅在起动时有电。X号线——卸荷继电器控制线，起动时没有电，平时与15号线通电情况相同。捷达实例电路汽车电路读图的要领•1、掌握单元电路的基本原理及其主要部件的电气符号；•2、牢记回路原则，注意相关工作条件；•3、认真阅读维修手册相关章节；•4、掌握常用配件的基本知识和检测方法。•档位开关•继电器•连接器（插接器）汽车电路中常用的几种配件档位开关继电器连接器实物图片连接器符号（插座）连接器符号（插座）与操作检修作业：总结汽车电器设备电路图的分类和各类图的特点。电器部分大灯部分电路大灯部分电路
