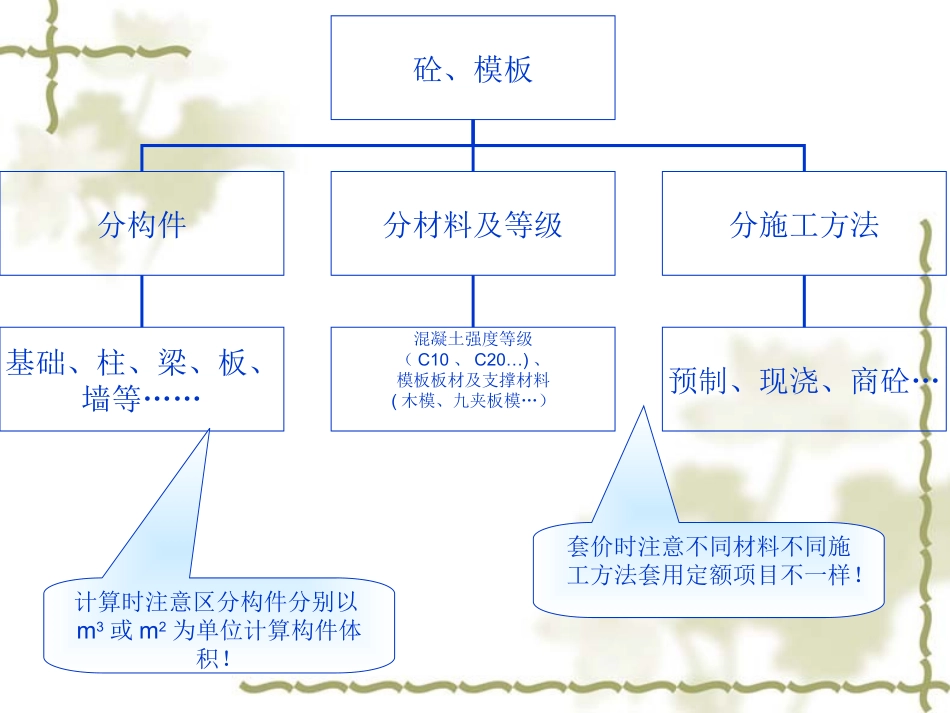

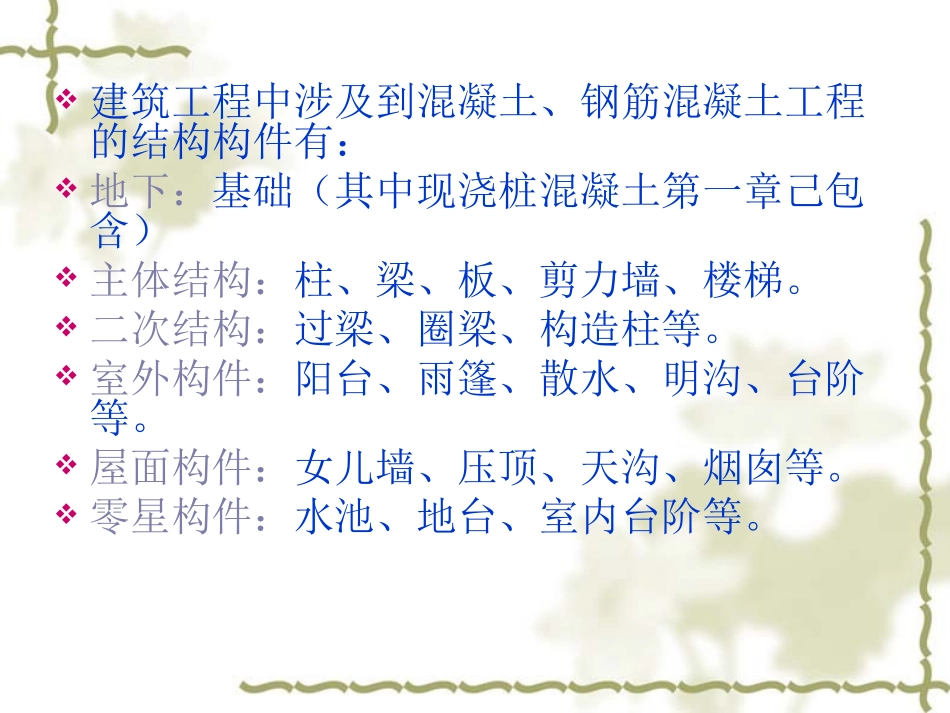

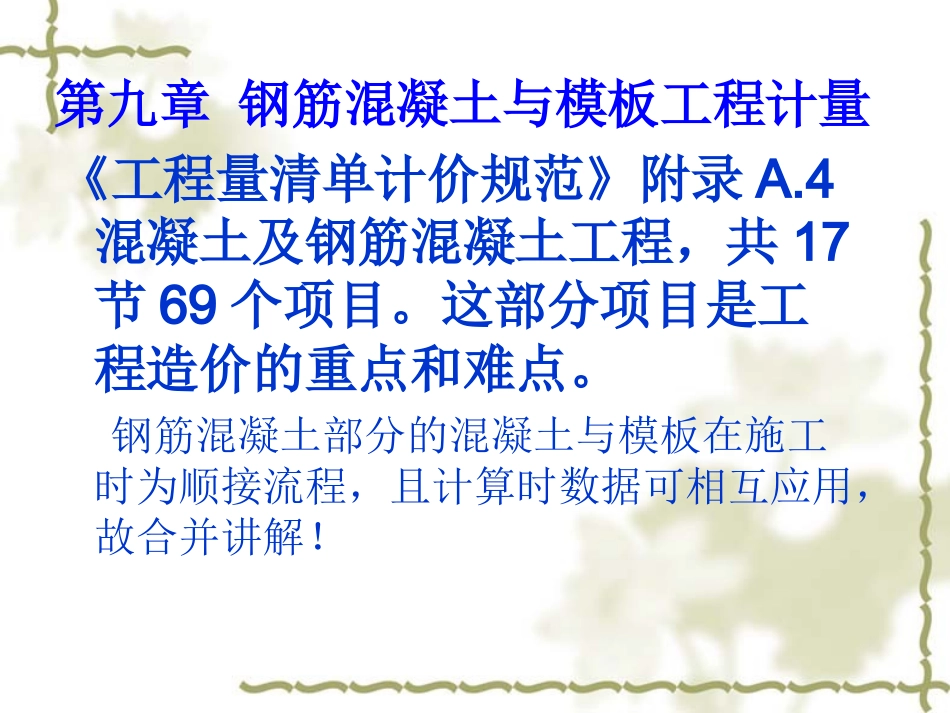

第九章钢筋混凝土与模板工程计量《工程量清单计价规范》附录A.4混凝土及钢筋混凝土工程，共17节69个项目。这部分项目是工程造价的重点和难点。钢筋混凝土部分的混凝土与模板在施工时为顺接流程，且计算时数据可相互应用，故合并讲解！砼、模板分构件分材料及等级分施工方法基础、柱、梁、板、墙等……混凝土强度等级（C10、C20…)、模板板材及支撑材料(木模、九夹板模…）预制、现浇、商砼…计算时注意区分构件分别以m3或m2为单位计算构件体积！套价时注意不同材料不同施工方法套用定额项目不一样！建筑工程中涉及到混凝土、钢筋混凝土工程的结构构件有：地下：基础（其中现浇桩混凝土第一章己包含）主体结构：柱、梁、板、剪力墙、楼梯。二次结构：过梁、圈梁、构造柱等。室外构件：阳台、雨篷、散水、明沟、台阶等。屋面构件：女儿墙、压顶、天沟、烟囱等。零星构件：水池、地台、室内台阶等。一、A.4.1现浇混凝土基础（010401）（一）基础类型带形基础、满堂基础、独立基础、设备基础、桩承台、垫层第一节混凝土工程独立基础示意图满堂基础示意图ａ)无梁式ｂ)有梁式无梁式满堂基础V=基础底板体积+梁体积V=基础底板体积+柱墩体积无梁式满堂基础是指无凸出板面的梁箍筋桩承台基础示意图（二）需要描述的项目特征1）混凝土强度等级——混凝土强度等级越高要求越高，但也有最低强度等级的限制，混凝土结构设计规范规定框支梁、框支柱以及一级抗震等级的框架梁、柱、节点，混凝土强度等级不应低于C30，其他各类结构构件，混凝土强度等级不应低于C20；混凝土有许多品种，如现场搅拌混凝土、商品混凝土（有必要明确泵送还是非泵送的商品混凝土）2）混凝土拌合料要求——混凝土骨料品种通常采用砂和石子，石子有砾石、碎石、碎卵石，特殊要求的混凝土要采用特殊骨料；（三）工程量计算规则：按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件和伸入承台基础的桩头所占体积。1.带形基础工程量计算跟挖基础土方类似，外墙按中心线长度计算，内墙按净长计算。某房屋基础平面及剖面图5.案例图3-18内、外墙基础交接示意图T型搭接T型搭接梁边到梁边L基底、L梁边取中间值例：如图，带形钢筋混凝土基础平面图，试按断面1-1所示三种情况计算工程量。外墙基长=（3.6*2+4.8）*2=24m内墙基长=4.8-0.5*2=3.8m带基体积Va=1*0.3*（24+3.8）=8.34m3外墙基体积Vb1=[1*0.3+（0.4+1）/2*0.2]*24=10.56m3内墙基长：锥形部分断面的宽取中线长，即（0.4+1）/2=0.7m则锥形部分长=4.8-0.7=4.1m，矩形部分长仍为3.8m内墙基体积Vb2=（0.4+1）/2*0.2*4.1+1*0.3*3.8=1.71m3带基体积Vb=Vb1+Vb2=12.27m3梁部分的体积Vc1=0.4*0.6*（24+3.8-0.4）=6.82m3带基体积Vc=Vb+Vc1=12.27+6.82=19.09m32、独立基础：是指现浇钢筋混凝土柱下的单独基础。当基础体积为阶梯形时，其体积为各阶矩形体积相加。截锥式形状的独立柱体积，其体积可由矩形体积和棱台体积之和。阶梯形独立基础分层计算V=∑a×b×H四棱锥台形独立基础V=V长方体+V四棱台独立基础工程量计算abH例：计算下图混凝土基础工程量。V=（0.4*4+0.5)*(0.4*4+0.7)*0.4+(0.4*2+0.5)*(0.4*2+0.7)*0.4=2.712m33.满堂基础满堂基础包括筏板基础和箱式基础。无梁式满堂基础，其倒转的柱头(帽)应列入基础计算，有梁式满堂基础的梁、板合并计算。4.垫层：按设计图示尺寸以体积计算（四）项目包含内容1）混凝土制作、运输、浇筑、振捣、养护；2）地脚螺栓二次灌浆。（五）相关消耗量定额项目及计价的说明（1）工程量清单项目对应消耗量定额的主要项目：各类基础对应消耗量定额的项目有其相应基础项目。（2）消耗量定额项目的工程量计算规则同清单（3）相关计价说明独立基础(独立桩承台)、满堂基础(满堂桩承台)与带形基础(带形桩承台)的划分：长宽比在3倍以内且底面积在20m2以内的为独立基础(独立桩承台)；底宽在3m以上且底面积在20m2以上的为满堂基础(满堂桩承台)；其余为带形基础(带型桩承台)。桩承台剖面图例：计算下图工程中基础混凝土工程量。（墙体均为240墙，轴线居墙中。）1、该工程为基础类型为柱下独立基础与条型...
