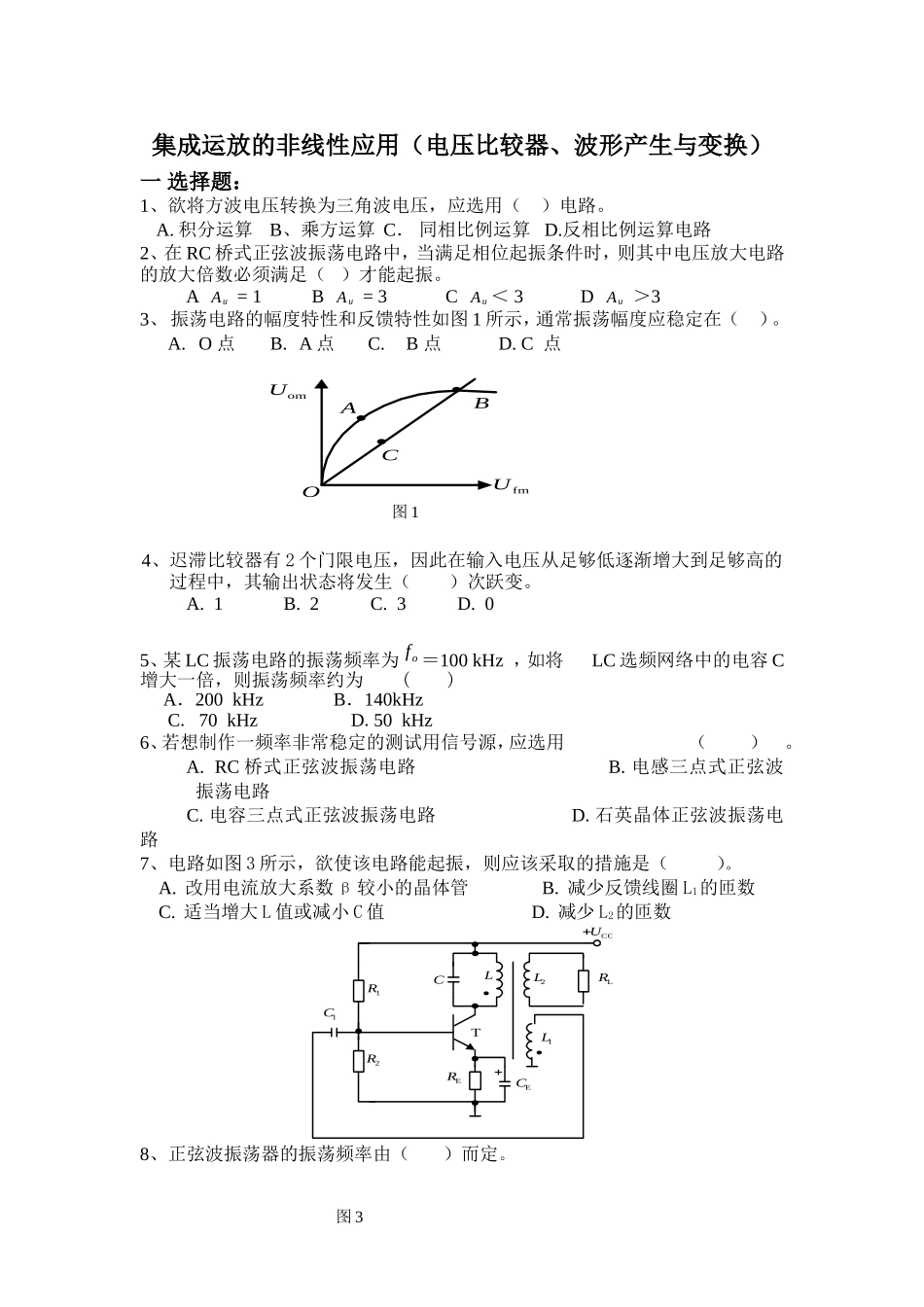

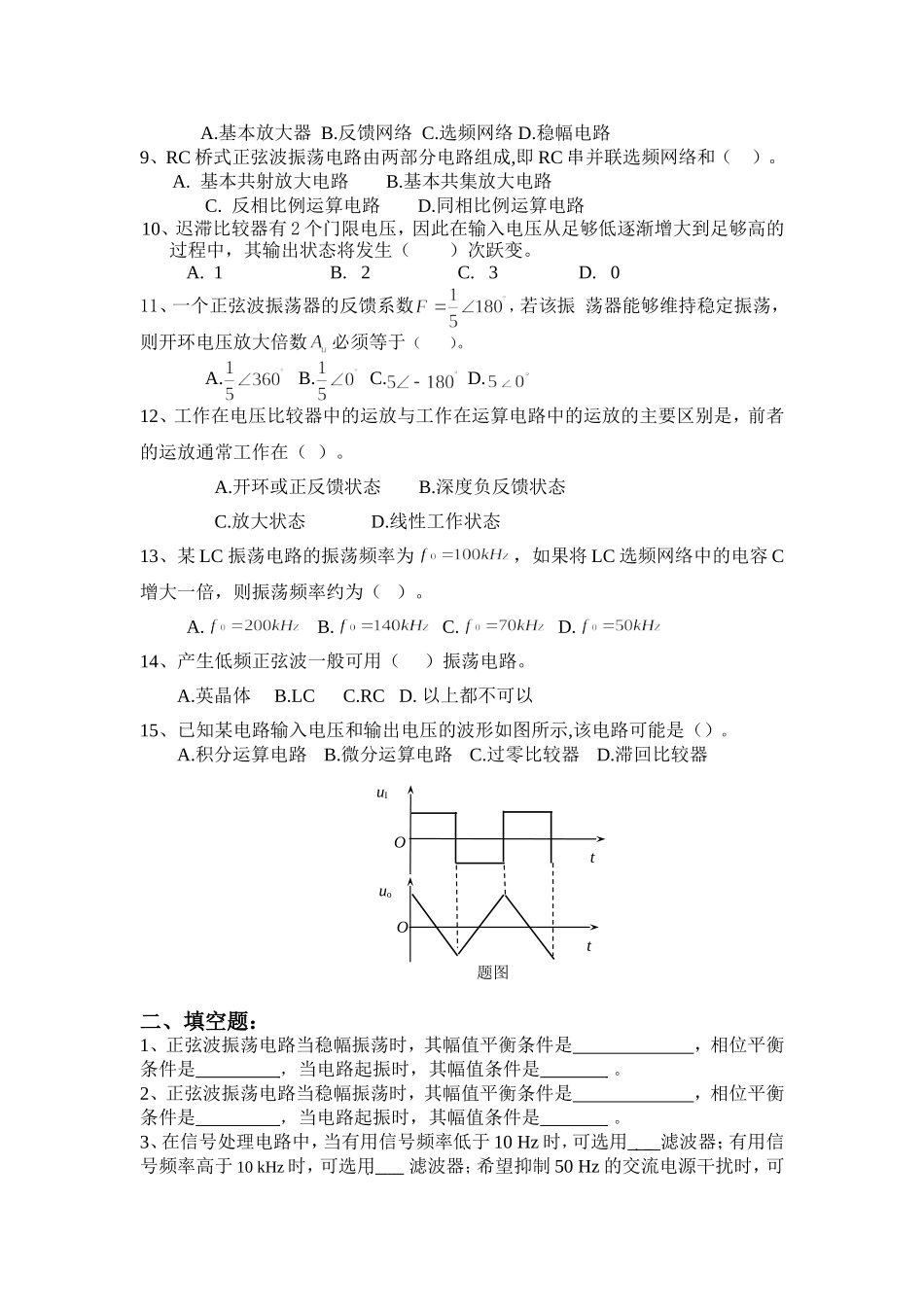

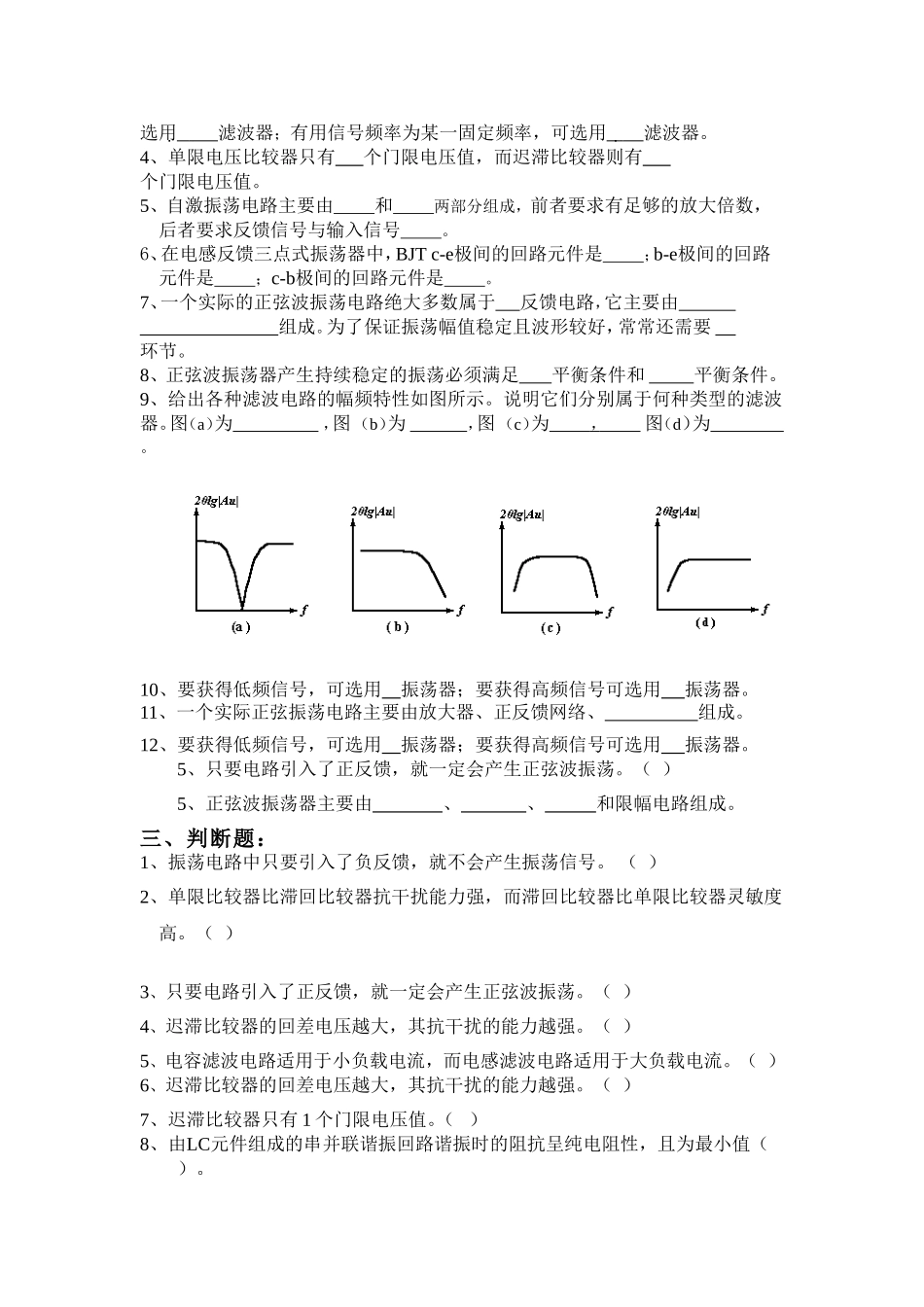

集成运放的非线性应用（电压比较器、波形产生与变换）一选择题：1、欲将方波电压转换为三角波电压，应选用（）电路。A.积分运算B、乘方运算C．同相比例运算D.反相比例运算电路2、在RC桥式正弦波振荡电路中，当满足相位起振条件时，则其中电压放大电路的放大倍数必须满足（）才能起振。AAu=1BAu=3CAu＜3DAu＞33、振荡电路的幅度特性和反馈特性如图1所示，通常振荡幅度应稳定在（）。A.O点B.A点C.B点D.C点4、迟滞比较器有2个门限电压，因此在输入电压从足够低逐渐增大到足够高的过程中，其输出状态将发生（）次跃变。A.1B.2C.3D.05、某LC振荡电路的振荡频率为of＝100kHz，如将LC选频网络中的电容C增大一倍，则振荡频率约为()A．200kHzB．140kHzC.70kHzD.50kHz6、若想制作一频率非常稳定的测试用信号源，应选用（）。A.RC桥式正弦波振荡电路B.电感三点式正弦波振荡电路C.电容三点式正弦波振荡电路D.石英晶体正弦波振荡电路7、电路如图3所示，欲使该电路能起振，则应该采取的措施是（）。A.改用电流放大系数β较小的晶体管B.减少反馈线圈L1的匝数C.适当增大L值或减小C值D.减少L2的匝数LIL2R1R2RERLUCCCEC1CLT8、正弦波振荡器的振荡频率由（）而定。ABCUomUfmO图1图3A.基本放大器B.反馈网络C.选频网络D.稳幅电路9、RC桥式正弦波振荡电路由两部分电路组成,即RC串并联选频网络和（）。A.基本共射放大电路B.基本共集放大电路C.反相比例运算电路D.同相比例运算电路10、迟滞比较器有2个门限电压，因此在输入电压从足够低逐渐增大到足够高的过程中，其输出状态将发生（）次跃变。A.1B.2C.3D.011、一个正弦波振荡器的反馈系数，若该振荡器能够维持稳定振荡，则开环电压放大倍数必须等于（）。A.B.C.D.12、工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运放通常工作在（）。A.开环或正反馈状态B.深度负反馈状态C.放大状态D.线性工作状态13、某LC振荡电路的振荡频率为，如果将LC选频网络中的电容C增大一倍，则振荡频率约为（）。A.B.C.D.14、产生低频正弦波一般可用（）振荡电路。A.英晶体B.LCC.RCD.以上都不可以15、已知某电路输入电压和输出电压的波形如图所示,该电路可能是（）。A.积分运算电路B.微分运算电路C.过零比较器D.滞回比较器二、填空题：1、正弦波振荡电路当稳幅振荡时，其幅值平衡条件是，相位平衡条件是，当电路起振时，其幅值条件是。2、正弦波振荡电路当稳幅振荡时，其幅值平衡条件是，相位平衡条件是，当电路起振时，其幅值条件是。3、在信号处理电路中，当有用信号频率低于10Hz时，可选用滤波器；有用信号频率高于10kHz时，可选用滤波器；希望抑制50Hz的交流电源干扰时，可O+uO_usRBRs+VCCVC+RCRiOtuItuo4题图题图选用滤波器；有用信号频率为某一固定频率，可选用滤波器。4、单限电压比较器只有个门限电压值，而迟滞比较器则有个门限电压值。5、自激振荡电路主要由和两部分组成，前者要求有足够的放大倍数，后者要求反馈信号与输入信号。6、在电感反馈三点式振荡器中，BJTc-e极间的回路元件是；b-e极间的回路元件是；c-b极间的回路元件是。7、一个实际的正弦波振荡电路绝大多数属于反馈电路，它主要由组成。为了保证振荡幅值稳定且波形较好，常常还需要环节。8、正弦波振荡器产生持续稳定的振荡必须满足平衡条件和平衡条件。9、给出各种滤波电路的幅频特性如图所示。说明它们分别属于何种类型的滤波器。图（a）为，图（b）为，图（c）为，图（d）为。10、要获得低频信号，可选用振荡器；要获得高频信号可选用振荡器。11、一个实际正弦振荡电路主要由放大器、正反馈网络、组成。12、要获得低频信号，可选用振荡器；要获得高频信号可选用振荡器。5、只要电路引入了正反馈，就一定会产生正弦波振荡。（）5、正弦波振荡器主要由、、和限幅电路组成。三、判断题：1、振荡电路中只要引入了负反馈，就不会产生振荡信号。（）2、单限比较器比滞回比较器抗干扰能力强，而滞回比较器比单限比较器灵敏度高。（）3、只要电路引入了正反馈，就一定会产生正弦波振荡。（）4、迟滞比较器的回差电压越大，其抗干扰的能力越强。（）5、电容滤波...
