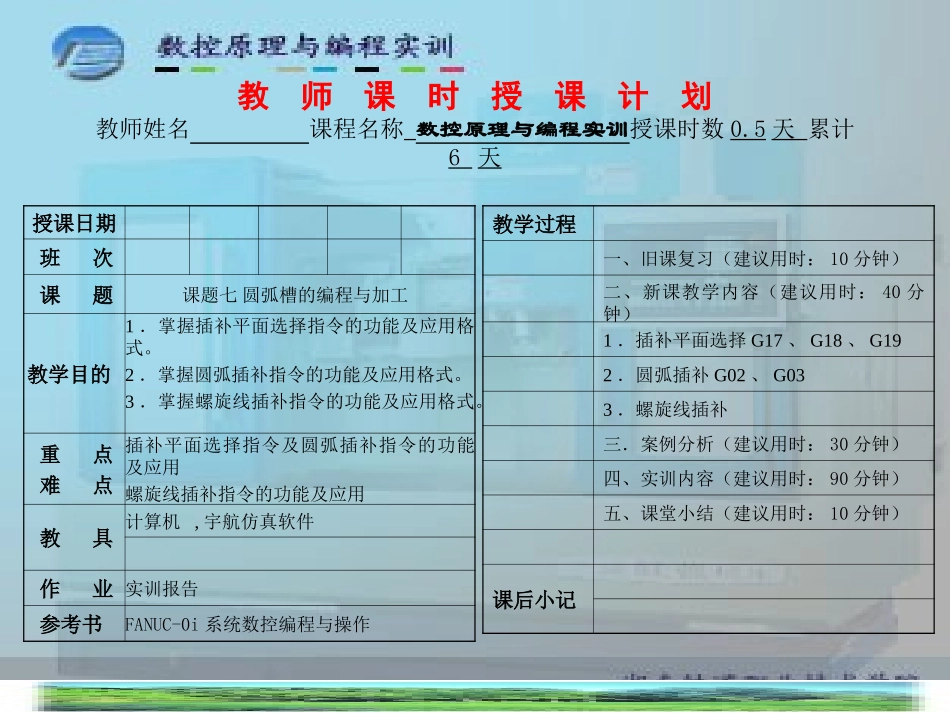

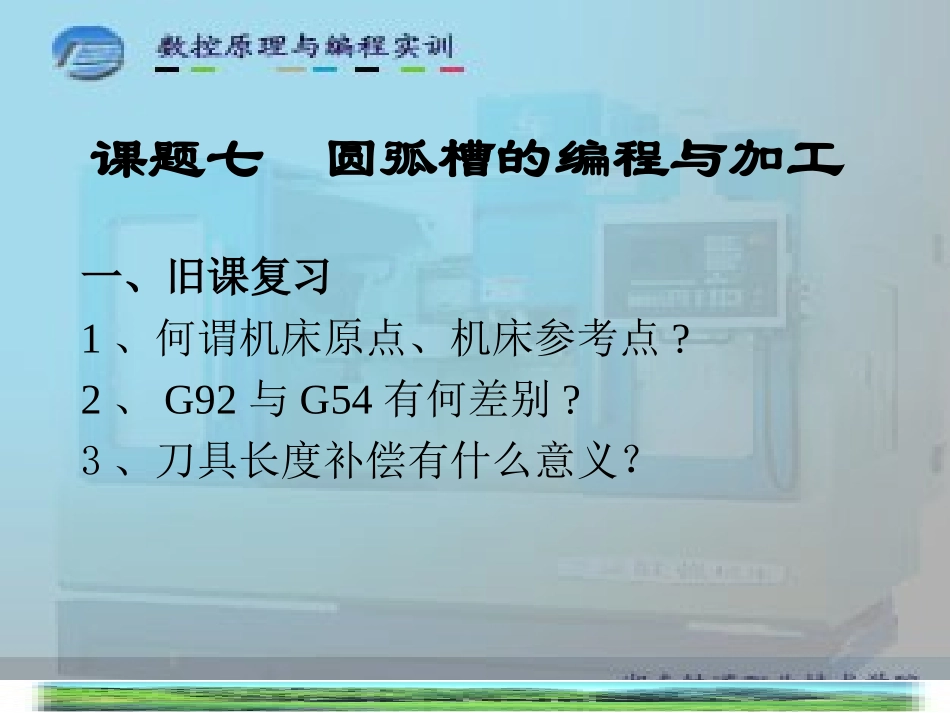

教师课时授课计划教师姓名课程名称数控原理与编程实训授课时数0.5天累计6天授课日期班次课题课题七圆弧槽的编程与加工教学目的1．掌握插补平面选择指令的功能及应用格式。2．掌握圆弧插补指令的功能及应用格式。3．掌握螺旋线插补指令的功能及应用格式。重点难点插补平面选择指令及圆弧插补指令的功能及应用螺旋线插补指令的功能及应用教具计算机,宇航仿真软件作业实训报告参考书FANUC-0i系统数控编程与操作教学过程一、旧课复习（建议用时：10分钟）二、新课教学内容（建议用时：40分钟）1．插补平面选择G17、G18、G192．圆弧插补G02、G033．螺旋线插补三．案例分析（建议用时：30分钟）四、实训内容（建议用时：90分钟）五、课堂小结（建议用时：10分钟）课后小记课题七圆弧槽的编程与加工一、旧课复习1、何谓机床原点、机床参考点?2、G92与G54有何差别?3、刀具长度补偿有什么意义？二、新课教学内容1.插补平面选择G17、G18、G19功能：该组指令用于选择直线、圆弧插补的平面。G17选择XY平面，G18选择XZ平面，G19选择YZ平面如图7.2所示。图7.2插补平面选择2．圆弧插补G02、G03功能：使刀具从圆弧起点，沿圆弧移动到圆弧终点。G02为顺时针圆弧（CW），G03为逆时针圆弧（CCW）。判断方法：从Z轴的正方向往负方向看XY平面，由此决定XY平面的“顺时针”“逆时针”方向。其它平面方法相同,如图7.3所示。图7.3圆弧的方向3．螺旋线插补G02G03功能:在圆弧插补时,垂直插补平面的直线轴同步运动,构成螺旋线插补运动,如图7.4所示。G02、G03分别表示顺时针、逆时针螺旋线插补,判断方向的方法同圆弧插补。图7.4螺旋线切削三、案例分析图7.1槽形，进给F=100mm/min，主轴转速S=800r/min，用ø6的铣刀，试编程：工件零点选择在毛坯左下角，选用φ6的立铣刀，采用逆铣。考虑到立铣刀不能垂直切入工件，下刀点选择在S图形的左下角，采用螺旋线切入工件。图7.1案例图数控加工程序程序说明O3333N1G90G54G00X0Y0；N2T01；N3M03S800；N4G43H01Z10；N5M07；N6G00X15Y25Z1；N7G03X25Y15Z-2I10J0K8F50；N10G01X45F100；程序名设置工件零件选择刀具并建立刀具长度补偿启动主轴正转800r/min建立刀具长度补偿开切削液快速移动到下刀点的上方螺旋线切入工件直线插补数控加工程序（续）程序说明N11G03X45Y35R10；N12G01X25；N13G02X25Y55R10N14G01X45；N15G02X55Y45R10；N16G00Z100；N17X0Y0G49N18M05；N19M02；圆弧插补直线插补圆弧插补直线插补圆弧插补抬刀刀具回到零点，取消刀具长度补偿主轴停转程序结束四、实训内容图7.5所示，已知毛坯70×70×1045钢，编制数控加工程序并完成零件的加工。图7.5实训题五、课堂小结本次课主要掌握G17、G18、G19、G02、G03指令的功能及应用；能熟练判断不同插补平面圆弧的顺逆方向。
