第九章工业建筑VIP免费

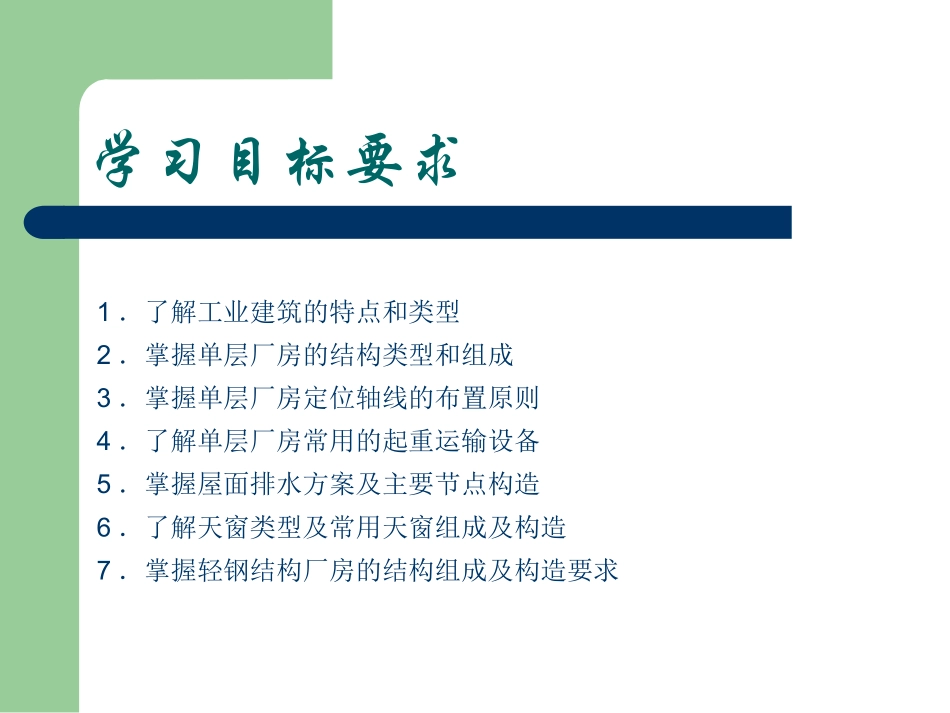

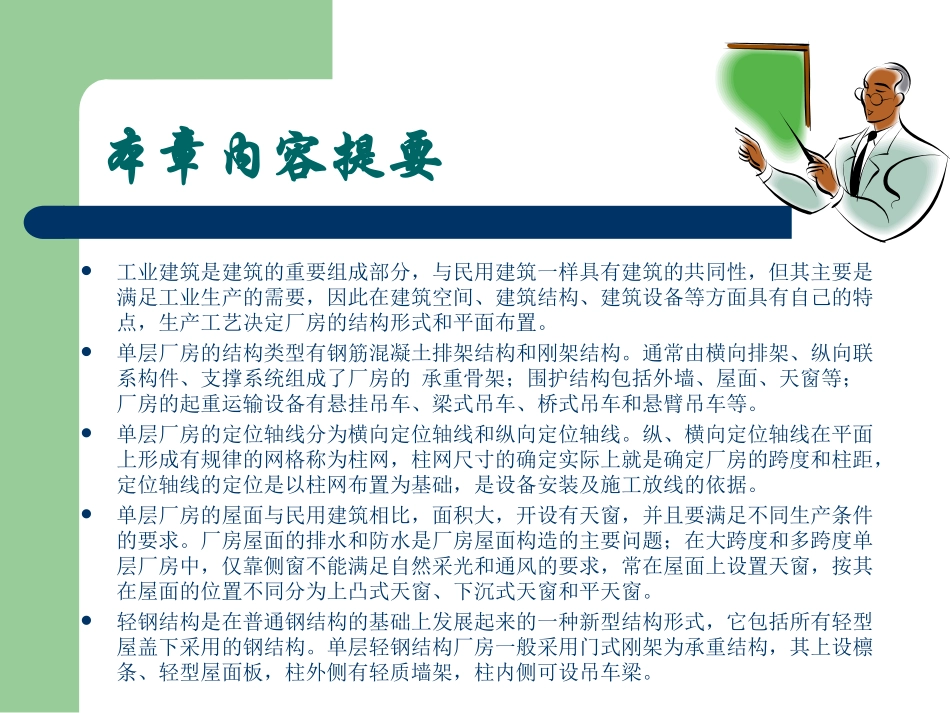

第九章工业建筑本章内容提要工业建筑是建筑的重要组成部分，与民用建筑一样具有建筑的共同性，但其主要是满足工业生产的需要，因此在建筑空间、建筑结构、建筑设备等方面具有自己的特点，生产工艺决定厂房的结构形式和平面布置。单层厂房的结构类型有钢筋混凝土排架结构和刚架结构。通常由横向排架、纵向联系构件、支撑系统组成了厂房的承重骨架；围护结构包括外墙、屋面、天窗等；厂房的起重运输设备有悬挂吊车、梁式吊车、桥式吊车和悬臂吊车等。单层厂房的定位轴线分为横向定位轴线和纵向定位轴线。纵、横向定位轴线在平面上形成有规律的网格称为柱网，柱网尺寸的确定实际上就是确定厂房的跨度和柱距，定位轴线的定位是以柱网布置为基础，是设备安装及施工放线的依据。单层厂房的屋面与民用建筑相比，面积大，开设有天窗，并且要满足不同生产条件的要求。厂房屋面的排水和防水是厂房屋面构造的主要问题；在大跨度和多跨度单层厂房中，仅靠侧窗不能满足自然采光和通风的要求，常在屋面上设置天窗，按其在屋面的位置不同分为上凸式天窗、下沉式天窗和平天窗。轻钢结构是在普通钢结构的基础上发展起来的一种新型结构形式，它包括所有轻型屋盖下采用的钢结构。单层轻钢结构厂房一般采用门式刚架为承重结构，其上设檩条、轻型屋面板，柱外侧有轻质墙架，柱内侧可设吊车梁。学习目标要求1．了解工业建筑的特点和类型2．掌握单层厂房的结构类型和组成3．掌握单层厂房定位轴线的布置原则4．了解单层厂房常用的起重运输设备5．掌握屋面排水方案及主要节点构造6．了解天窗类型及常用天窗组成及构造7．掌握轻钢结构厂房的结构组成及构造要求学习重点和难点本章学习重点：单层厂房的结构组成和类型；定位轴线的布置；屋面排水方案及主要节点构造；轻钢结构厂房的结构组成。学习难点：构件之间的连接及构造要求。第一节工业建筑概述一、工业建筑的特点1．生产工艺决定厂房的结构形式和平面布置2．内部空间大3．厂房屋顶面积大，构造复杂4．荷载大5．需满足生产工艺的某些特殊要求二、工业建筑的分类在建筑设计中通常按厂房的用途、层数、生产状况等方面进行分类。1．按用途分（1）主要生产厂房（2）辅助生产车间（3）动力厂房（4）储藏用建筑（5）运输用建筑（6）其他2．按层数分（1）单层厂房（2）多层厂房（3）混合层数厂房3．按生产状况分（1）热加工车间（2）冷加工车间（3）恒温、恒湿车间（4）有侵蚀性介质作用的车间（5）洁净车间第二节单层工业厂房的结构组成与类型一、单层厂房的结构组成1．横向排架：由基础、柱、屋架组成。厂房结构承受的纵向荷载（结构自重、屋面荷载、雪载和吊车竖向荷载等）及横向水平荷载（风载和吊车横向制动力、地震力）主要通过横向排架传至基础和地基，如图9-5所示。图9-5横向排架示意图（1）基础基础的类型1）独立基础杯形基础,薄壳基础和板肋基础,见图9-62）条形基础,见图9-73）桩基础,见图9-8图9-6独立基础a）杯形基础b）薄壳基础c）板肋基础图9-7条形基础图9-8桩基础（2）柱1）厂房中的柱由柱身（又分为上柱和下柱）、牛腿及柱上预埋件组成。2）柱的类型按材料可分为钢筋混凝土柱、钢柱、砖柱等按截面形式可分为单肢柱、双肢柱等单肢柱的截面形式有矩形、工字形及空心管柱等；双肢柱的截面形式有平腹杆柱、斜腹杆柱、双肢管柱等。如图9-9所示。图9-9柱子的类型3）柱的预埋件是指预先埋设在柱身上与其它构件连接用的各种铁件（如钢板、螺栓及锚拉钢筋等），这些铁件的设置与柱的位置及柱与其它构件的连接方式有关，在进行柱的设计及施工时，应根据具体情况将这些铁件准确无误地埋在柱上。预埋件的位置及作用如图9-10所示。图9-10柱的预埋件注1．M—1与屋架连接用埋件2．M—2、M—3与吊车梁连接用埋件3．M—4、M—5与柱间支撑连接用埋件（3）屋架（或屋面梁）1）屋架的类型：按材料分为混凝土屋架和钢屋架两类；按钢筋的受力情况分为预应力和非预应力两种。当厂房跨度较大时采用桁(heng)架式屋架较经济，其外形有三角形、梯形、折线形和拱形四种形式。①三角形屋架屋架的外形如等腰三角形，屋面坡度为1/2～1/5，适用于跨度9m、...
