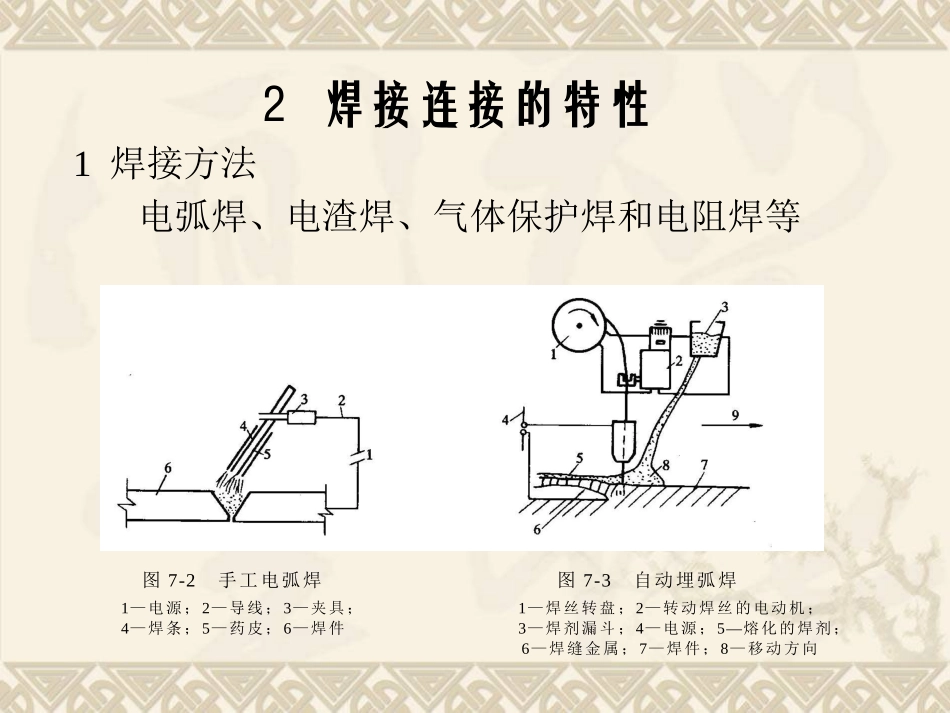

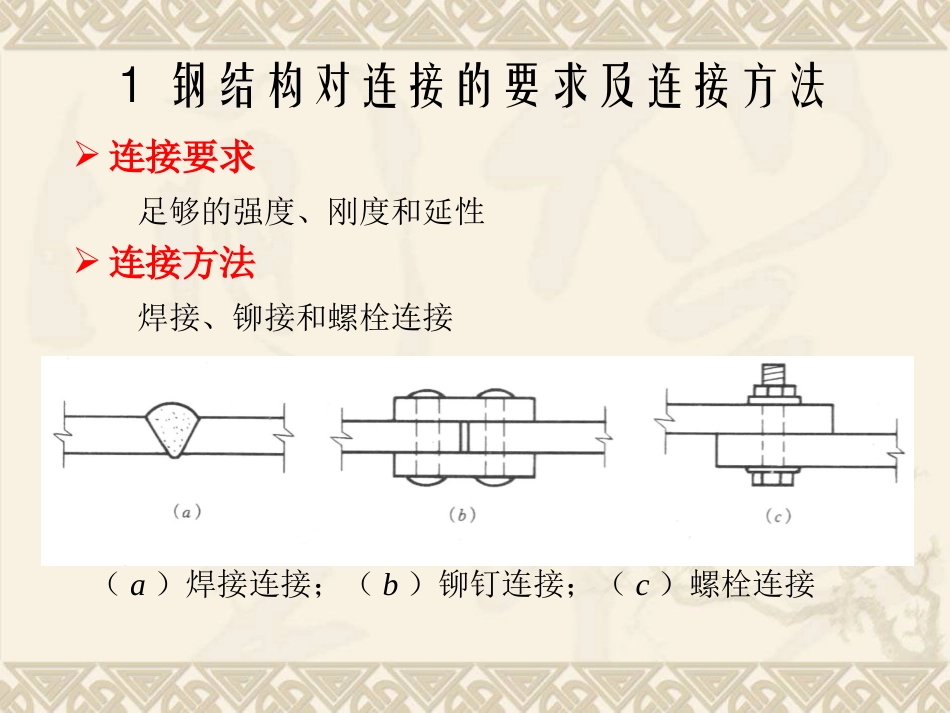

钢结构的连接和节点构造连接要求足够的强度、刚度和延性连接方法焊接、铆接和螺栓连接1钢结构对连接的要求及连接方法（a）焊接连接；（b）铆钉连接；（c）螺栓连接2焊接连接的特性1焊接方法电弧焊、电渣焊、气体保护焊和电阻焊等图7-2手工电弧焊图7-3自动埋弧焊1—电源；2—导线；3—夹具；1—焊丝转盘；2—转动焊丝的电动机；4—焊条；5—药皮；6—焊件3—焊剂漏斗；4—电源；5—熔化的焊剂；6—焊缝金属；7—焊件；8—移动方向2焊接连接的优缺点优点•省工省材•任何形状的构件均可直接连接•密封性好，刚度大缺点•材质劣化•残余应力、残余变形•一裂即坏、低温冷脆3焊缝缺陷焊缝缺陷裂纹、气孔、烧穿、夹渣、未焊透、咬边、焊瘤等(a)热裂纹；(b)冷裂纹；(c)气孔；(d)烧穿；(e)夹渣(f)根部未焊透；(g)边缘未熔合；(h)层间未熔合；(i)咬边；(j)焊瘤焊缝等级：《钢结构工程施工质量验收规范》（GB50205）三级•三级焊缝：外观检查•二级焊缝：在外观检查的基础上再做无损检验，用超声波检验每条焊缝的20％长度，且不小于200mm•一级焊缝：在外观检查的基础上用超声波检验每条焊缝全部长度，以便揭示焊缝内部缺陷强度折减：高空安装焊缝，强度设计值乘以0.94焊缝连接型式及焊缝型式连接型式平接、搭接、T形连接和角接连接型式对接焊缝和角焊缝正面角焊缝侧面角焊缝连续角焊缝断续角焊缝施焊位置俯焊（平焊）、立焊、横焊和仰焊5焊缝代号作用表明焊缝型式、尺寸和辅助要求表示方法由图形符号、辅助符号和引出线等部分组成3对接焊缝的构造和计算1构造要求坡口形式分为I形缝、V形缝、带钝边单边V形缝、带钝边V形缝（也叫Y形缝）、带钝边U形缝、带钝边双单边V形缝和双Y形缝等（a）I形缝；（b）带钝边单边V形缝；（c）Y形缝（d）带钝边U形缝；（e）带钝边双单边V形缝；（f）双Y形缝；（g）、（h）、（i）加垫板的I形缝、带钝边单边V形缝和Y形缝2对接焊缝的计算计算原则用计算焊件的方法。I、II级等强不计算，仅计算III级焊缝（1）轴心受力的对接焊缝＝N／（lwt）≤fwt或fwc（2）受弯、受剪的对接焊缝计算＝M／Ww≤fwt＝VS／（Iwt）≤fwVwtzsf1.132B2B3部分焊透的对接焊缝计算原则：按角焊缝计算4角焊缝的构造和计算1构造和强度截面形状应力分布侧面角焊缝的应力分布角焊缝的应力—位移曲线正面角焊缝的应力分布焊脚尺寸hf应与焊件的厚度相适应。对手工焊，hf应不小于，t为较厚焊件的厚度（mm），对自动焊，可减小1mm；hf应不大于较薄焊件厚度的1.2倍。t5.1对于板件边缘的焊缝，当t≤6mm时，hf≤t；当t>6mm时，hf＝t－(1~2)mm。焊缝长度lw也不应太长或太短，其计算长度不宜小于8hf或40mm，且不宜大于60hf2角焊缝计算的基本公式wff3)(32//22fxfxefyfyefzfze,,NAVAVAefxfyfxefye/2+/2/2/2ANNAAfxfy/2/2fyfx//fz/2/2,则有22w2ffzfyfzfyfz33/2/2/2/2f可得角焊缝计算的基本公式为222wfxfyfxfyfzf2()3f仅有平行于焊缝长度方向的轴心力时wfewf/()Nhlf仅有垂直于焊缝长度方向的轴心力时wfewff/()Nhlf受各力综合作用时22wffff/f3常用连接方式的角焊缝计算1、受轴心力作用的拼接板连接仅侧面角焊缝（图a）wffewNfhl仅正面角焊缝（图b）wfffewNfhl三面围焊时（图c）先计算计算正面角焊缝受力N1，剩余的N－N1由侧面角焊缝承担。菱形拼接板（图d）简化计算不计正面及斜焊缝的f：wfewNfhl2、受轴心力作用的角钢连接当用侧面角焊缝连接时（图a）肢背N1=e2N/（e1+e2）=K1N肢尖N2=e1N/（e1+e2）=K2N三面围焊时（图b）正面角焊缝承担的力为N3=0.7hf∑lw3βfffw侧面角焊缝承担的力为肢背N1=e2N/（e1+e2）－N3/2=K1N－N3/2肢尖N2=e1N/（e1+e2）－N3/2=K2N－N3/2L形焊缝（图c）正面角焊缝承担的力为N3=0.7hf∑lw3βfffw侧面角焊缝承担的力为N1=N－N33、弯矩作用下的焊缝wfffwMfW4、扭矩作用下的焊缝焊缝群受扭...
