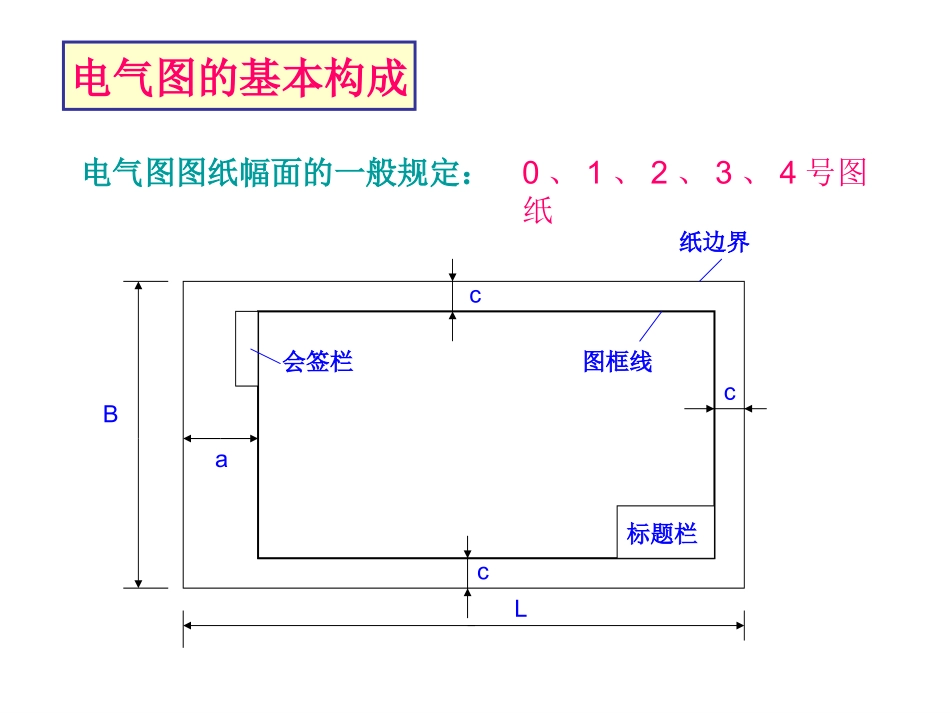

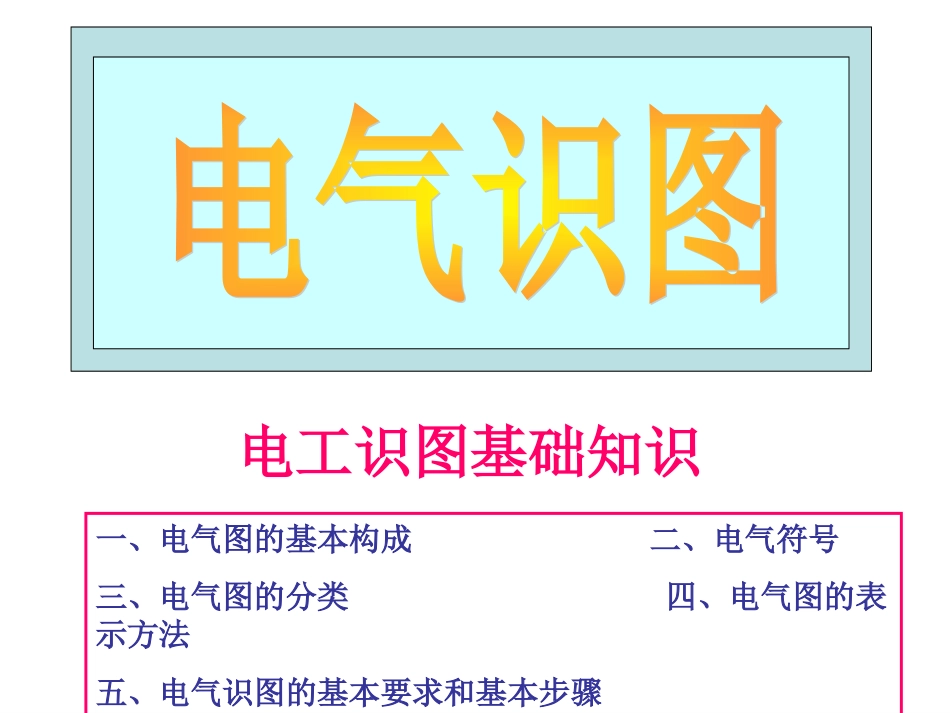

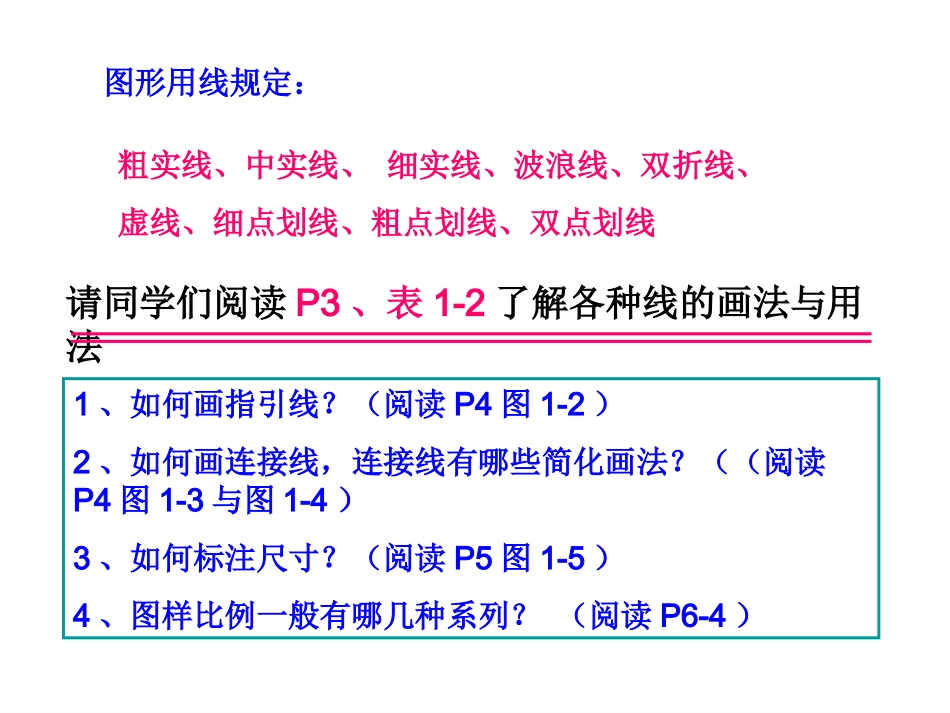

电工识图基础知识一、电气图的基本构成二、电气符号三、电气图的分类四、电气图的表示方法五、电气识图的基本要求和基本步骤电气图图纸幅面的一般规定：电气图的基本构成0、1、2、3、4号图纸图框线标题栏acccLB纸边界会签栏图形用线规定：粗实线、中实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线请同学们阅读P3、表1-2了解各种线的画法与用法1、如何画指引线？（阅读P4图1-2）2、如何画连接线，连接线有哪些简化画法？（（阅读P4图1-3与图1-4）3、如何标注尺寸？（阅读P5图1-5）4、图样比例一般有哪几种系列？（阅读P6-4）电气图的组成电气图表技术说明电气设备（或元件）明细表标题栏电气图的主要特点（请阅读P6内容）主要表达形式主要表达内容主要表达要素元件正常状态配套相关图纸（请阅读P7内容）电气符号图形符号：组成、分类、应用。（请阅读P8～P11的内容）文字符号：分类、应用。（请阅读P11～P12的内容）阅读附录A：常用电气简图用的图形符号阅读附录C：电气设备文字符号阅读附录B：常用电气设备用的图形符号项目代号：高层代号（=）、位置代号（+）、种类代号（—）、端子代号（：）。（请阅读P12～P17的内容）项目代号的应用：变电所在101室B列第五台第三台高压开关一号线路的有功电能表=A3+101B5—W1P1：2高层代号位置代号种类代号端子代号二号端子项目代号：高层代号（=）、位置代号（+）、种类代号（—）、端子代号（：）。（请阅读P12～P17的内容）回路标号1、回路标号的一般原则；2、回路标号的分类。（请阅读P17～P19）表示各电气回路的种类和特征的方案符号和数字标号直流回路的标号：正极回路按奇数顺序（1、3、5、7…）标；负极回路按偶数回路（2、4、6、8…）标。交流回路的标号：交流一次回路中用个位数顺序区分回路的相数；用十位数字的顺序区分回路中的不同线段。（第一相：1、11、12；第二相：2、21、22：第三相：3、31、32电力拖动、自动控制电路的标号：一次回路：用文字符号与数字标号组成（如三相交流电源；L1、L2、L3）单根导线的表示（P25图1—15）（水平）一根导线（竖直）二线交叉（不联接）（二线交叉联接）（单边连接）（正确画法）（错误画法）导线暗敷导线明敷3多根导线数的表示方法（三根导线）L1L2L3水平三根线从竖直三根线分别连接引出水平三根线与竖直三根线交叉但不连接BV—500—（3×16+1×10）单塑绝缘铜导线—额定电压500V—三相导线截面积16mm2+中性线截面积10mm2TMY—3（80×6）+1（30×4）硬铜母线—3相、相线截面（宽×厚）80mm×6mm+中性线截面（宽×厚）30mm×4mm导线表示与说明①②BLV—500—（3×70+1×35）SC70—WE聚氯乙烯绝缘铝导线—额定电压500V—三相导线截面积70mm2+中性线截面积35mm2—穿内径为70mm的焊接钢管—沿墙明敷③PC20—WC：直径20mm的硬质塑料管、沿墙暗敷特定标记特定导线线端标记交流电源：相线：L1、L2、L3；中性线：N直流电源：正极：L+、负极：L-；中间线：M保护接地线：PE不接地保护导体：PU中性保护导体（保护接地线与中性线共用）：PEN低噪声（防干扰）接地导体：TE机壳或机架接地：MM；等电位连接：CC（P28表1—4）电气设备端子特定标记（P28表1—4）三相交流电动机：相线端子：U、V、W；零线端子：N直流电动机：正极端子：C、负极端子：D；中间线端子：M相位标记交流三相系统：第1相（L1、黄色）第2相（L2、绿色）第3相（L2、红色）N线及PEN线（淡蓝色）PE线（黄绿双色）直流系统：正极（L+、褚色）负极（L-、蓝色）元件的基本表示法KA1234KAKMKAKMKA集中表示法:分开表示法:触点垂直画法触点水平画法动合触点动断触点动合触点动断触点电气图分类功能性信息位置信息接线信息项目信息表示功能性信息的电气图框图原理图程序图时序图变频器交流电动机输入输出DC24VRHLHPKA报警灯电路顺序控制框图X0X1Y0Y0梯形程序图X0Y01234时序图表示位置信息的电气图安装简图1—光电传感器2—电感式接近开关3—电容式接近开关A、B—气缸6、7、8、9—磁性开关10——交流异步电动机11、12—出口溜槽13—传送带14—下料孔111210A67B891215mm130mm传送分拣设备俯视图1413位置Ⅱ位置Ⅲ23位置Ⅰ(2)...
