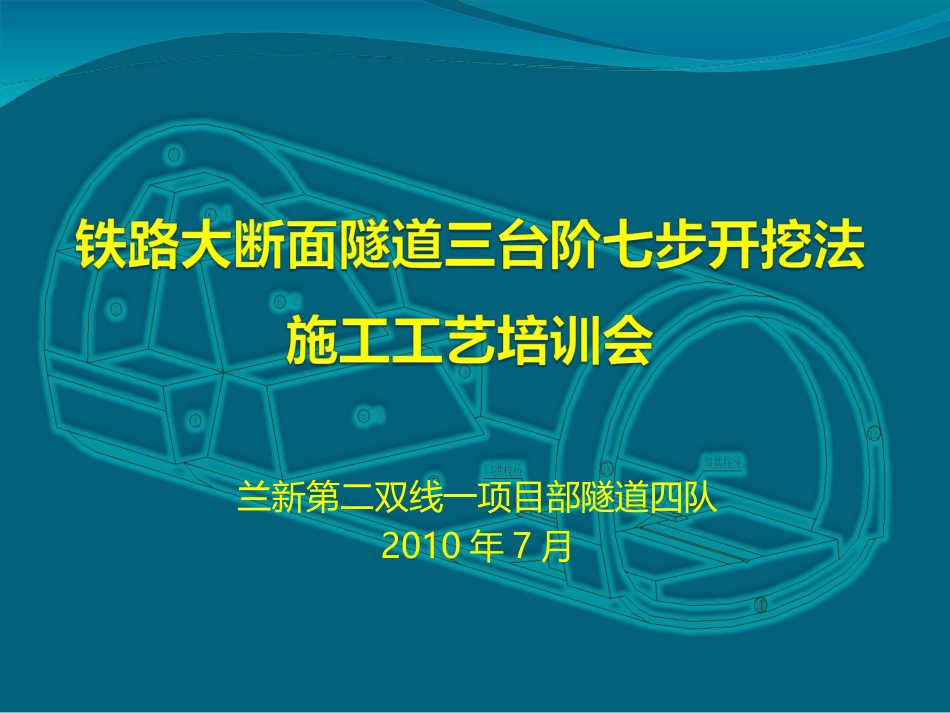

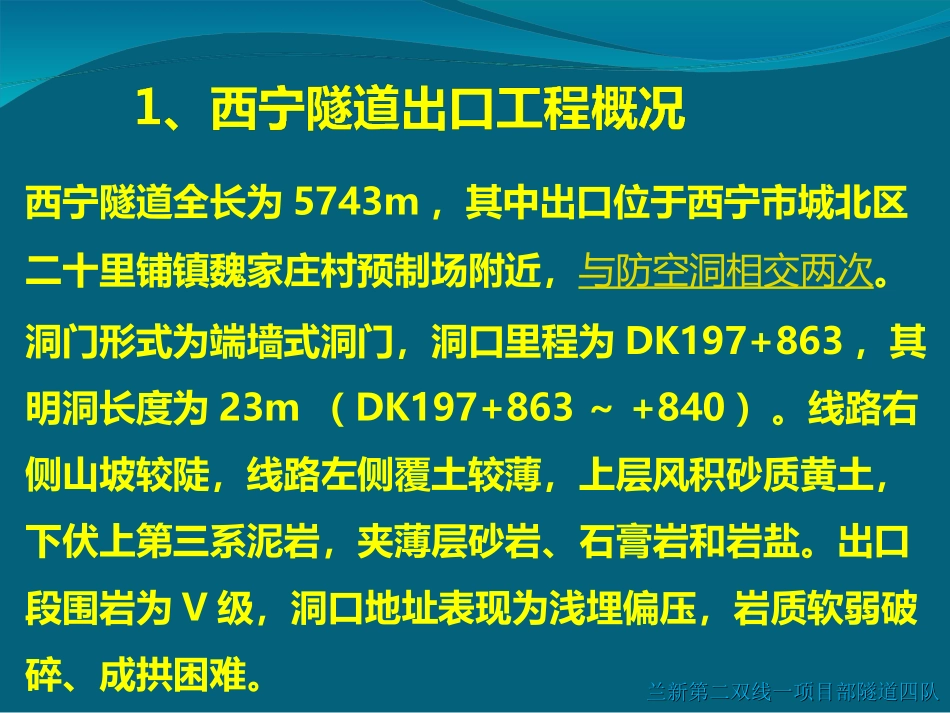

兰新第二双线一项目部隧道四队2010年7月兰新第二双线一项目部隧道四队兰新第二双线一项目部隧道四队兰新第二双线一项目部隧道四队兰新第二双线一项目部隧道四队西宁隧道全长为5743m，其中出口位于西宁市城北区二十里铺镇魏家庄村预制场附近，与防空洞相交两次。洞门形式为端墙式洞门，洞口里程为DK197+863，其明洞长度为23m（DK197+863～+840）。线路右侧山坡较陡，线路左侧覆土较薄，上层风积砂质黄土，下伏上第三系泥岩，夹薄层砂岩、石膏岩和岩盐。出口段围岩为V级，洞口地址表现为浅埋偏压，岩质软弱破碎、成拱困难。兰新第二双线一项目部隧道四队兰新第二双线一项目部隧道四队出口段平面线路处于半径为7000m的右偏圆曲线上，在纵断面上，出口处于人字坡段，洞口处于3‰下坡（出口往路线大里程方向）。出口端的明暗交界里程为DK197+840。隧道进洞采用拱部套拱和50根长30mΦ108大管棚预支护、三台阶七步法开挖的方法。兰新第二双线一项目部隧道四队兰新第二双线一项目部隧道四队铁路大断面隧道三台阶七步开挖法(以下简称“三台阶七步开挖法”)是以弧形导坑开挖留核心土为基本模式，分上、中、下三个台阶七个开挖面，各部位的开挖与支护沿隧道纵向错开、平行推进的隧道施工方法。兰新第二双线一项目部隧道四队兰新第二双线一项目部隧道四队1211栈桥仰拱衬砌三台阶七步开挖法施工立体效果图兰新第二双线一项目部隧道四队兰新第二双线一项目部隧道四队三台阶七步开挖法适用于开挖断面为100～180平方米，具备一定自稳条件的Ⅳ、V级围岩地段隧道的施工。主要表现包括：黄土、强风化岩层（强风化泥岩、强风化泥质粉砂岩等）。不适用于围岩地质为流塑状态、洞口浅埋偏压段（但经过反压处理或施做超前大管棚后可采用）。兰新第二双线一项目部隧道四队兰新第二双线一项目部隧道四队本隧道开挖断面约为150～165平方米，围岩级别为V级，上层风积砂质黄土，下伏上第三系泥岩，夹薄层砂岩、石膏岩和岩盐，虽然洞口地址表现为浅埋偏压，但洞口施做了一环30m长的Φ108超前大管棚支护，因此，可以采用三台阶七步开挖法。兰新第二双线一项目部隧道四队兰新第二双线一项目部隧道四队三台阶七步开挖法技术特点：（1）施工空间大，方便机械化施工，可以多作业面平行作业。部分软岩或土质地段可以采用挖掘机直接开挖，工效较高。（2）在地质条件发生变化时，便于灵活、及时地转换施工工序，调整施工方法。（3）适应不同跨度和多种断面形式，初期支护工序操作便捷。兰新第二双线一项目部隧道四队兰新第二双线一项目部隧道四队三台阶七步开挖法技术特点：（4）在台阶法开挖的基础上，预留核心土，左右错开开挖，利于开挖工作面稳定。（5）当围岩变形较大或突变时，在保证安全和满足净空要求的前提下，可尽快调整闭合时间。三台阶七步开挖法规避了侧壁导坑法、中隔壁法及交叉中隔壁法等需要拆除临时支护及受力转换造成不安全的因素，及时调整闭合时间，方便机械施工，利于施工工序转换。兰新第二双线一项目部隧道四队兰新第二双线一项目部隧道四队三台阶七步开挖法原则：采用三台阶七步开挖法施工应尽量缩短台阶长度，确保初期支护尽快闭合成环，仰拱和拱墙衬砌及时跟进，尽早形成稳定的支护体系。兰新第二双线一项目部隧道四队兰新第二双线一项目部隧道四队3.1施工工艺流程（1）三台阶七步开挖法可分为以下主要步骤：A、上部弧形导坑环向开挖，施做拱部初期支护；B、中、下台阶左右错开开挖，施做墙部初期支护：C、中心预留核心土开挖、隧底开挖，施做隧底初期支护。每部开挖后均应及时支护，隧底初期支护后应及时施做仰拱，尽早封闭成环。兰新第二双线一项目部隧道四队兰新第二双线一项目部隧道四队测量放样超前支护上部弧形导坑开挖断面处理、初支左右交错开挖中台阶、初支左右交错开挖下台阶、初支分段开挖隧底、初支施做仰拱、仰拱填充围岩稳定性评判修正支护参数三台阶七步开挖法工艺流程图满足断面检查不满足兰新第二双线一项目部隧道四队兰新第二双线一项目部隧道四队3.2施工作业（1）采用三台阶七步开挖法施工的隧道，应将超前地质预报纳入施工工序，并根据工程水文地质变化情况，及时调整各部...
