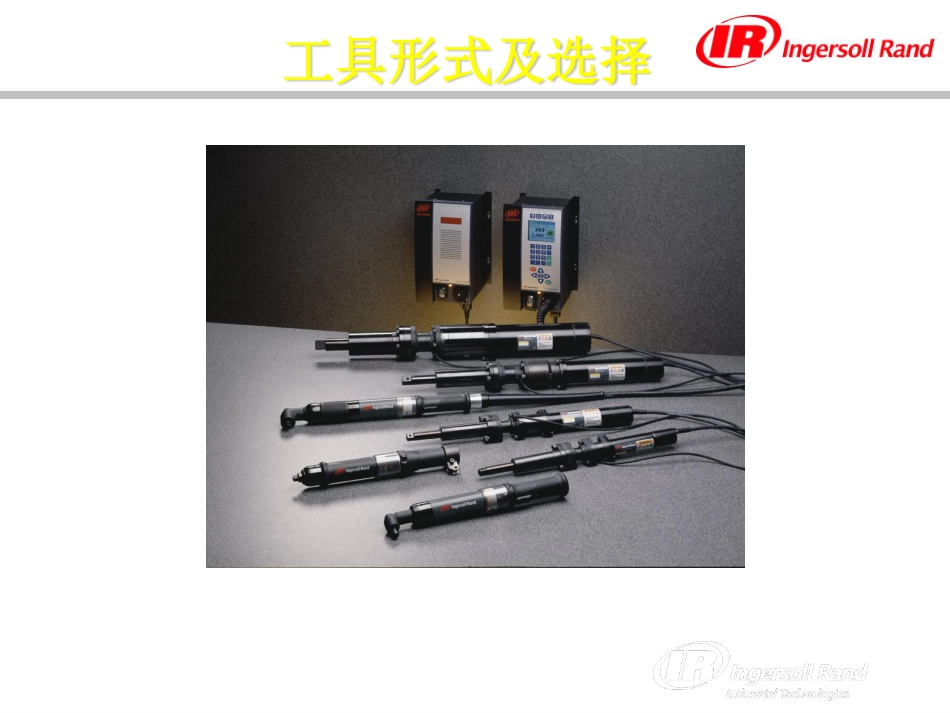

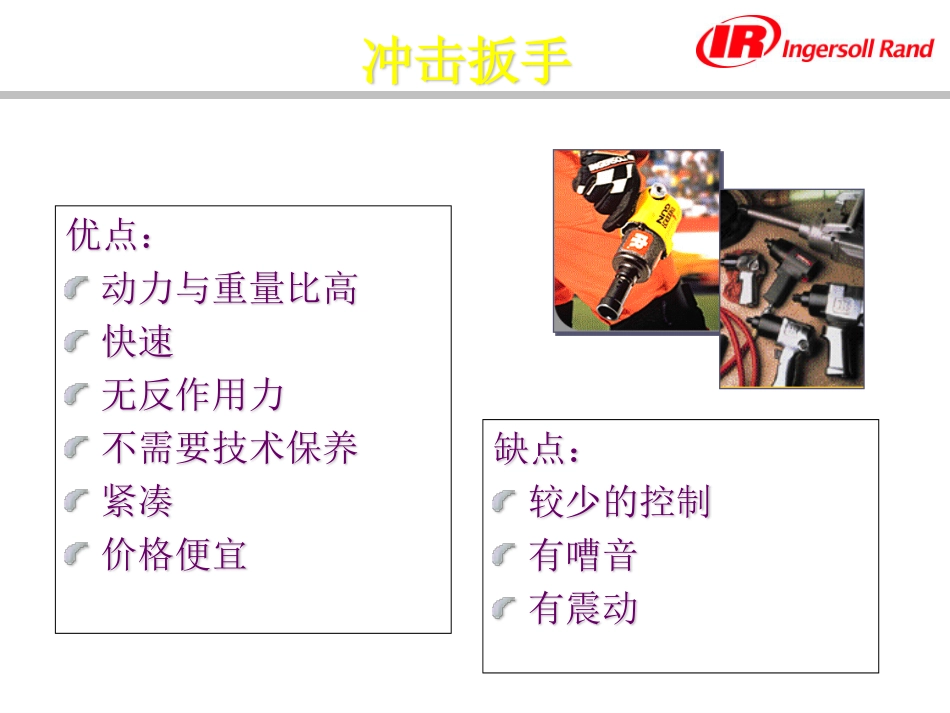

拧紧基础知识霍伟光英格索兰2015年工具形式及选择优点:动力与重量比高快速无反作用力不需要技术保养紧凑价格便宜缺点:较少的控制有嘈音有震动冲击扳手冲击扳手结构优点•输出扭矩大•快速•无反作用力•低噪音•在断气时达到扭矩•体积小缺点•需要专业人员维修•适合中等连接使用液压脉冲扳手液压脉冲工具的原理是采用标准叶片式马达驱动液压机构扭矩的传递是通过压缩液压机构腔中液压油而产生压差这个压差可以产生扭矩脉冲,并传递到螺栓当连接件由硬连接到软连接液压脉冲工具的扭矩输出会变化液压脉冲工具最适合的连接为中性连接或硬连接对于所有工具输出扭矩可以调整液压脉冲扳手液压脉冲扳手冲击扳手•精度:无要求的场合•金属与金属接触•振动高•噪音高•维修成本高较贵的锤片,凸轮和输出轴液压脉冲扳手•精度:+/-20%•非金属与金属接触•振动低•噪音低•维修成本低液压油,O形圈以及油封冲击扳手与液压脉冲扳手震动比较-液压脉冲扳手与冲击扳手0123456UW-6SLKALPHA-61UW-8SHKALPHA-80UW-9SKALPHA-90UW-13SKALPHA-130UW-6SLKALPHA-61UW-8SHKALPHA-80UW-9SKALPHA-90UW-13SKALPHA-130噪音水平比较-液压脉冲扳手与冲击扳手020406080100120UW-6SLKALPHA-61UW-8SHKALPHA-80UW-9SKALPHA-90UW-13SKALPHA-130UW-6SLKALPHA-61UW-8SHKALPHA-80UW-9SKALPHA-90UW-13SKALPHA-130振动和噪音水平比较缺点:无扭矩输出拧紧速度双手操作(弯角扳手)优点:很好地重复性不很贵不会过扭矩离合器型气动工具当工件达到预设扭矩时,离合器弹簧压缩触发机构切断马达的供气,该离合器可以提供非常好的重复性。离合器自动断气型扳手优点准确低噪音洁净带反馈控制人机工程设计运行成本低可以与PLC或网络连接缺点高投资有反作用力双手操作(弯角扳手)电动拧紧机IC1MIC1D拧紧机控制器操作者的人机工程设计(反作用杆,工具重量,机械臂位置,使用频率)使用频率螺栓和驱动形式螺栓的接近性连接件的重要性数据采集扭矩大小投资额使用动力可维护性拧紧方法拧紧工具选择可靠的螺栓连接取决于下面的因素:螺栓的质量和形式连接材料的一致性使用的装配工具装配方法和策略操作者影响摩擦系数的分散连接件的可维修性在设计产品的初始阶段就应选择工具和装配方式,这样是非常有效的拧紧工具选择综述扭矩测量术语动态扭矩-使用动力工具拧紧螺栓所达到的扭矩峰值-装配统计过程控制中的最好的和最准确的测量值静态扭矩-在螺栓处于静止状态下的扭矩值-仅在监视最小扭矩时使用扭矩测量术语残留扭矩-拧紧完成以后,在对螺栓沿同一方向拧紧所测量出的扭矩-由于所采用的测量工具不同,测量误差会比较大扭矩测量术语扭矩测量技术扭矩测量“标记法Back-to-the-Mark”准确度:高方便性/速度:低将要返松的螺栓作出标记,再拧紧到原来的位置真实检测动态拧紧扭矩适合带有螺纹的场合费时扭矩测量“返松法Off-torque”准确度:低方便性/速度:中测量返松的扭矩峰值所测量的返松扭矩与拧紧扭矩的偏差较大带响声手动扭矩扳手准确度:低方便性/速度:高在拧紧过程中,当工具达到预设扭矩时发出响声不是真正的检测方法—只是扭矩再复合的方法只能保证所要检查的螺栓已经拧紧扭矩测量扭矩测量扭矩手动扳手准确度:低方便性/速度:中用工具测量直到操作者感觉到螺栓转动在工具上指示的是峰值扭矩操作者的经验和连接件的条件对结果有影响扭矩测量扭矩/角度扳手带外部记录仪器准确度:较高方便性/速度:低可以测量动态扭矩设备笨重使用不方便扭矩测量扭矩/角度力矩扳手带有动态扭矩监测算法准确度:高方便性/速度:高真正测量动态扭矩,将螺栓旋转很小的角度2-4°动态扭矩静态扭矩峰值角度,q动态测量时的残留扭矩扭矩,T门槛扭矩转动角度2°-4°工件连接基础知识硬连接-30°或更少-较高扭矩斜率软连接-720°或更大-较低扭矩斜率工件连接基础知识硬连接从门槛扭矩到最终扭矩所转的角度为30°或更小(如:最终扭矩的10%到100%的角度为27°)软连接从门槛扭矩到最终扭矩所转的角度为720°(如:最终扭矩的10%到100%的角度为650°)根据ISO5393的标准来定义连接斜率对于同样的要求扭矩,连接斜率对于最终夹紧力的影响很大ClampLoad(torque)A...
