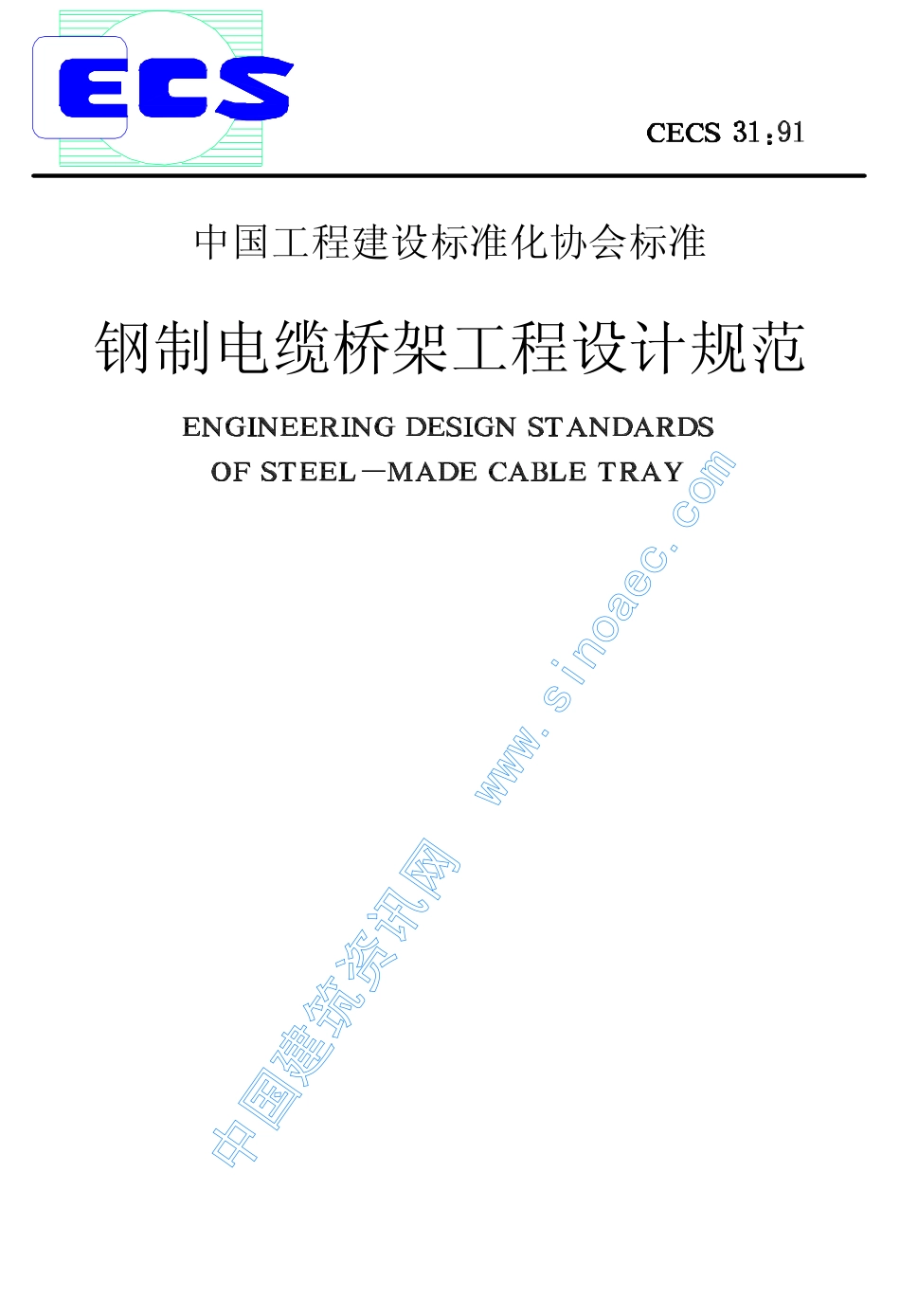

中国工程建设标准化协会标准钢制电缆桥架工程设计规范VIP专享VIP免费

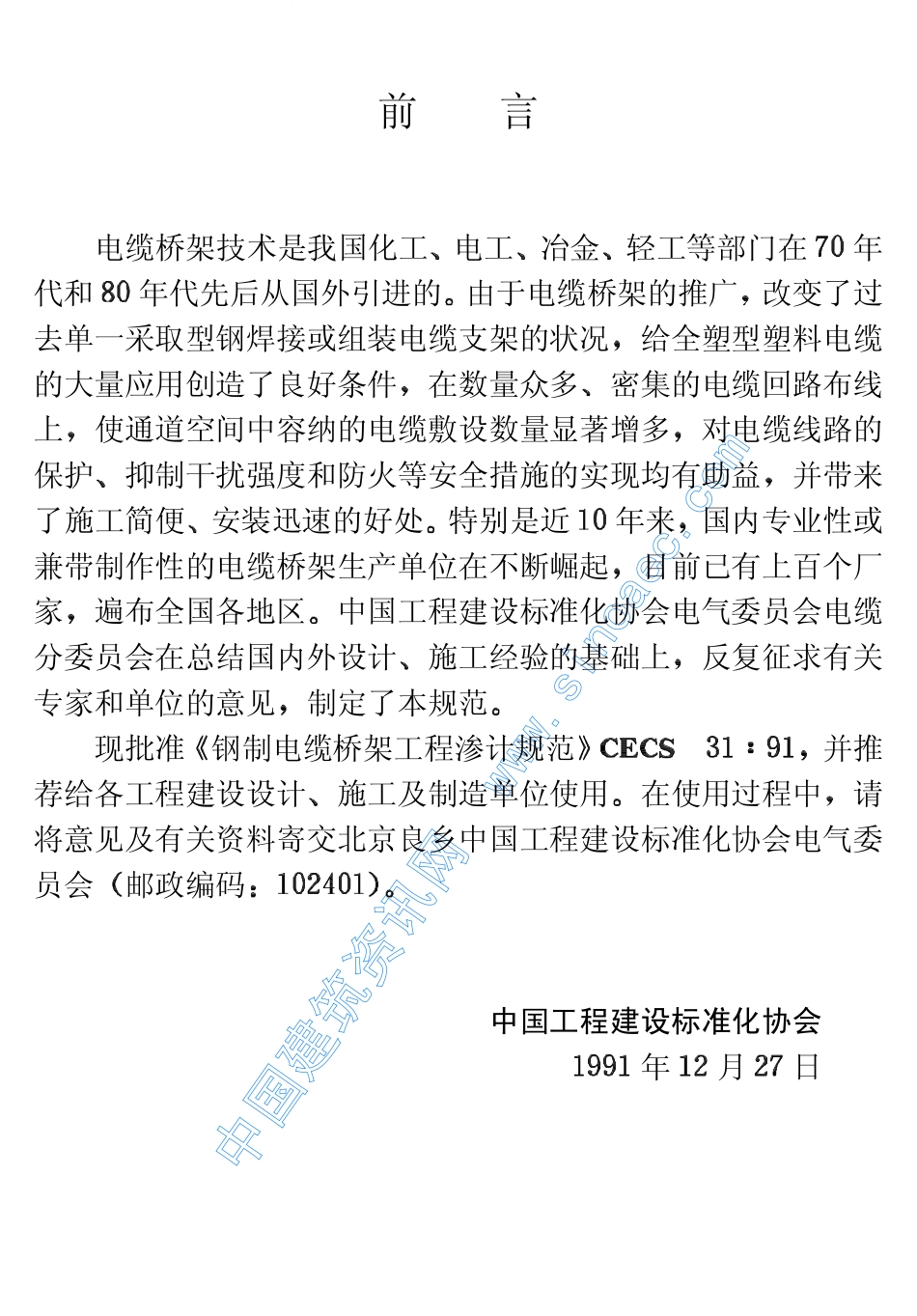

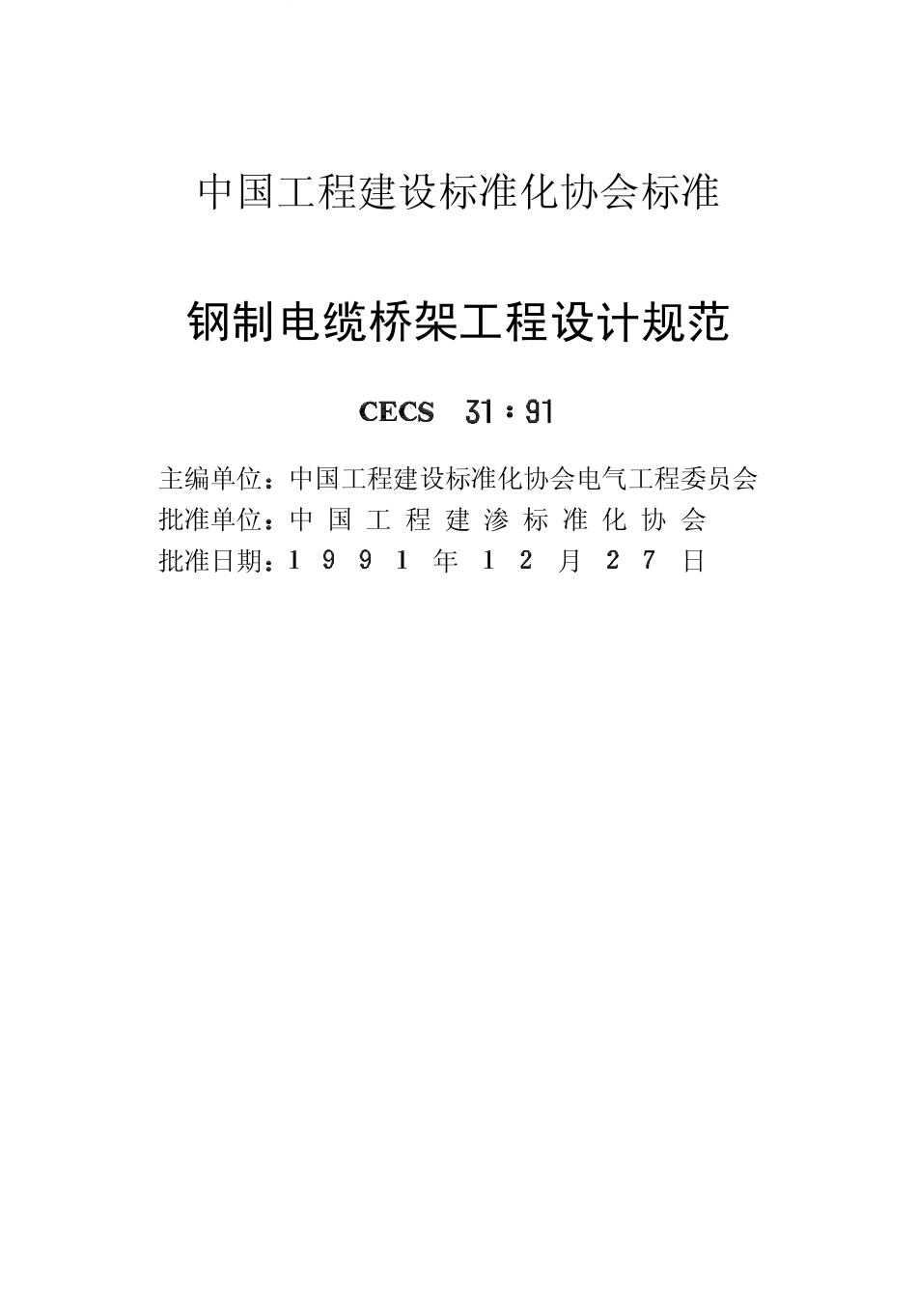

中国建筑资讯网www.sinoaec.com工程建设标准全文信息系统中国工程建设标准化协会标准钢制电缆桥架工程设计规范工程建设标准全文信息系统工程建设标准全文信息系统中国工程建设标准化协会标准钢制电缆桥架工程设计规范主编单位中国工程建设标准化协会电气工程委员会批准单位中国工程建渗标准化协会批准日期年月日中国建筑资讯网www.sinoaec.com工程建设标准全文信息系统工程建设标准全文信息系统前言电缆桥架技术是我国化工电工冶金轻工等部门在年代和年代先后从国外引进的由于电缆桥架的推广改变了过去单一采取型钢焊接或组装电缆支架的状况给全塑型塑料电缆的大量应用创造了良好条件在数量众多密集的电缆回路布线上使通道空间中容纳的电缆敷设数量显著增多对电缆线路的保护抑制干扰强度和防火等安全措施的实现均有助益并带来了施工简便安装迅速的好处特别是近年来国内专业性或兼带制作性的电缆桥架生产单位在不断崛起目前已有上百个厂家遍布全国各地区中国工程建设标准化协会电气委员会电缆分委员会在总结国内外设计施工经验的基础上反复征求有关专家和单位的意见制定了本规范现批准钢制电缆桥架工程渗计规范并推荐给各工程建设设计施工及制造单位使用在使用过程中请将意见及有关资料寄交北京良乡中国工程建设标准化协会电气委员会邮政编码中国工程建设标准化协会年月日中国建筑资讯网www.sinoaec.com工程建设标准全文信息系统工程建设标准全文信息系统目次第一章总则第二章桥架第一节名称定义结构类型及品种第二节型号及规格第三节技术要求第四节试验第五节检验第六节计价标志包装贮存第三章桥架工程设计第一节桥架型式及品种选择第二节托盘梯架规格选择第三节荷载等级选择第四节表面防腐处理方式选择第五节支吊架配置第六节防火第七节接地第八节桥架系统设计内容附录一桥架结构强度的计算方法附录二桥架荷载试验附录三热浸镀锌附着量试验方法重量法附录四热浸镀锌层均匀性试验方法硫酸铜试验附录五热浸镀锌层附着性锤击试验方法附录六接头导电性试验中国建筑资讯网www.sinoaec.com工程建设标准全文信息系统工程建设标准全文信息系统附录七环境条件等级附录八本规范用词说明附加说明中国建筑资讯网www.sinoaec.com工程建设标准全文信息系统工程建设标准全文信息系统第一章总则第条钢制电缆桥架以下简称桥架的设计制造及工程使用中必须贯彻执行国家有关技术方针政策应做到技术先进经济合理安全适用确保质量第条本规范适用于工业与民用建筑桥架工程设计施工以及桥架制造试验和检测第条桥架产品应经国家的桥架专业质量检测机构检测与认证第条电缆敷设工程使用桥架时除应按照本规范执行外尚应按国家有关标准的规定执行中国建筑资讯网www.sinoaec.com工程建设标准全文信息系统工程建设标准全文信息系统第二章桥架第一节名称定义结构类型及品种第条桥架是由托盘梯架的直线段弯通附件以及支吊架等构成用以支承电缆的具有连续的刚性结构系统的总称第条桥架可包含下列结构类型一有孔托盘是由带孔眼的底板和侧边所构成的槽形部件或由整块钢板冲孔后弯制成的部件二无孔托盘是由底板与侧边构成的或由整块钢板弯制成的槽形部件三梯架是由侧边与若干个横档构成的梯形部件四组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件第条桥架可包含下列结构品种一直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件二弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件可包含下列品种水平弯通在同一水平面改变托盘梯架方向的部件分四种水平三通在同一水平面以分开三个方向连接托盘梯架的部件分等宽变宽两种水平四通在同一水平面以分开四个方向连接托盘中国建筑资讯网www.sinoaec.com工程建设标准全文信息系统工程建设标准全文信息系统梯架的部件分等宽变宽两种上弯通使托盘梯架从水平面改变方向向上的部件分四种下弯通使托盘梯架从水平面改变方向向下的部件分四种垂直三通在同一垂直面以分开三个方向连接托盘梯架的部件分等宽变宽两种垂直四通在同一垂直面以分开四个方向连接托盘梯架的部件分等宽变宽两种变径直通在同一平面上连接不同宽度...
