第三章 机组的控制及安全保护VIP免费

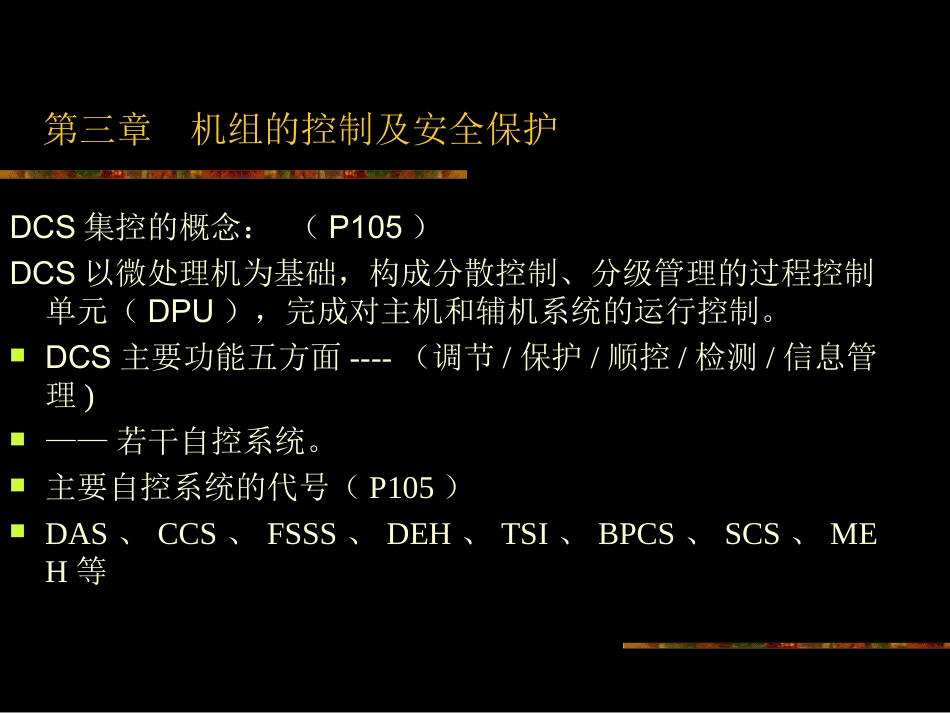

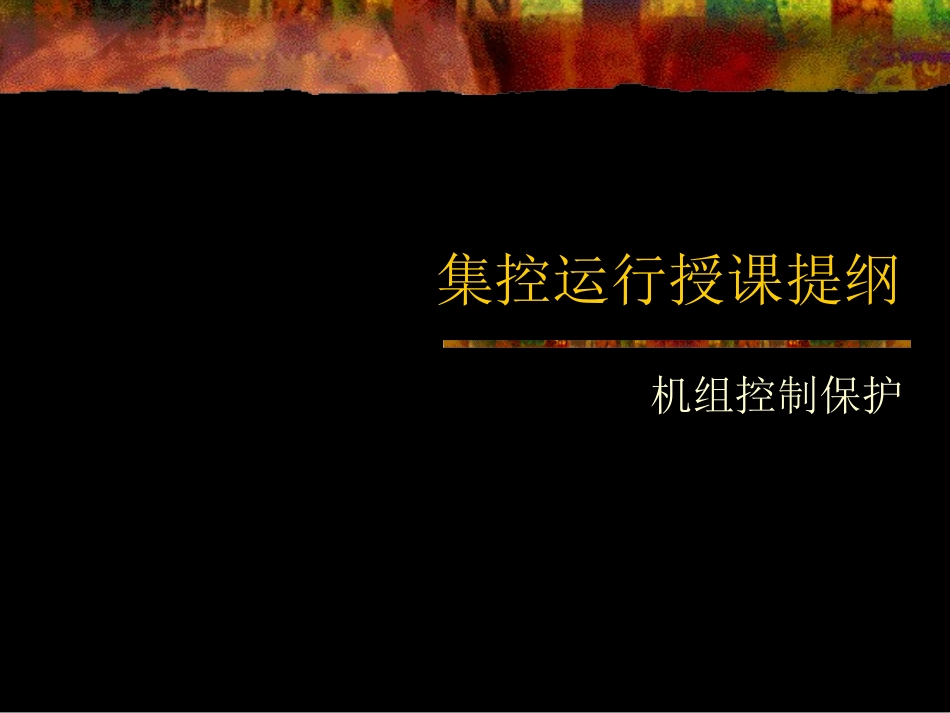

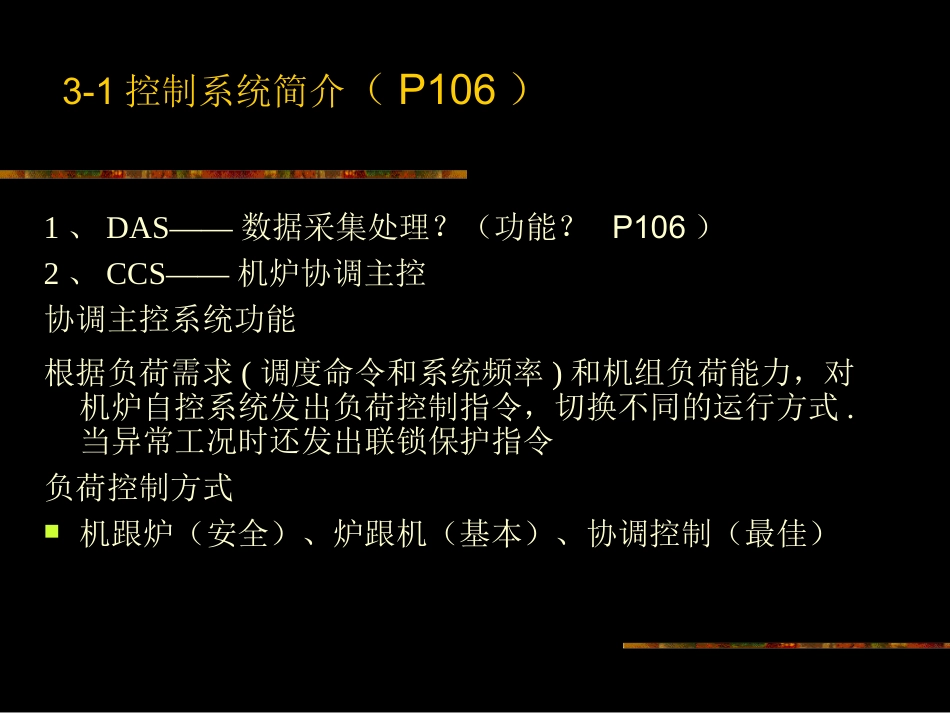

集控运行授课提纲机组控制保护第三章机组的控制及安全保护DCS集控的概念：（P105）DCS以微处理机为基础，构成分散控制、分级管理的过程控制单元（DPU），完成对主机和辅机系统的运行控制。DCS主要功能五方面----（调节/保护/顺控/检测/信息管理)——若干自控系统。主要自控系统的代号（P105）DAS、CCS、FSSS、DEH、TSI、BPCS、SCS、MEH等3-1控制系统简介（P106）1、DAS——数据采集处理？（功能？P106）2、CCS——机炉协调主控协调主控系统功能根据负荷需求(调度命令和系统频率)和机组负荷能力，对机炉自控系统发出负荷控制指令，切换不同的运行方式.当异常工况时还发出联锁保护指令负荷控制方式机跟炉（安全）、炉跟机（基本）、协调控制（最佳）3、锅炉控制系统1)锅炉调节系统(若干)2)FSSS/BMP炉膛安全保护和燃烧器控制----控磨煤机、燃烧器，风门4、汽机控制系统——DEH、ETS、TSI、ATC5、电气控制系统（图3-2）—励磁、调速、同期并列控制及自动发电AGS、厂用电控制6、SCS——辅机系统顺控SCS——包括锅炉风烟系统、化水系统、燃油系统、辅汽系统、汽水系统、凝汽器系统、汽机油系统，循环水系统和冷却水系统等注：协调控制，局部控制，给水调节，汽温控制，旁路控制-----属于闭环调节3-2负荷协调控制系统要求负荷快速响应、运行方式切换、防动态超速协调控制系统组成协调主控系统------锅炉调节系统|____汽机调节系统3-2/一、负荷协调控制方式负荷控制方式机跟炉（安全）、炉跟机（基本）、协调控制（最佳）协调控制优点——能快速跟踪电网负荷需求；又能迅速补充燃料、调整燃烧，保证主汽压的基本稳定1、主控系统基本构成方块图（下页）负荷指令处理装置（负荷指令运算、机组负荷能力运算）机炉主控制器2、系统运行方式参与调频时协调控制/自动/手动切换为其它方式三、协调控制系统原理方框图（下页）3-2/二、负荷主控系统协调控制系统方框图3-2/四、协调控制系统原理方框图3-3锅炉FSSS/BMP系统两大任务1）燃烧器及其辅机启停控制；2）炉膛燃烧安全保护。CCS—FSSS——DAS一、主要功能（框图P124图3-17）1、锅炉启停控制——锅炉吹扫、点火、油系统及油层控制，制粉系统和煤层控制，火检2、二次风门控制、3、一次风机等辅机监控4、事故处理及联锁——主燃料跳闸MFT，5、运行监视和报警与CCS配合实现机组FCB和RB。二、FSSS工作描述（P166）对燃烧系统连续监视、逻辑判断动作指令联锁程控完成燃烧器及有关辅机启停操作或处理未事故。FSSS与CCS被视为现代锅炉控制的两大支柱注CCS主要实现锅炉运行参数调节，也有联锁保护FSSS不直接参与燃料和风量调节，主要是逻辑控制保安全三、FSSS的组成——四部分（图4-15）控制盘（开关按扭，指示灯，跳闸首出原因）敏感元件（检测燃烧、燃料及风的压力温度流量）、驱动器（对调节挡板启闭指令送CCS系统执行逻辑系统。CRT图形站（OIS）—主要有炉膛燃油系统图，制粉系统图炉膛火焰等模拟图，。还可显示主燃料跳闸、炉膛吹扫、油层启动等逻辑组态图，3-3/四、FSSS运行控制（选讲）1、锅炉吹扫吹扫的目的和条件；吹扫程控框图P169（图4-1）2、自动点火控制----P175，图4-223、风门挡板控制P1754、事故状态下燃烧器的投切控制P175当FCB时，FSSS根据稳燃要求自动选择投切油枪/煤燃烧器当RB时，由CCS选择辅机允许的负荷及运行方式，FSSS根据自动选择投切油枪/煤燃烧器5、MFT保护（P170）1）MFT动作条件（紧急停炉条件）--水位异，风机全跳，燃料断，火焰灭，炉压异，汽温高，空预器全停，给水泵全停，手动跳——MFT切断所有燃料，通过总联锁紧急停炉停机。2）MFT保护主要内容MFT-——汽机跳、发电机跳、汽动泵跳、电动泵启、燃烧器全停延时轻油系统停、制粉系统停、一次风机停3）MFT动作后处理原则监调汽包水位、调节炉压、迅查原因、极热态启动准备（启重油泵、吹扫等）、原因不清按停炉处理4）MFT跳闸程控（P174图4-20）P173有条件之一——MFT动作，显示首出跳闸原因。在下次启动吹扫指令时显示灯灭吹扫完成后MFT状态解除3-4汽机控制系统（P141）一、DEH系统1、组成（图3-31）2、DEH功...
