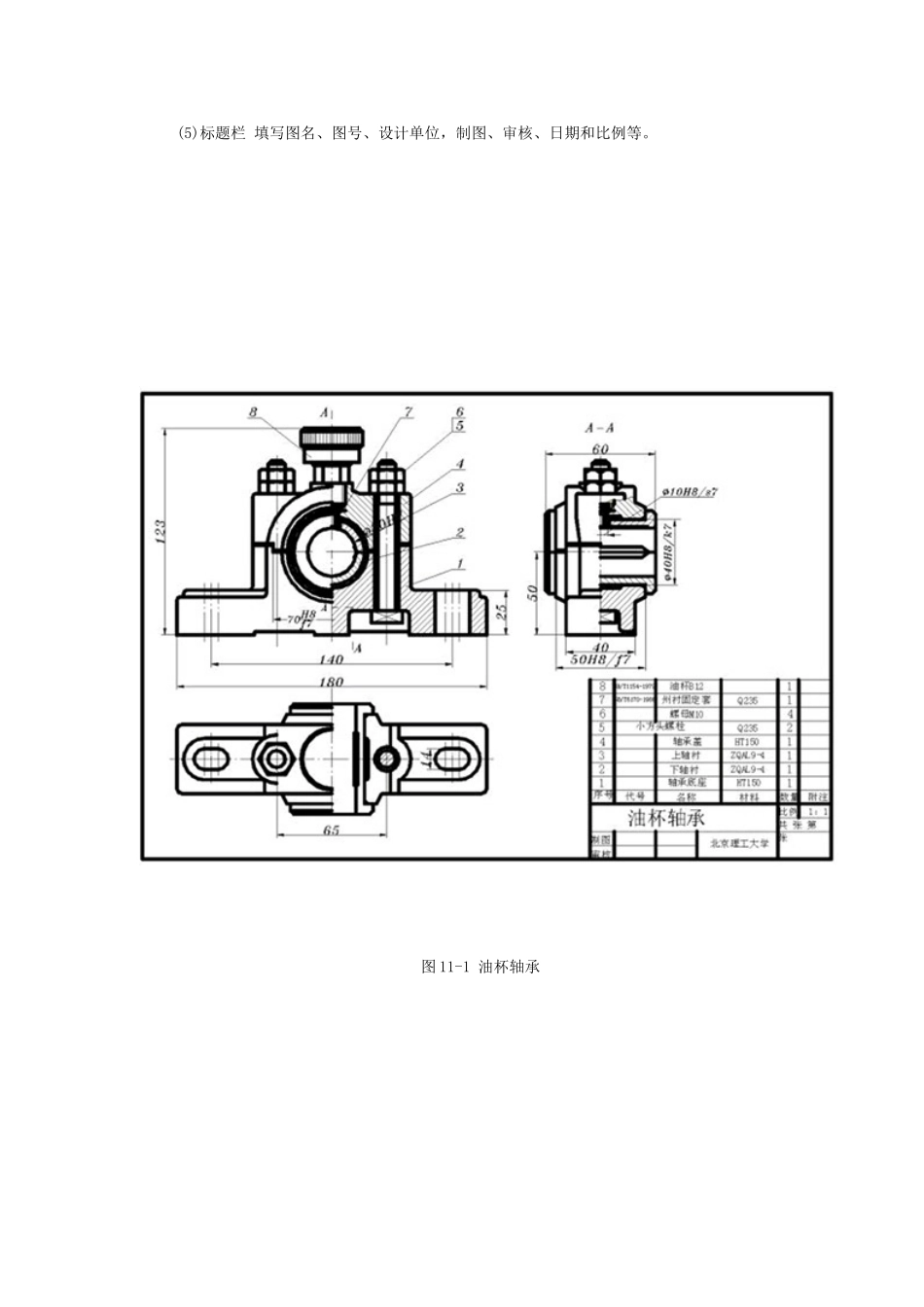

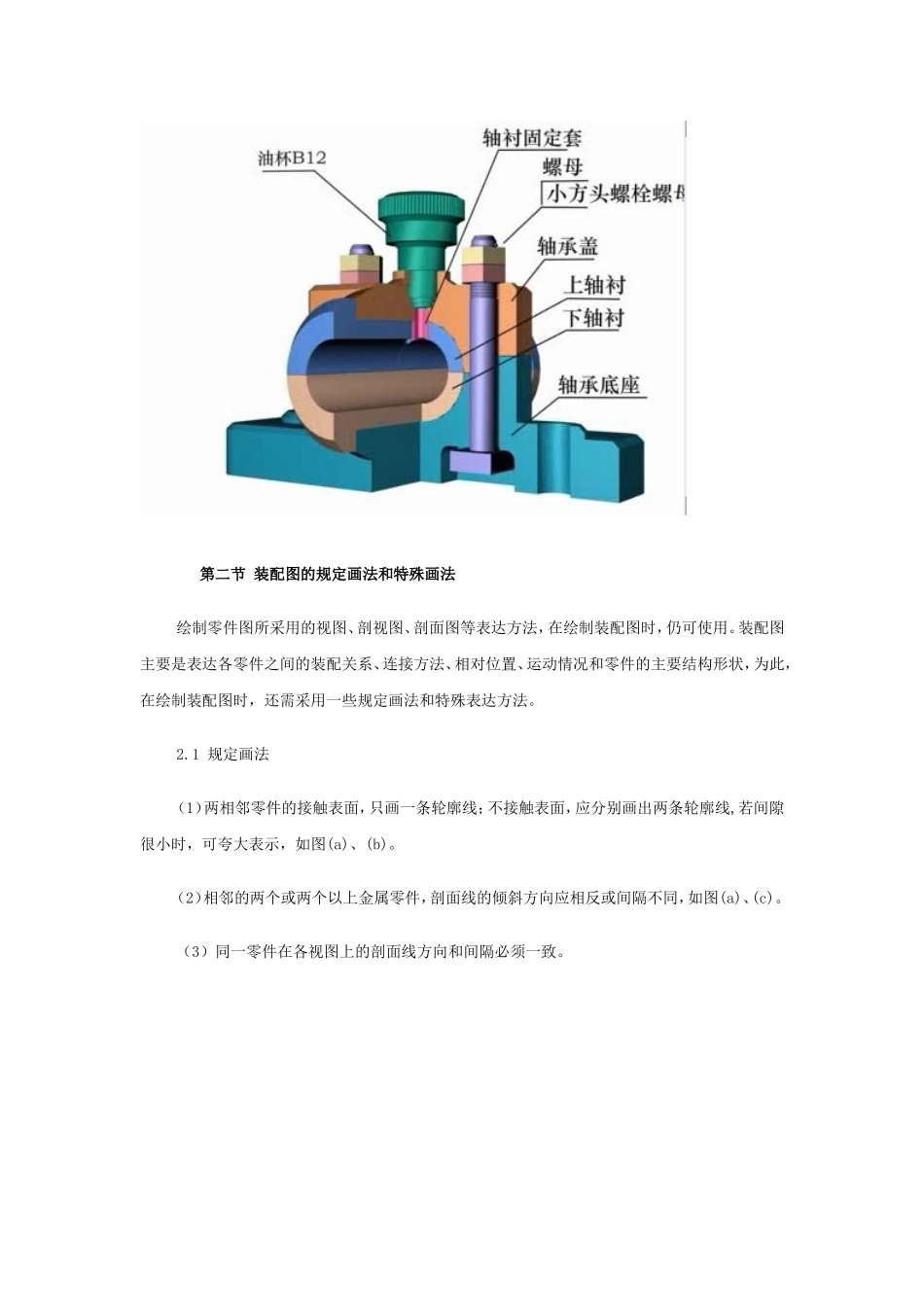

第一节装配图的用途和内容装配图是表达机器或部件的图样。在进行装配、调整、检验和维修时都需要装配图。设计新产品、改进原产品时都必须先绘制装配图，再根据装配图画出全部零件图。装配图一般应包括的内容：(1)一组图形表达出机器或部件的工作原理、零件之间的装配关系和主要结构形状。(2)必要的尺寸主要是指与部件或机器有关的规格，装配，安装，外形等方面的尺寸。(3)技术要求提出与部件或机器有关的性能，装配，检验，试验，使用等方面的要求。(4)编号和明细栏说明部件或机器的组成情况，如零件的代号、名称、数量和材料等。(5)标题栏填写图名、图号、设计单位，制图、审核、日期和比例等。图11-1油杯轴承第二节装配图的规定画法和特殊画法绘制零件图所采用的视图、剖视图、剖面图等表达方法，在绘制装配图时，仍可使用。装配图主要是表达各零件之间的装配关系、连接方法、相对位置、运动情况和零件的主要结构形状，为此，在绘制装配图时，还需采用一些规定画法和特殊表达方法。2.1规定画法（1）两相邻零件的接触表面，只画一条轮廓线；不接触表面，应分别画出两条轮廓线,若间隙很小时，可夸大表示，如图(a)、(b)。（2）相邻的两个或两个以上金属零件，剖面线的倾斜方向应相反或间隔不同，如图(a)、(c)。（3）同一零件在各视图上的剖面线方向和间隔必须一致。（4）在装配图中，当剖切平面通过螺钉、螺母、垫圈等紧固件以及轴、连杆、球、钩子、键、销等实心零件的轴线时，，则这些零件均按不剖切绘制。如需要特别表明这些零件上的局部结构，如凹槽、键槽、销孔等则可用局部剖视表示。当剖切平面垂直于这些零件的轴线剖切时，需画出剖面线。2.2特殊表达方法2.2.1沿结合面剖切和拆卸在装配图中可假象沿某些零件的结合面剖切或假象将某些零件拆卸后绘制，需要说明时可加标注“拆去××等”。（1）拆卸与剖视结合。如图11-1油杯轴承的俯视图是假象用剖切平面沿轴承盖和轴承底座的空隙及上下轴衬的接触面剖切，由于剖切平面垂直于螺栓轴线，故在螺栓被切断处画上剖面线。（2）部分拆卸。有时为了在某个视图上把装配关系或某个零件的形状表达清楚，或为了简化图形，可将某些零件在该视图上拆去不画。如下图球阀的左视图，是拆去件10、11、12后画出的。2.2.2假象画法为表达部件或零件与相邻的其它辅助零件部件的关系，可用双点划线画出这些辅助零件部件的轮廓线。如下图，与车尾架相邻的车床导轨就是用双点划线画出的。对于运动的零件，当需要表明其运动范围或运动的极限位置，也用双点划线表示。如此图中的手柄，在一个极限位置处画出该零件，又在另一个极限位置处用双点划线画出其外形轮廓。2.2.3移出画法在装配图中，当零件的结构形状需要表示而又未能表示清楚时，可单独画出该零件的一个视图或几个视图，并在该视图得上方逐出零件的编号和投影方向。2.2.4简化画法在装配图中，对零件的部分工艺结构，如小圆角倒角退刀槽等，可省略不画。对于装配图中若干相同零件如螺栓连接等，可仅详细的话出一组或几，其余则以点划线表示其中心位置。装配图中的滚动轴承可以一半画成剖面图，另一半用相交的细实线表示。当剖切平面通过的某个部件为标准化产品，或者该部件已在其它装配图中表达清楚，可只画出其外形。2.2.5夸大画法在装配图中，对薄片零件细丝弹簧或较小间隙等，允许夸大画出。2.3装配图的视图选择画装配图时，首先要分析部件的工作情况和装配结构特征，然后选择一组图形，把部件的工作原理、装配关系和零件的主要结构形状表达清楚。（1）主视图的选择。选择主视图的原则是：尽量符合部件的工作位置和能表达主要装配干线或较多的装配关系，及部件的工作原理。（2）其它视图的选择。在选择主视图时，还应选用适当的其它视图及相应的表达方法，来补充主视图中未表达清楚的有关工作原理、装配关系和主要零件的结构形状等内容。选择每个视图或每种表达方法，都应有明确的目的性。整个表达方案应力求简练、清晰、正确。下面以上图手压阀装配图为例说明其视图的选择：手压阀是安装在管道上，用以控制液体流量的装置。手压阀的主视图是按工作位置绘制的，主视图取全剖视以表示沿件5阀件...
