钢筋力学性能检验试题09VIP免费

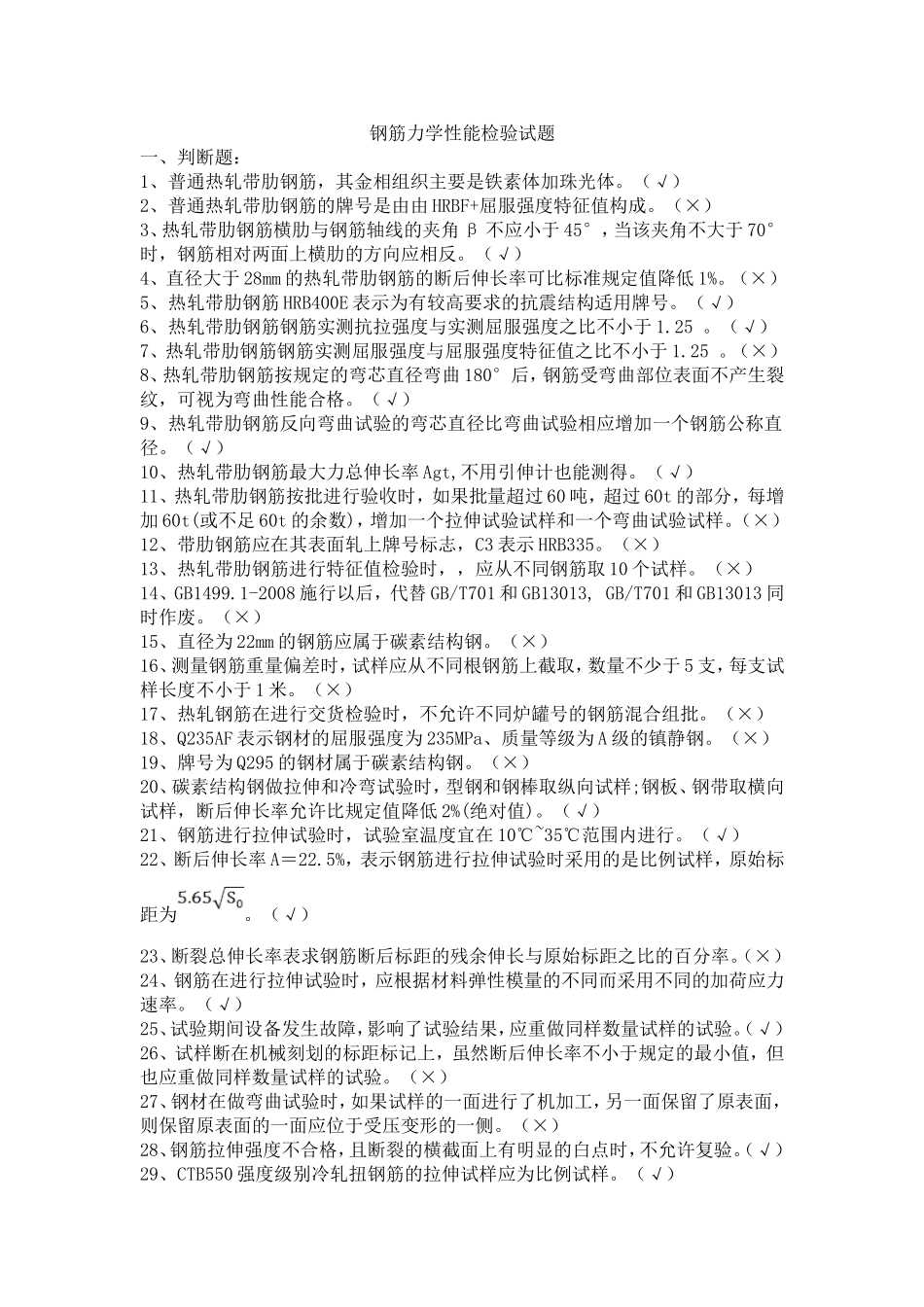

钢筋力学性能检验试题一、判断题：1、普通热轧带肋钢筋，其金相组织主要是铁素体加珠光体。（√）2、普通热轧带肋钢筋的牌号是由由HRBF+屈服强度特征值构成。（×）3、热轧带肋钢筋横肋与钢筋轴线的夹角β不应小于45°，当该夹角不大于70°时，钢筋相对两面上横肋的方向应相反。（√）4、直径大于28mm的热轧带肋钢筋的断后伸长率可比标准规定值降低1%。（×）5、热轧带肋钢筋HRB400E表示为有较高要求的抗震结构适用牌号。（√）6、热轧带肋钢筋钢筋实测抗拉强度与实测屈服强度之比不小于1.25。（√）7、热轧带肋钢筋钢筋实测屈服强度与屈服强度特征值之比不小于1.25。（×）8、热轧带肋钢筋按规定的弯芯直径弯曲180°后，钢筋受弯曲部位表面不产生裂纹，可视为弯曲性能合格。（√）9、热轧带肋钢筋反向弯曲试验的弯芯直径比弯曲试验相应增加一个钢筋公称直径。（√）10、热轧带肋钢筋最大力总伸长率Agt,不用引伸计也能测得。（√）11、热轧带肋钢筋按批进行验收时，如果批量超过60吨，超过60t的部分，每增加60t(或不足60t的余数)，增加一个拉伸试验试样和一个弯曲试验试样。（×）12、带肋钢筋应在其表面轧上牌号标志，C3表示HRB335。（×）13、热轧带肋钢筋进行特征值检验时，，应从不同钢筋取10个试样。（×）14、GB1499.1-2008施行以后，代替GB/T701和GB13013,GB/T701和GB13013同时作废。（×）15、直径为22mm的钢筋应属于碳素结构钢。（×）16、测量钢筋重量偏差时，试样应从不同根钢筋上截取，数量不少于5支，每支试样长度不小于1米。（×）17、热轧钢筋在进行交货检验时，不允许不同炉罐号的钢筋混合组批。（×）18、Q235AF表示钢材的屈服强度为235MPa、质量等级为A级的镇静钢。（×）19、牌号为Q295的钢材属于碳素结构钢。（×）20、碳素结构钢做拉伸和冷弯试验时，型钢和钢棒取纵向试样;钢板、钢带取横向试样，断后伸长率允许比规定值降低2%(绝对值)。（√）21、钢筋进行拉伸试验时，试验室温度宜在10℃~35℃范围内进行。（√）22、断后伸长率A＝22.5%，表示钢筋进行拉伸试验时采用的是比例试样，原始标距为。（√）23、断裂总伸长率表求钢筋断后标距的残余伸长与原始标距之比的百分率。（×）24、钢筋在进行拉伸试验时，应根据材料弹性模量的不同而采用不同的加荷应力速率。（√）25、试验期间设备发生故障，影响了试验结果，应重做同样数量试样的试验。（√）26、试样断在机械刻划的标距标记上，虽然断后伸长率不小于规定的最小值，但也应重做同样数量试样的试验。（×）27、钢材在做弯曲试验时，如果试样的一面进行了机加工，另一面保留了原表面，则保留原表面的一面应位于受压变形的一侧。（×）28、钢筋拉伸强度不合格，且断裂的横截面上有明显的白点时，不允许复验。（√）29、CTB550强度级别冷轧扭钢筋的拉伸试样应为比例试样。（√）30、冷轧扭钢筋的试样应由钢筋验收批中随机抽取。取样部位应距钢筋末端不小于500mm。试样长度宜取奇数倍节距。（×）31、冷轧扭钢筋当钢筋力学与工艺性能经复验合格，但截面控制尺寸小于标准规定值，该批钢筋应降直径规格使用。（√）32、冷轧扭试验时加载速率不宜大于2kN/min。（√）33、对钢筋机械连接I级接头，进行单向拉伸试验时，如果试件断于钢筋母材，则可判为试件合格。（√）34、对钢筋机械连接I级接头，进行单向拉伸试验时，如果试件断于接头长度区段，则可判为试件合格。（×）35、钢筋机械接头现场检验时，若连续10批检验合格，则可将验收的数量扩大一倍。（√）36、钢筋焊接接头检验，当试验结果有2个试件的抗拉强度小于钢筋规定的抗拉强度时，可一次判为不合格。（√）37、钢筋焊接接头检验时，当接头试件虽断于焊缝或热影晌区，呈脆性断裂，但其抗拉强度大于或等于钢筋规定抗拉强度的1.10倍时。可按断于焊缝或热影响区之外，呈延性断裂同等对待。（√）38、钢筋气压焊接头进行检验时，只做拉伸试验，不做弯曲试验。（×）39、HRB335钢筋做弯曲性能检验时，弯心直径为3d。（×）40、HRBF335钢筋的抗拉强度应不低于490MPa。（×）二、单项选择题：1、热轧带肋钢筋按C分为335、400、500级。A、屈服强度B、抗拉强度C、屈...
