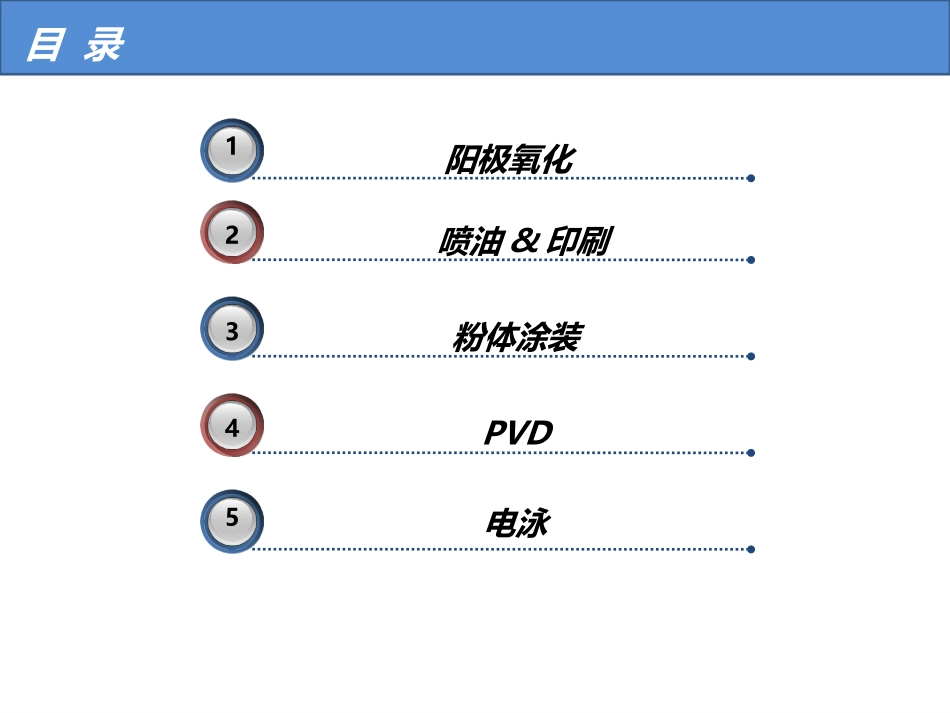

阳极氧化&涂装&PVD&电泳简介Mar’2012报价与供应商开发SOLUTIONMADESOLID3阳极氧化3目录3喷油&印刷粉体涂装电泳PVD12345阳极氧化一、阳极氧化1.陽極氧化工藝從電解液方面的分類a.硫酸系1.無機酸b.鉻酸系c.磷酸系一.酸性電解質2.有機酸a.草酸系b.磺基水楊酸等3.混合酸1.氫氧化鈉系二.鹼性電解液2.磷酸鈉系3.磷酸二氫鈉系4.氫氧化銨系三.非水電解液1.溶融電解液2.硼酸甲酸胺系一、阳极氧化ABC鋁基件阻擋層多孔層Al2O3.H2O2.鋁陽極氧化膜生成過程示意圖一、阳极氧化3.阳极氧化工艺流程：脫脂化學拋光鹼性腐蝕染色前處理陽極氧化剝黑膜染色封孔烘乾一、阳极氧化飾物化妝品美容品3c產品4.裝飾、3C產品的應用一、阳极氧化工業材料5.工業產品的應用一、阳极氧化汽车零件建筑材料6.無序式迷彩雙色陽極技術一、阳极氧化7.遮蔽式雙色陽極一、阳极氧化褪氧化膜褪氧化膜一次染色一次染色一次陽極一次陽極褪油墨褪油墨鹼咬鹼咬化拋化拋固化固化遮蔽遮蔽封孔封孔脫脂脫脂機拋機拋成品成品清洗清洗封孔封孔二次染色二次染色二次陽極二次陽極沖壓工件沖壓工件8.遮蔽式雙色陽極流程一、阳极氧化9.化学蚀刻阳极氧化一、阳极氧化10.陽極氧化生产线（下料區）一、阳极氧化11.陽極氧化生產線(全自動)一、阳极氧化喷漆喷漆&&印刷印刷二、喷漆&印刷噴漆及印刷介紹1.什么是喷漆：噴漆就是涂裝的的一种﹐是指利用涂裝設備和工具﹐將油漆等涂料薄而均勻地涂布在被涂物表面的工藝﹒2.原理：目前所用的方法是空气噴涂法﹐是利用壓縮空气﹐將涂料從噴槍中噴出并霧化﹐在气流的帶動下涂到被涂件表面上形成涂膜的一种涂裝方法﹒3.优点：适用范圍廣﹐涂裝效率高﹐涂膜質量好﹒4.缺點：涂料消耗大（利用率50％）﹐環境污染較嚴重﹐對操作工人健康有損害﹒5.常用噴涂設備：噴槍﹑壓縮空气供給和淨化系統﹑輸漆裝置﹑噴漆室﹒·二、喷漆&印刷喷枪二、喷漆&印刷喷房二、喷漆&印刷二、喷油&印刷6.絲印1﹒絲印又叫网印﹐是用网版進行印刷的工藝﹒絲印网版依所要印刷的內容在版上將膠膜腐蝕掉油墨從膠膜腐蝕掉的地方穿過﹐印在產品上﹒2﹒絲印還要用到油墨刮刀﹐絲印台﹑固定產品的冶具﹒3﹒丝印的产品：丝印机二、喷漆&印刷手动丝印台自动丝印机网版二、喷漆&印刷网版网版制作移印的产品7.移印移印是用橡膠膠頭沾取鋼版凹陷字体﹑圖案處的油墨﹐再轉印到產品上﹒移印除鋼版﹑膠頭外﹐還要用到移印机﹐也要用冶具固定產品﹒移印机同時需要壓縮空气和電源來供應它﹒二、喷油&印刷移印机二、喷油&印刷移印用的辅材：移印钢版移印胶头二、喷油&印刷8.移印钢板的制作过程二、喷油&印刷9.移印胶头的制作过程粉体涂装粉体涂装三、粉体涂装三、粉体涂装此一涂装法是利用电磁正负相吸将涂料雾化粒子感应为负极,涂装产品通电导磁为正極,造成静电感应现象,将涂料吸附于涂装物表面,此方式称之为静电涂装。1.靜電塗裝之原理带电的涂料粒子产品产品通过线体接地电极三、粉体涂装2.粉體塗裝之特色優點1.高性能塗膜2.減少公害3.無須溶劑4.塗料損失率少5.可得高膜厚缺點1.調色困難2.粉塵爆炸的疑慮3.塗膜狀態不如溶劑型4.不易換色5.不易薄塗6.物件凹部不易塗裝三、粉体涂装設備簡介粉體專用噴槍及電荷產生器粉體專用噴槍及電荷產生器三、粉体涂装4.粉體塗裝製程前處理(脫脂除銹)靜電粉體塗裝加熱溶解160~220℃數分鐘放冷三、粉体涂装項目粉體塗裝溶劑型塗裝塗膜外觀良好良好一次噴塗膜厚30~200um10~40um密著性非常好良好耐衝擊性非常好良好耐酸鹼性非常好良好鹽水噴霧1000小時(視素材,處理)300小時(視素材,處理)針孔/垂流佳較差塗料使用率90%60%以下回收可回收使用無法回收自動化可可噴塗成本低高換色較難高烘烤時間短(8~20分)長(15~60分)烘烤溫度較高(140~200度)較低(40~160度)衛生性良好不良公害小大易造成火災小易溫溼度影響小大塗膜性能經濟效益公安環保5.粉體塗裝與喷油塗裝比較真空电镀真空电镀四、真空电镀四、真空电镀1.真空薄膜沉积的两种常见的制程物理氣相沉积--PVD（PhysicalVaporDeposition）PVD顧名思義是以物理機制來進行薄膜堆積而不涉及化學反應的製程技術，所謂物理機制是物質的相變化現象。化學氣相沈積CVD（Che...
