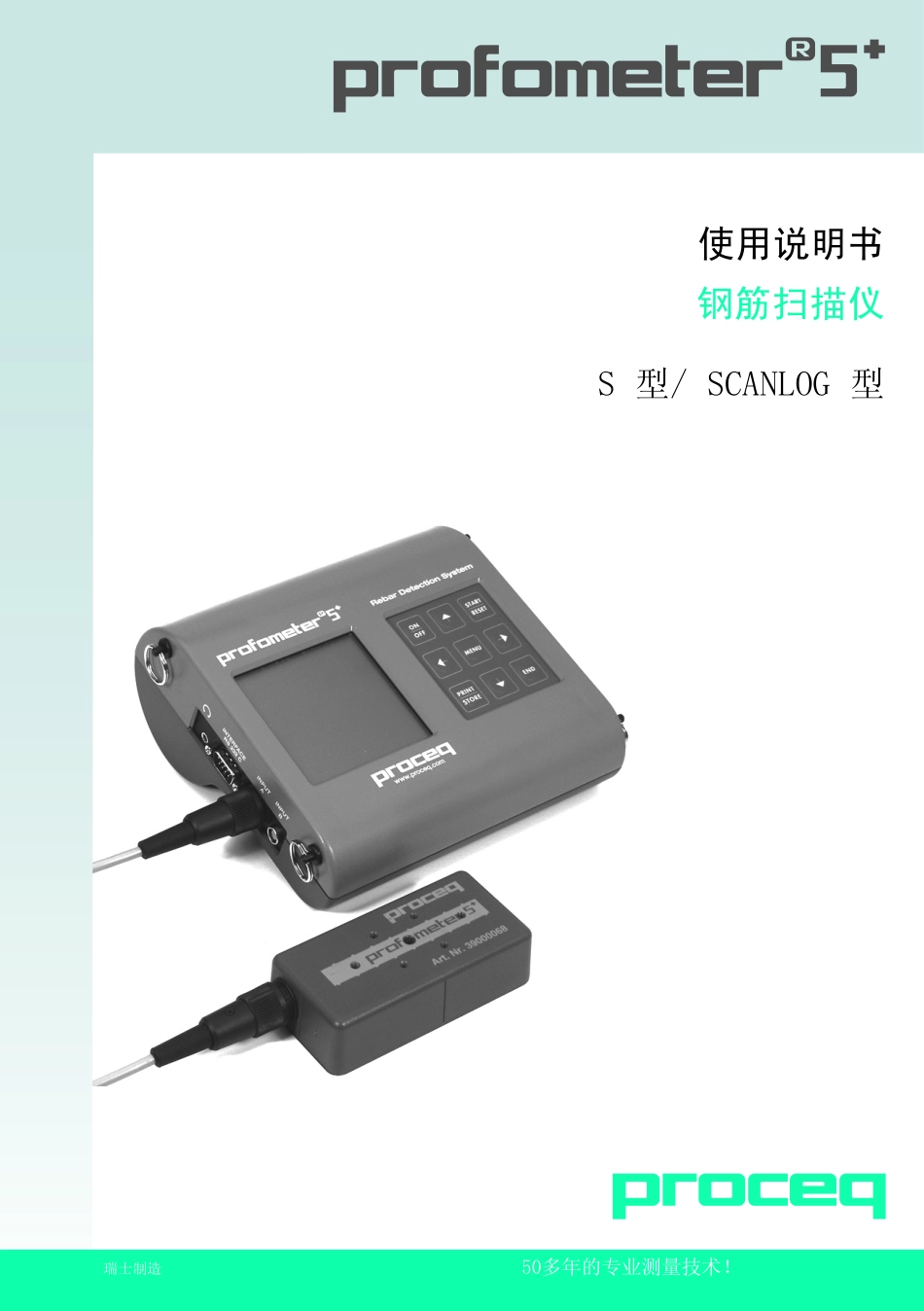

钢筋扫描仪操作手册VIP免费

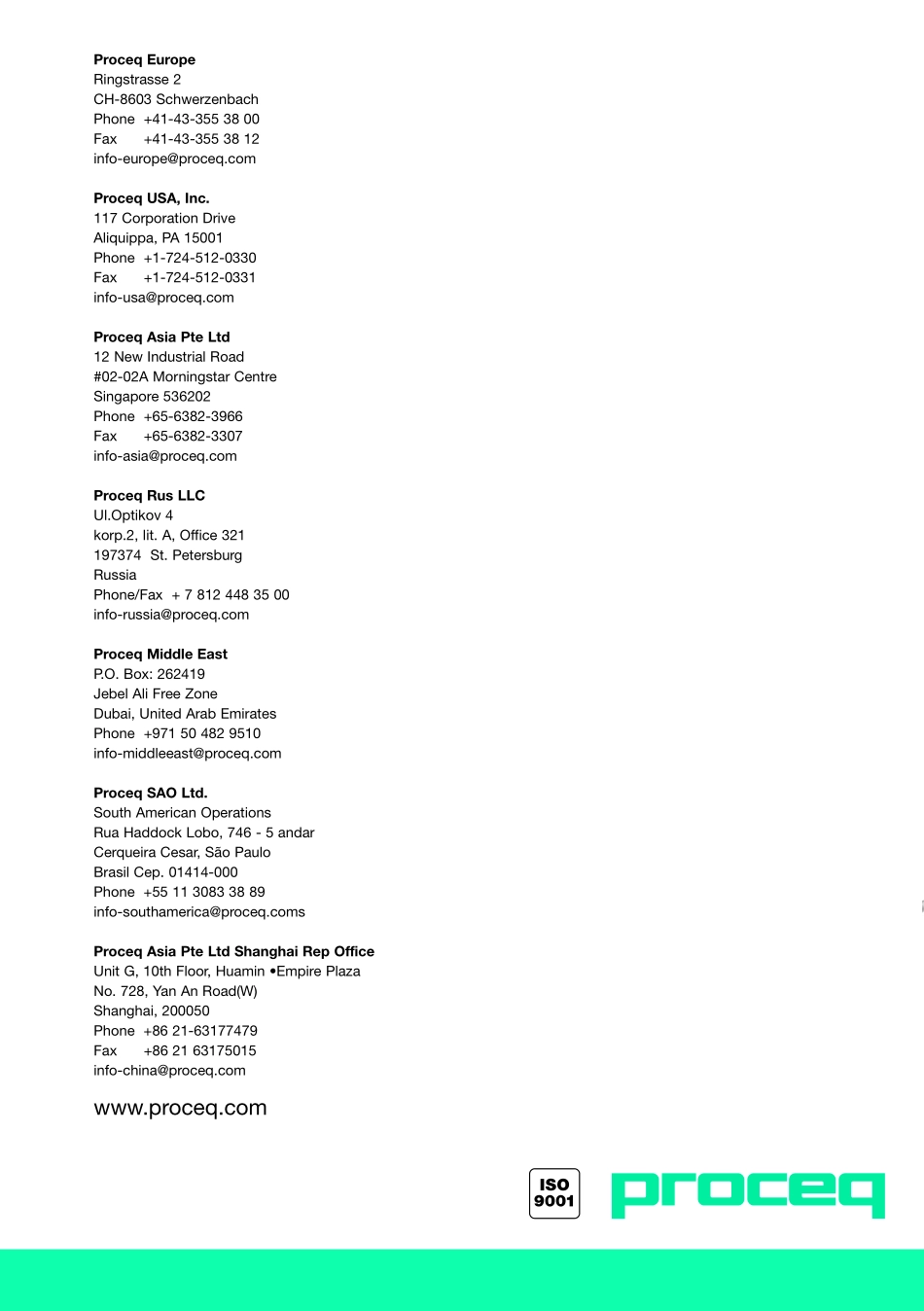

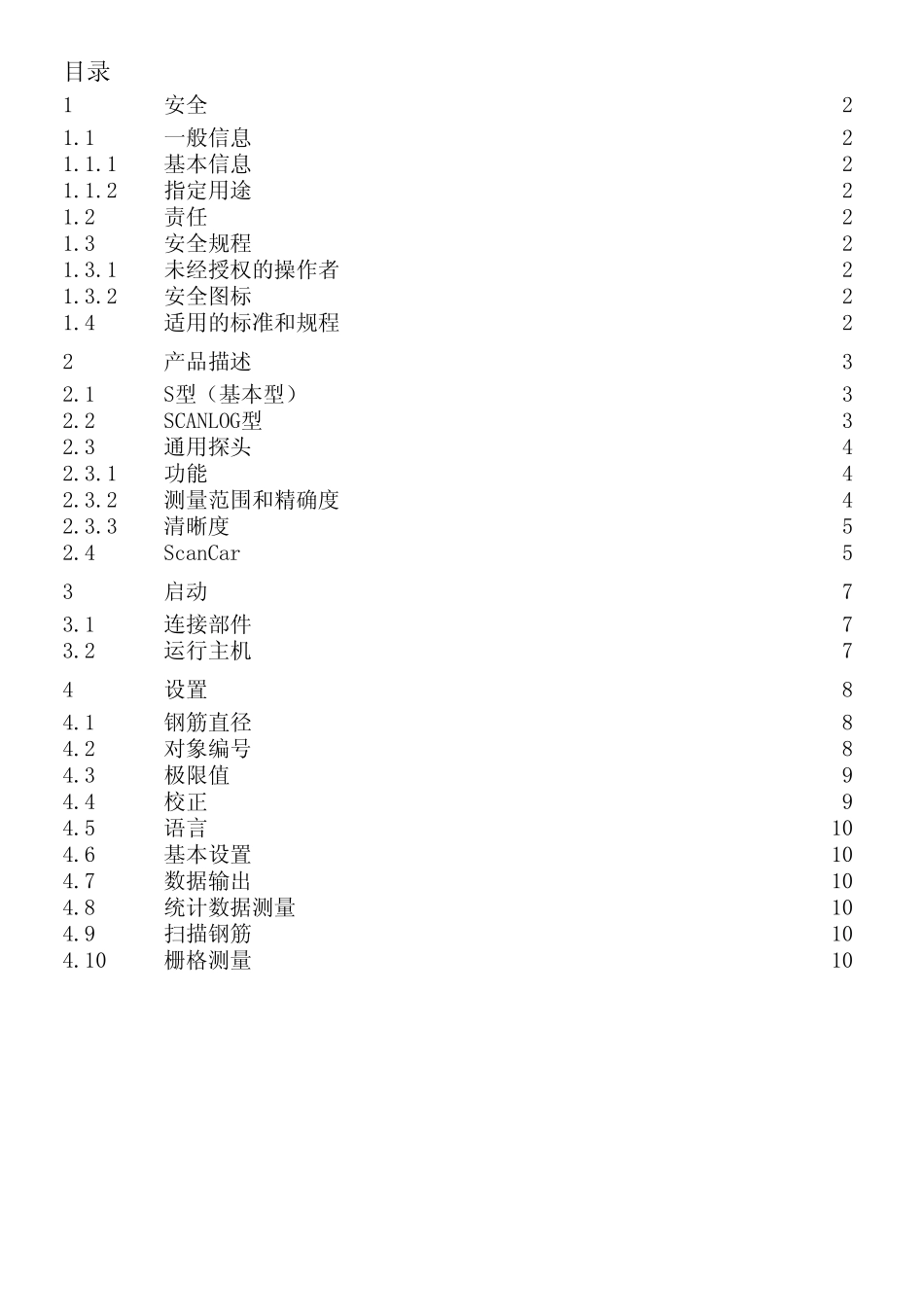

ProceqEuropeRingstrasse2CH-8603SchwerzenbachPhone+41-43-3553800Fax+41-43-3553812info-europe@proceq.comProceqUSA,Inc.117CorporationDriveAliquippa,PA15001Phone+1-724-512-0330Fax+1-724-512-0331info-usa@proceq.comProceqAsiaPteLtd12NewIndustrialRoad#02-02AMorningstarCentreSingapore536202Phone+65-6382-3966Fax+65-6382-3307info-asia@proceq.comProceqRusLLCUl.Optikov4korp.2,lit.A,Office321197374St.PetersburgRussiaPhone/Fax+78124483500info-russia@proceq.comProceqMiddleEastP.O.Box:262419JebelAliFreeZoneDubai,UnitedArabEmiratesPhone+971504829510info-middleeast@proceq.comProceqSAOLtd.SouthAmericanOperationsRuaHaddockLobo,746-5andarCerqueiraCesar,SãoPauloBrasilCep.01414-000Phone+551130833889info-southamerica@proceq.comsProceqAsiaPteLtdShanghaiRepOfficeUnitG,10thFloor,Huamin•EmpirePlazaNo.728,YanAnRoad(W)Shanghai,200050Phone+8621-63177479Fax+862163175015info-china@proceq.comwww.proceq.com瑞士制造50多年的专业测量技术！使用说明书钢筋扫描仪S型/SCANLOG型目录1安全21.1一般信息21.1.1基本信息21.1.2指定用途21.2责任21.3安全规程21.3.1未经授权的操作者21.3.2安全图标21.4适用的标准和规程22产品描述32.1S型（基本型）32.2SCANLOG型32.3通用探头42.3.1功能42.3.2测量范围和精确度42.3.3清晰度52.4ScanCar53启动73.1连接部件73.2运行主机74设置84.1钢筋直径84.2对象编号84.3极限值94.4校正94.5语言104.6基本设置104.7数据输出104.8统计数据测量104.9扫描钢筋104.10栅格测量105测量过程115.1统计数据测量115.1.1与扎线相连的钢筋115.1.2钢筋焊接网135.2检测厚度不足的混凝土保护层145.3测定钢筋直径155.3.1与扎线相连的钢筋155.3.2钢筋焊接网175.4通过数码扫描显示钢筋175.5栅格测量205.5.1移动探头测量215.5.2通用探头测量245.6数据输出245.6.1对象选择245.6.2对象显示245.6.3对象打印245.6.4对象输入PC255.6.5清除内存266维护与存储266.1清洁266.2性能检查266.3储存267数据277.1交货单277.2附件/备件287.3技术参数297.3.1S型主机297.3.2SCANLOG型主机29Copyright©2009byProceqSA,Schwerzenbach82039001Cver3200921安全1.1一般信息1.1.1基本信息钢筋扫描仪紧跟尖端技术，遵守获得认可的安全规则。首次使用该仪器前请仔细阅读以下操作说明。1.1.2指定用途钢筋扫描仪用于对钢筋进行非破坏性定位，也能测量混凝土保护层厚度和钢筋直径。1.2责任我们的销售与发运通用条款适用于所有情况。如果出于下列一个或多个原因，则不支持因人身伤害和财产损失引起的担保和责任索赔：-未按指定用途使用该钢筋扫描仪-错误启动和操作该钢筋扫描仪-未经授权对该钢筋扫描仪进行结构改动-异物、事故、恶意破坏或不可抗力对该钢筋扫描仪造成严重损坏1.3安全规程1.3.1未经授权的操作者不熟悉操作说明的人员不得使用该钢筋扫描仪，或在使用该钢筋扫描仪时必须接受专人监督。1.3.2安全图标在这些使用说明中，以下图标配合所有重要的安全注意事项一起使用。警告!该标志告知您仪器损坏、经济损失和法律制裁失去担保权利和义务等）的风险。这表示有重要信息。1.4适用的标准和规程SN505262/DIN1045/DGZfPB2/BS1881:第204部分JFJ/T152-200832产品描述2.1S型（基本型）PROFOMETER5+钢筋扫描仪是一款轻便、小巧的仪器，可以对钢筋进行非破坏性定位，也能测量混凝土保护层厚度和钢筋直径。测量方法基于采用脉冲感应的涡流原理。主机通用探头图-2-1S型基本型具有以下功能：-钢筋定位-测量混凝土保护层厚度-存储混凝土保护层厚度值与统计数据评估-测量钢筋直径2.2SCANLOG型主机ScanCar通用探头图2-2SCANLOG型4SCANLOG型钢筋扫描仪与S型类似，并具有以下附加功能：-“数码扫描”功能，可显示混凝土保护层及钢筋排布图-“栅格测量”功能，可以灰度方式显示混凝土保护层-ScanCar探头承载系统，带整体路径测量设备，可扫描钢筋-存储“数码扫描”与“栅格测量”对象无论使用何种型号，都能将数据传输至PC。2.3通用探头2.3.1功能通用探头功能的发挥与其移动...
