机械喷浆(抹灰)施工应用技术指引VIP免费

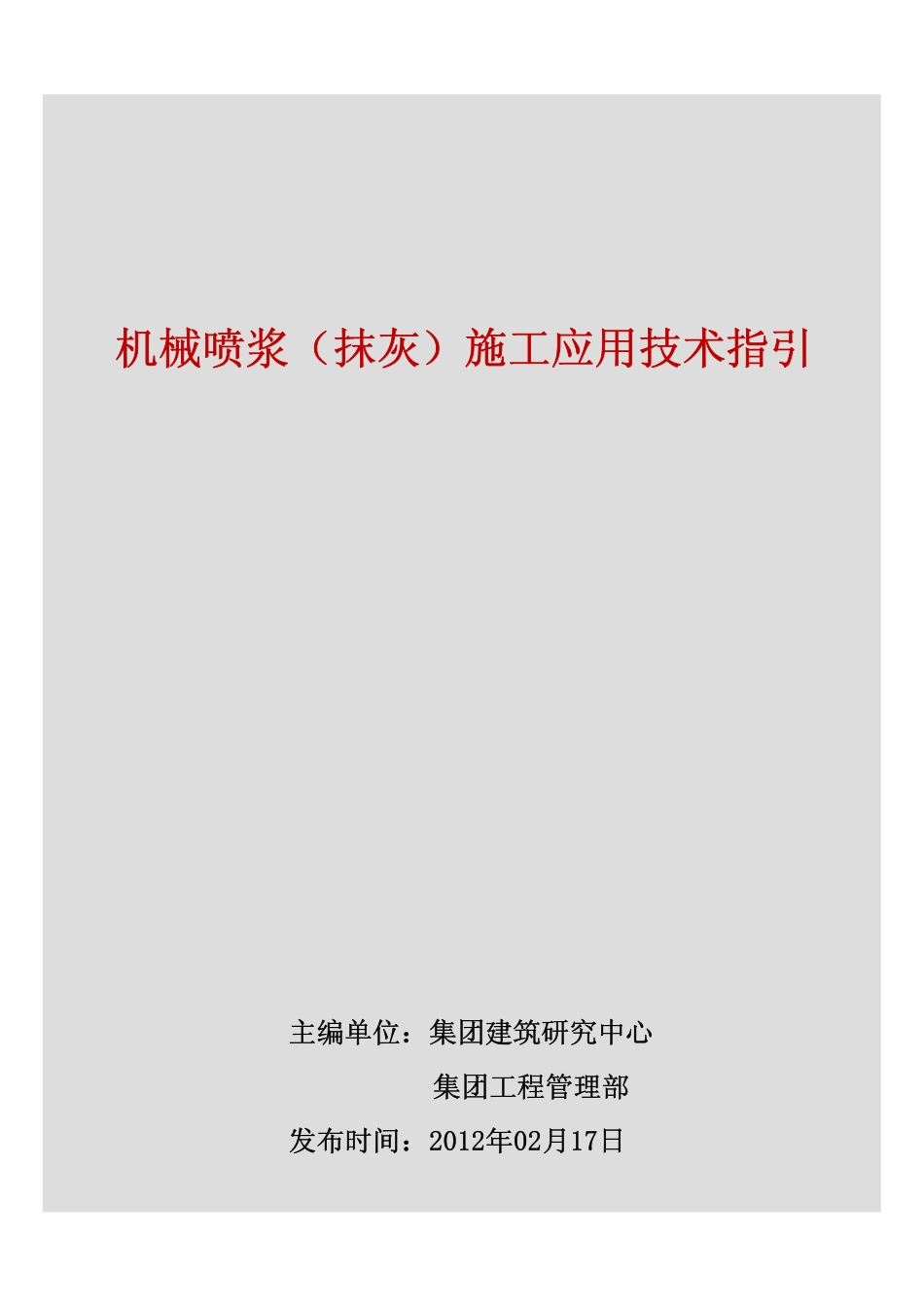

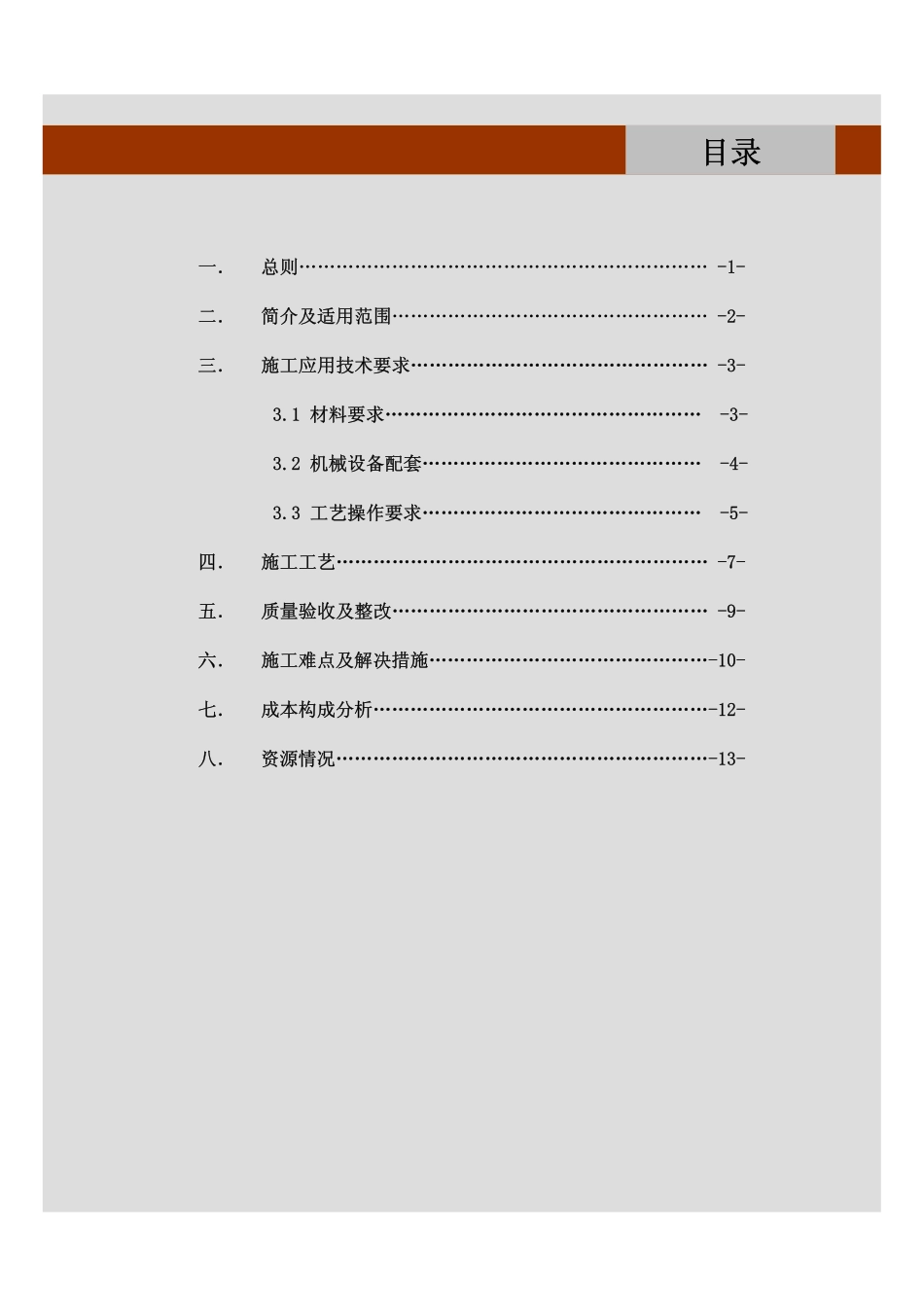

机械喷浆（抹灰）施工应用技术指引主编单位：集团建筑研究中心集团工程管理部发布时间：2012年02月17日一．总则…………………………………………………………-1-二．简介及适用范围……………………………………………-2-三．施工应用技术要求…………………………………………-3-3.1材料要求……………………………………………-3-3.2机械设备配套………………………………………-4-3.3工艺操作要求………………………………………-5-四．施工工艺……………………………………………………-7-五．质量验收及整改……………………………………………-9-六．施工难点及解决措施………………………………………-10-七．成本构成分析………………………………………………-12-八．资源情况……………………………………………………-13-目录1.为提高抹灰实测实量和观感质量，减少空鼓、开裂等质量通病，提高施工效率，提升客户对工程质量的满意度，针对机械喷浆（抹灰）的施工工艺和操作技术，特制定本指引。2.本指引按照国家标准《工程建设标准强制性条文》、《建筑工程施工质量验收统一标准》（GB50300-2001）、《建筑装饰装修工程施工及验收规范》（GB50210-2001）、《住宅装饰装修工程施工规范》（GB50327-2001）、《民用建筑工程室内环境污染控制规范》（GB50325一2001）等规范的基本原则，并根据部分一线公司和集团建筑研究中心的初步研究成果，结合机械喷浆工法的特点进行编制。3.本指引包括的机械喷浆法的适用范围、施工应用技术要求、工艺流程、工艺控制要点、质量控制要点、施工难点及解决措施、成本构成分析、资源情况等八部分内容，供一线公司工程技术人员参考使用。总则-1-简介及适用范围工艺简介机械喷浆（抹灰）是利用机械（砂浆泵、搅拌机、空压机、输浆管、喷枪等）、将CL30砂浆在压力作用下喷射在墙面上，形成抹灰层；基于采用了仍以砂浆粘贴形式安装，适用在墙体及墙体各边角部位标定出抹灰基准的系列定位尺件，取代以砂浆灰饼或冲筋形式标定出抹灰施工基准的传统做法。本指引的机械喷浆法（抹灰）适用范围包括：高层住宅（32层以下）；内隔墙、分户墙、外墙；砖墙和混凝土剪力墙、柱、梁的结构面。适用范围工作原理图现场喷浆施工内墙、砖墙外墙、砼墙定位尺件代替灰饼收光后的效果-2-施工应用技术要求水泥•使用P.O32.5以上的普通硅酸盐水泥•必须为品牌水泥，符合合同约定•应有出厂证明或复试单•进场后需按规定送检，待检测合格后方可使用•大批量水泥放置在仓库保存，少量水泥须上盖下垫，应避免受潮、结块•采用河砂•中砂，平均粒径为0.35～0.5mm，使用前过5mm孔径的筛子•不得含有杂物，含泥量不大于3％，送检合格可使用•设置专门的砂池材料要求砂•需掺加聚合物添加剂•重量配合比为：水泥：砂：水：聚合物专用添加剂=330：1350：230：1.2（单位：KG）配合比误差应控制在±5%范围内外加剂定位尺件•标定墙面抹灰基准定位尺件、标定90°阳角/阴角尺件•材质：铝合金、工程塑料•作用：替代传统灰饼镶贴定位钢网片、专用锚钉•钢网片为镀锌铁件•锚钉为工程塑料•用于抹灰基准定位，属于一次性使用的耗用品聚合物添加剂镶贴定位钢网片专用锚钉墙面定位尺件90°阴阳角定位尺件(材质：铝合金、塑料)-3-施工应用技术要求机械过筛机•数量：1台•作用：筛分砂料•将河砂进行过筛，配孔径5mm的筛子；筛后砂子粒径0.3~0.5mm•应结构简单，筛分效率高，易操作，维修方便快捷（EX:楼层32层高度120m以内、一队班组）•数量：2台（移动可通过0.9米宽门洞），垂直扬程≥60米•作用：将砂浆料泵送到各楼层；每16层做一级泵送，两级泵送•技术参数：压力4.0MPa，流量为3~1.8m3/小时，功率11Kw•配套：一套120米长的φ65无缝甭管（输送砂浆料）耐压12MPa机械设备配套活塞式砂浆泵•数量：1台（移动可通过0.9米宽门洞），垂直泵送高度≥8米•作用：喷浆抹灰施工•技术参数：流量≥3m3/min，压力为1.2MPa，功率5.5Kw•配套：20~40m长输料管，使用寿命应≥500小时，耐压4.0Mpa挤压式砂浆泵•数量：1台•作用：配合砂浆泵喷浆施工和对输浆管道作出清...
