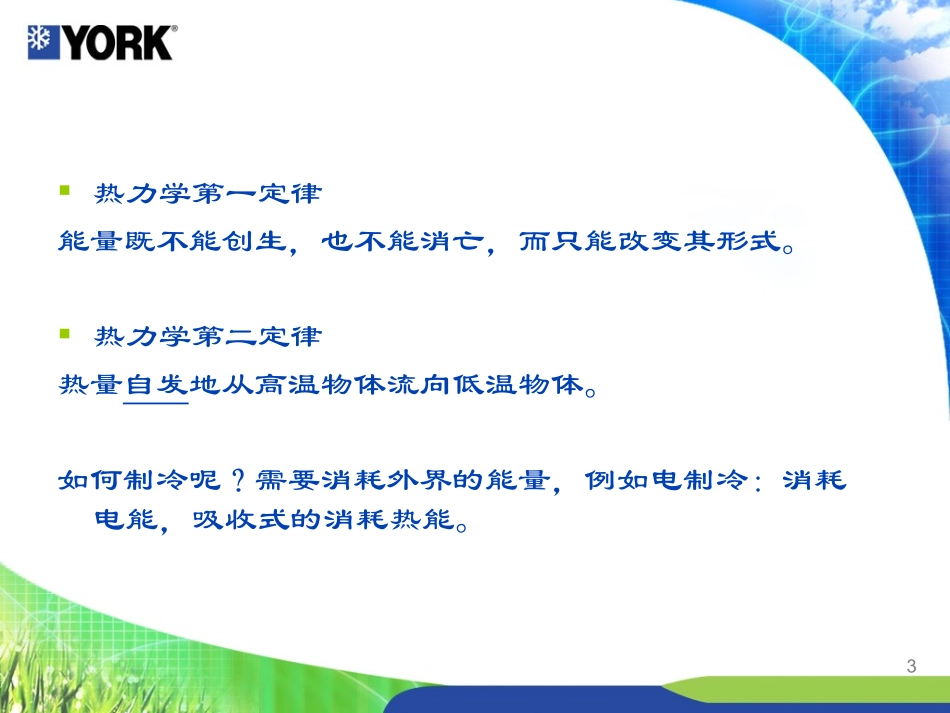

制冷、空气调节基础2制冷部分制冷作为一门科学，是指用人工的方法在一定时间和一定空间为物体或流体冷却，使其温度降到环境温度以下，并保持这个低温。相对于环境而言的3热力学第一定律能量既不能创生，也不能消亡，而只能改变其形式。热力学第二定律热量自发地从高温物体流向低温物体。如何制冷呢？需要消耗外界的能量，例如电制冷：消耗电能，吸收式的消耗热能。4冷水机组基础制冷技术100多年的历史.在发展过程中,发明过不同的制冷方法,其中包括机械驱动、热驱动等等，其中机械驱动的形式主要是电力驱动，热驱动主要是吸收式制冷。主要应用的是两种制冷循环:蒸汽压缩式制冷循环、吸收式制冷循环。5以电力驱动的蒸汽压缩式循环为例，谈谈制冷循环的四大部件制冷循环制冷循环冷凝器截流元件压缩机电机冷却塔蒸发器7了解水冷及风冷冷水机组的组成及工作原理对制冷系统各常用部件有一个大致的了解81.冷凝器–水冷冷凝器风冷冷凝器蒸发式1.冷凝器–水冷冷凝器风冷冷凝器蒸发式2.蒸发器–满液式降膜式直接膨胀式2.蒸发器–满液式降膜式直接膨胀式H:\BAS\Share\Bonny\SETP(Feb03)\Water-AirCooledChilledSystem(Feb2003SETP(Feb03)冷水机组基础9水冷-冷凝器水冷-冷凝器水冷-冷凝器壳管式冷却水85°冷却塔过冷器中间支撑板管内走水水冷式冷凝器—壳管式优点•传热效率高•结构比较紧凑缺点•需要有冷却水系统•管壁结水垢降低传热效果•需要定期清洗适用于：中、大型制冷装置（如离心式压缩机、螺杆式压缩机）11风冷-冷凝器风冷-冷凝器冷凝器风机风冷-冷凝器翅片盘管式(制冷剂在管内流动)风冷式冷凝器优点•不需要冷却水•使用、安装方便缺点•传热系数低•体积、重量比较大•翅片表面积灰会使传热恶化，需及时清扫适用于：中、小型制冷装置，缺水地区13蒸发式冷凝器来自制冷压缩机的气态制冷剂从上部被送入盘管内，冷凝后的液态制冷剂从盘管下部流出。冷却水由盘管上部的喷嘴喷出，淋洒在盘管外表面上，水吸收了制冷剂的热量以后，一部分蒸发变为成水蒸汽。蒸发式冷凝器蒸发式冷凝器利用空气与水两种介质冷却制冷剂图示为吸入式，另一种为鼓风式蒸发式冷凝器蒸发式冷凝器优点•耗水量少（水冷式冷凝器的3~5%）•空气流量不大缺点•冷凝管暴露于空气中易于腐蚀•水在冷凝管外汽化时矿物质完全留在管子表面，水垢层增长较快，故冷却水需经软化处理特别适合于缺水地区162.蒸发器–满液体式直接膨胀式2.蒸发器–满液体式直接膨胀式17蒸发器DX(直接膨胀式)蒸发盘管满液式蒸发器制冷剂在管外沸腾蒸发膨胀阀DX(直接膨胀式)蒸发器制冷剂在管内沸腾用于冷冻水用于冷却空气18制冷剂:HCFC123,HFC134a,COP~5-7(水冷)排热:水冷压缩机:单级离心式压缩机,多级离心式压缩机，单&双转子螺杆式压缩机机组冷量:单级离心,150–2,900Ton多级离心,300–8,500Ton螺杆,50–1,000Ton满液式蒸发器19满液式蒸发器满液式蒸发器壳管式冷冻水挡液板大冷量系统，效率高，管子可清洗管子内走水挡液板冷剂室20满液式蒸发器优点•结构紧凑•操作管理方便•传热系数较高缺点•载冷剂为淡水时，管内可能结冰导致管涨裂•液体底部温度升高，传热温差减小•对于与润滑油互溶的制冷剂难于回油•制冷剂充灌量较大•用于船舰上时，液面摇摆易造成冲缸事故21干式蒸发器（直接膨胀式蒸发器）干式蒸发器（直接膨胀式蒸发器）冷剂分隔板低压低温制冷剂液体端盖管板铜管和镀锌钢板折流板壳体冷剂分隔板端盖冷冻水进口(12°C)冷冻水出口(7°C)低压过热蒸汽冷剂强化传热铜管22干式蒸发器缺点•端盖内出现气液分层，影响下一流程均匀分配•水侧泄漏优点•保证将润滑油带回压缩机•制冷剂充灌量少（1/3）•蒸发温度在0℃附近时也不致冻结•可用热力膨胀阀供液，比用浮球阀简单、可靠233.压缩机24压缩机分类压缩机分类压缩机容积型速度型往复式:（活塞式）回转式涡旋式螺杆式螺杆式:滚动转子式离心式:25按电机冷却的形式：半封闭、全封闭、开式开式电机散热于空气中开式电机散热于空气中开式电机在空气中旋转开式电机在空气中旋转闭式电机散热于系统中，增加制冷系统能耗闭式电机散热于系统中，增加制冷系...
