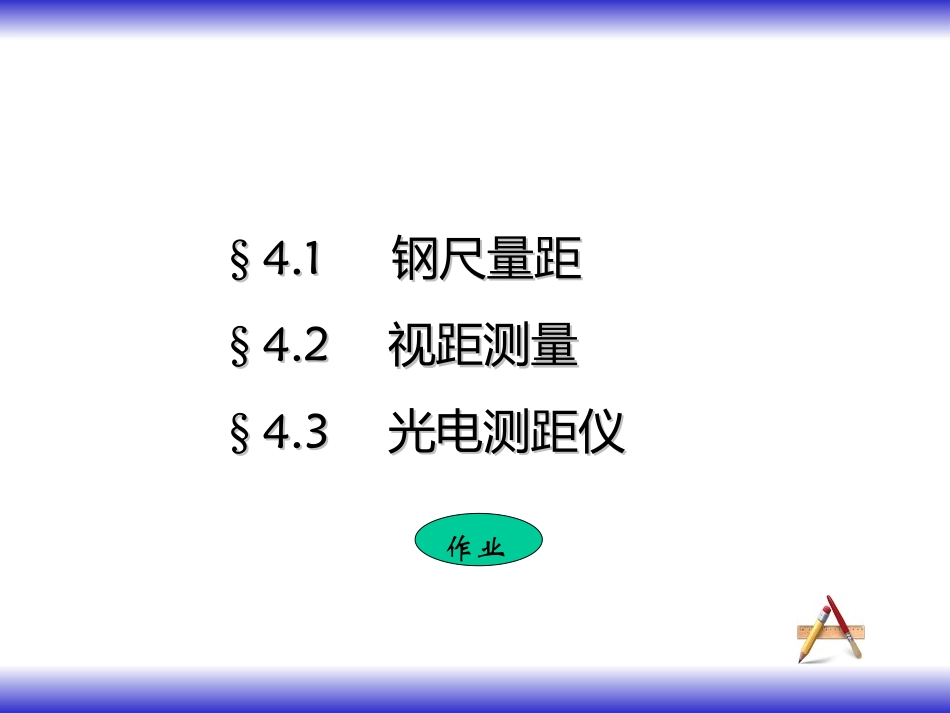

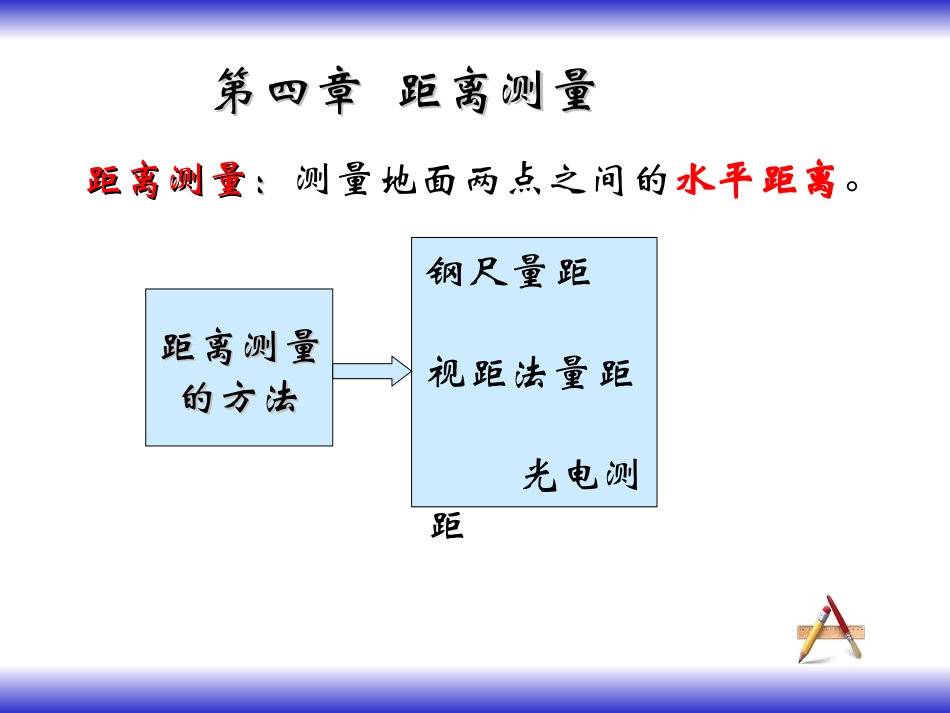

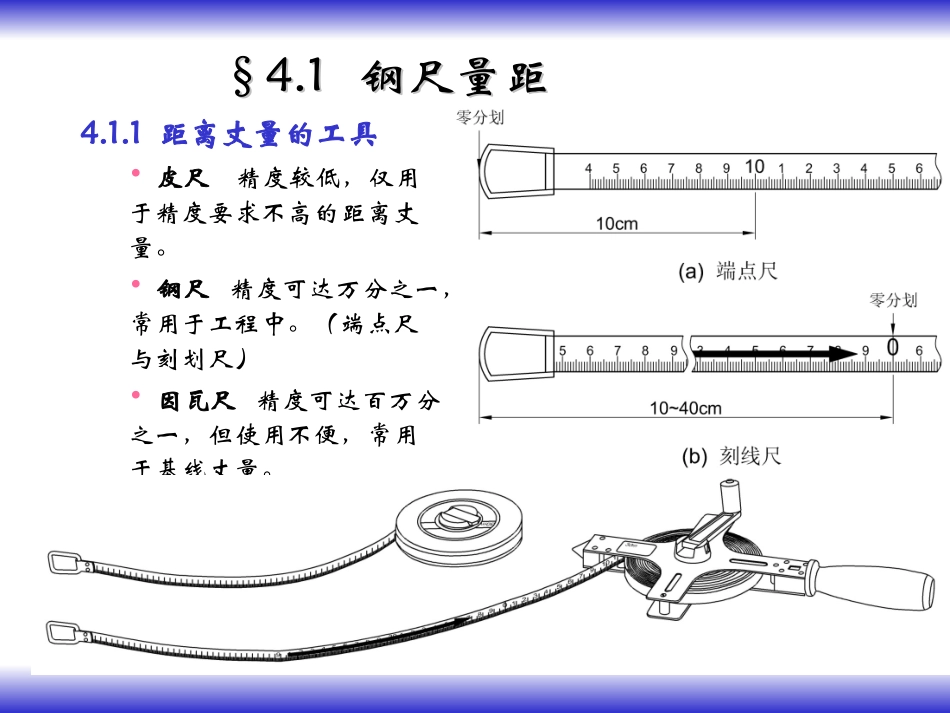

距离测量距离测量：：测量地面两点之间的水平距离。距离测量距离测量的方法的方法钢尺量距视距法量距光电测距第四章距离测量第四章距离测量§4.1§4.1钢尺量距钢尺量距§4.2§4.2视距测量视距测量§4.3§4.3光电测距仪光电测距仪作业4.1.1距离丈量的工具•皮尺精度较低，仅用于精度要求不高的距离丈量。•钢尺精度可达万分之一，常用于工程中。（端点尺与刻划尺）•因瓦尺精度可达百万分之一，但使用不便，常用于基线丈量。§4.1§4.1钢尺量距钢尺量距辅助工具：•测钎用于标志尺端的起止点和计算尺段数。•花杆用于标定直线•弹簧称和温度计用于控制拉力和测定温度。4.1.2直线定线定义：标定各尺段端点在同一直线上的工作。方法：目估定线：a.待测距离两端A、B插花杆b.甲于A后1-2米处，乙持杆走近距B约一尺长处c.甲指挥乙动杆定点经纬仪定线：置经纬仪于A点，用望远镜瞄准B点定线4.1.3钢尺量距的一般方法一、平坦地区定线----尺手就位----量距li----尺手并进----丈量最后不足整尺段长qqnlD式中：n—尺段数；l—钢尺的尺长；q—不足一整尺的余长。准备好检核：若相对误差容许相对误差：平坦测区K容=1/3000困难测区K容=1/1000则D=(D往+D返）/2容返往返往KMDDDDK12为了校核、提高精度，还要进行返测得D返二、倾斜地面丈量在困难地区钢尺量距相对误差不应大于1/1000当地面坡度较大，不可能将整根钢尺拉平丈量时，则可将直线分成若干小段进行丈量。每段的长度视坡度大小、量距的方便而定。4.1.4钢尺量距的精密方法（1/10000~1/40000）1、经纬仪定线将经纬仪安置于A点，瞄准B点，然后在AB的视线上用钢尺量距，依次定出比钢尺一整尺略短的尺段端点1，2，…。在各尺段端点打入木桩，桩顶高出地面5cm～10cm，在每个桩顶刻划十字线，其中一条在AB方向上，另一条垂直AB方向，以其交点作为钢尺读数的依据。A1325B4量距是用经过检定的钢尺，两人拉尺，两人读数，一人记录及观测温度。量距时由后尺手用弹簧秤控制施加于钢尺的拉力(30m钢尺，标准拉力为100N)。前、后读数员应同时在钢尺上读数，估读到0.5mm。每尺段要移动钢尺三次不同位置，三次丈量结果的互差不应超过2mm，取三段丈量结果的平均值作为尺段的最后结果。随之进行返测，如要进行温度和倾斜改正，还要观测现场温度和各桩顶高差。2、串尺法量距精密量距结果应进行以下三项改正：1、尺长改正2、温度改正lllld0lttlt)(0l—尺长改正数0l—名义长度l—任一尺段长α—钢尺膨胀系数t—丈量时温度t0—标准温度3.改正当Ｌ为斜距时应换算成平距d，则倾斜改正值为：llhllhlldlh21222122)1()(将上式项展开成级数：2122)1(lh3424422821)821(lhlhlhlhllh取第一项lhlh223.倾斜改正每一尺段改正后的水平距离为：htdlllld4.1.5钢尺量距误差及注意事项误差来源尺长误差-----测前检定，尺长改正定线误差-----一般目估法即可拉力不均误差-----用弹簧称控制钢尺倾斜误差-----用水准仪控制钢尺对准及读数误差-----多余观测温度影响-----温度改正注意事项认清是刻线尺还是端点尺读数时要拉紧、拉平、拉稳防锈、防折、防拖、防车碾压、防硬拉返回§4.2§4.2视距测量视距测量4.2.1原理利用望远镜内的视距装置——视距丝配合视距尺，根据几何光学和三角测量原理，同时测定距离和高差的方法。仪器工具：经纬仪或水准仪及视距尺（普通水准尺或专用视距尺)精度：一般为1/200~1/300，精密测量可达1/2000适用：用于地形测量的碎部测量和图根控制网的加密。望远镜十字丝环视距丝视准轴水平时的视距公式为：lKlD100测站点到立尺点的高差为：vihi—仪器高，是桩顶到仪器水平轴的高度；v—中丝在标尺上的读数。4.2.24.2.2视准轴水平时的距离和高差公式视准轴水平时的距离和高差公式4.2.34.2.3视准轴倾斜时的距离和高差公式视准轴倾斜时的距离和高差公式倾斜距离L为：cosKllKL倾斜距离L为：cosKllKL2coscosKlLDviKlhviDh2sin21tan或水平距离D为：高差h为：例题...
