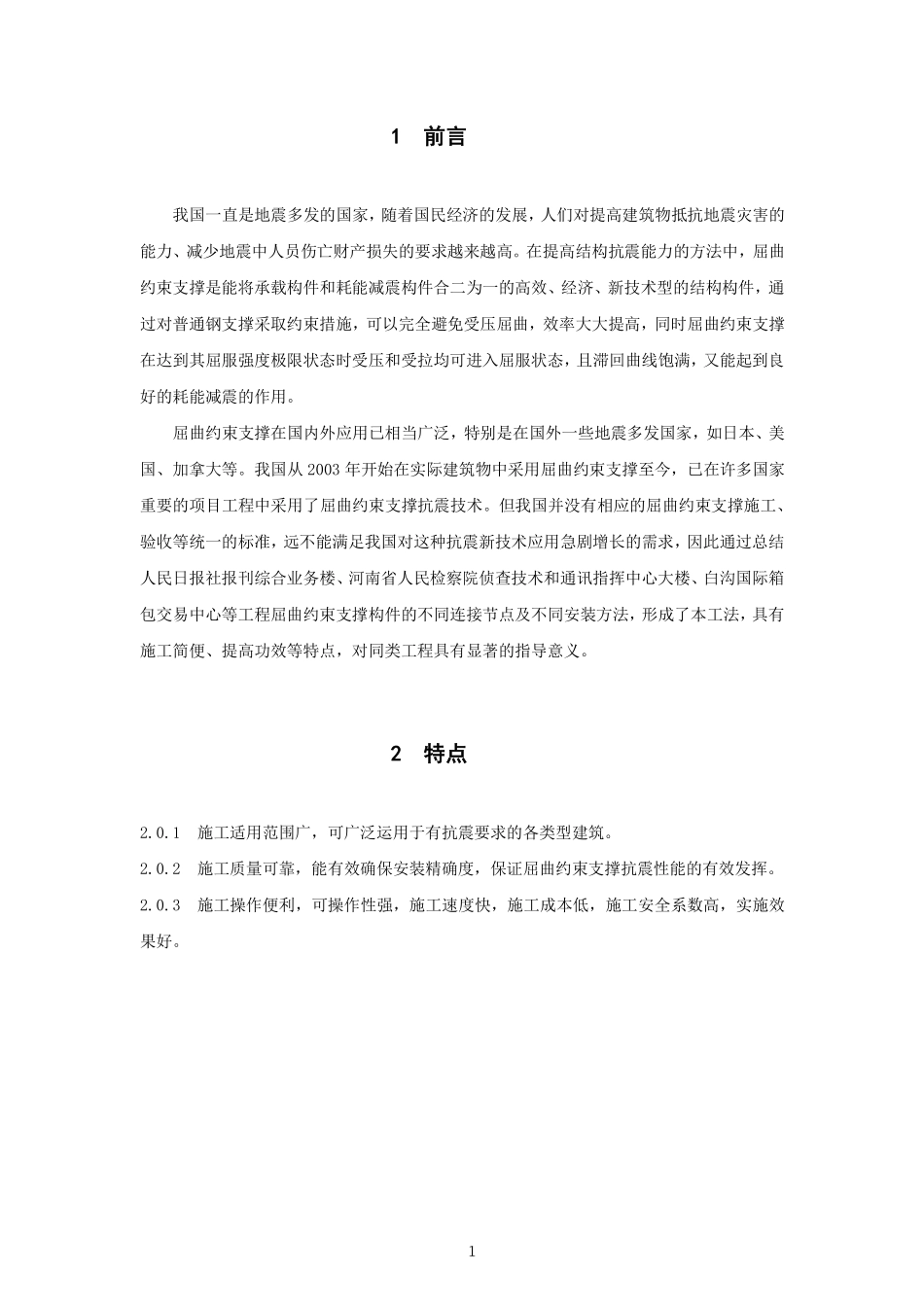

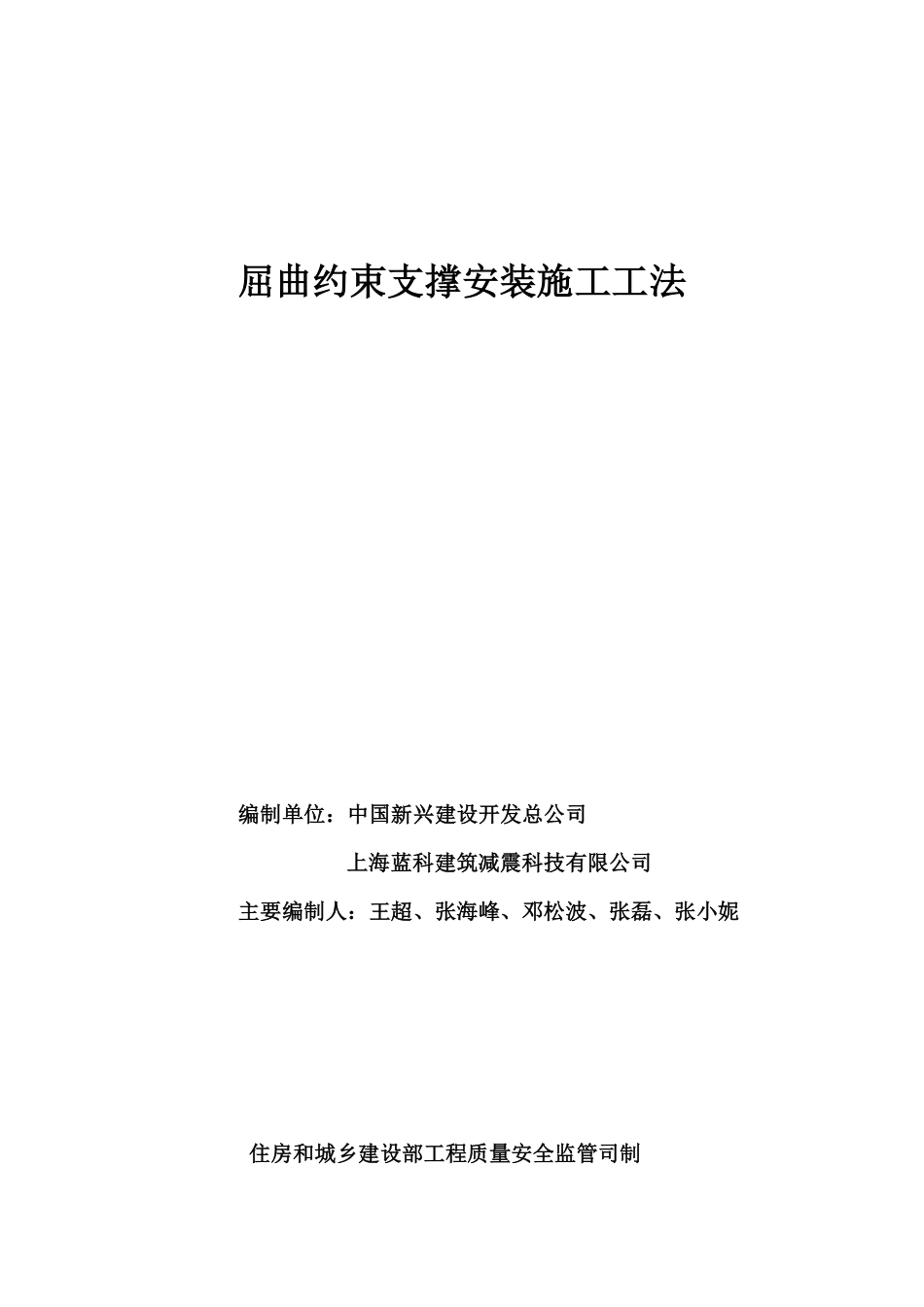

屈曲约束支撑安装施工工法编制单位：中国新兴建设开发总公司上海蓝科建筑减震科技有限公司主要编制人：王超、张海峰、邓松波、张磊、张小妮住房和城乡建设部工程质量安全监管司制1前言我国一直是地震多发的国家，随着国民经济的发展，人们对提高建筑物抵抗地震灾害的能力、减少地震中人员伤亡财产损失的要求越来越高。在提高结构抗震能力的方法中，屈曲约束支撑是能将承载构件和耗能减震构件合二为一的高效、经济、新技术型的结构构件，通过对普通钢支撑采取约束措施，可以完全避免受压屈曲，效率大大提高，同时屈曲约束支撑在达到其屈服强度极限状态时受压和受拉均可进入屈服状态，且滞回曲线饱满，又能起到良好的耗能减震的作用。屈曲约束支撑在国内外应用已相当广泛，特别是在国外一些地震多发国家，如日本、美国、加拿大等。我国从2003年开始在实际建筑物中采用屈曲约束支撑至今，已在许多国家重要的项目工程中采用了屈曲约束支撑抗震技术。但我国并没有相应的屈曲约束支撑施工、验收等统一的标准，远不能满足我国对这种抗震新技术应用急剧增长的需求，因此通过总结人民日报社报刊综合业务楼、河南省人民检察院侦查技术和通讯指挥中心大楼、白沟国际箱包交易中心等工程屈曲约束支撑构件的不同连接节点及不同安装方法，形成了本工法，具有施工简便、提高功效等特点，对同类工程具有显著的指导意义。2特点2.0.1施工适用范围广，可广泛运用于有抗震要求的各类型建筑。2.0.2施工质量可靠，能有效确保安装精确度，保证屈曲约束支撑抗震性能的有效发挥。2.0.3施工操作便利，可操作性强，施工速度快，施工成本低，施工安全系数高，实施效果好。13适用范围本工法适用于各类新建工程及改建加固工程中屈曲约束支撑的安装。4工艺原理屈曲约束支撑做为成品构件，自身性能需经试验抽检满足规范要求后，在工程中安装使用。现场施工时，根据特定工程中屈曲约束支撑自身性能及构造特点要求，通过采用焊接连接、高强螺栓连接、销轴连接或一端销轴一端焊接，以及不同的组合方式连接，使屈曲约束支撑与主体结构连接节点部位可靠连接，并通过工程检测，保证连接质量达到规范要求，确保屈曲约束支撑在主体结构中有效发挥自己的作用。5工艺流程及操作要点5.1工艺流程施工准备→预埋件安装（混凝土结构）→节点板安装→支撑运输→支撑临时固定→支撑连接→连接节点检测→防腐防火涂装→与墙体连接（支撑部位存在有填充墙时）图5.1施工工艺流程图5.2操作要点5.2.1施工准备1）根据结构形式和屈曲约束支撑型号的不同（见图5.2.1-1），屈曲约束支撑采取不同的安装方法，承载型屈曲约束支撑安装时与主体同步安装并最终固定，耗能型屈曲约束支撑与屈曲约束支撑阻尼器可先临时固定，在主体安装完毕后再进行最终固定。�图5.2.1-1屈曲约束支撑分类图2）屈曲约束支撑安装前，主体结构框架已施工完成，产品构件已进场并已复验合格，各种安装设备及工具准备齐全。5.2.2预埋件安装（仅混凝土结构用）1）预埋件形式在新建混凝土框架工程中必须设置预埋件，预埋件采用新型的腹板开孔H型钢板（见图5.2.2-1）。预埋件的条状腹板宽度S1与开孔宽度S2可以灵活调整，以配合混凝土梁、柱箍筋的布置；预埋件的翼缘tb1、腹板厚度tb2可以根据预埋件的设计承载力要求调整，见表5.1.1。图5.2.2-1腹板开孔H型钢预埋件节点表5.1.1预埋件规格预埋件承载力（t）tb1(mm)tb2(mm)栓钉型号备注150-3002020ø16（L=120mm）单侧8条tb2（80mm宽）300-5003030ø18（L=120mm）单侧10条tb2（80mm宽）500-8004040ø20（L=120mm）单侧10条tb2（80mm宽）2）预埋件安装方法预埋件现场施工时，主要顺序为：现场标记预埋件放置位置→预埋件吊运→预埋件放置3到位→预埋件固定。安装要点：①预埋件安装时应先根据深化图纸标记预埋件安装位置，预埋件腹板应与节点板对齐，预埋件在同一平面内的；②预埋件现场采用塔吊或者汽车吊吊运，放置到位后再进行钢筋绑扎；做好临时固定措施，防止预埋件发生移位；钢筋绑扎完后，再次复核预埋件位置，无误后进行混凝土浇筑；③混凝土浇筑时，预埋件位置处应振捣密实，可配合使用铁钎捣实，振捣时不要碰到预埋件；根...
