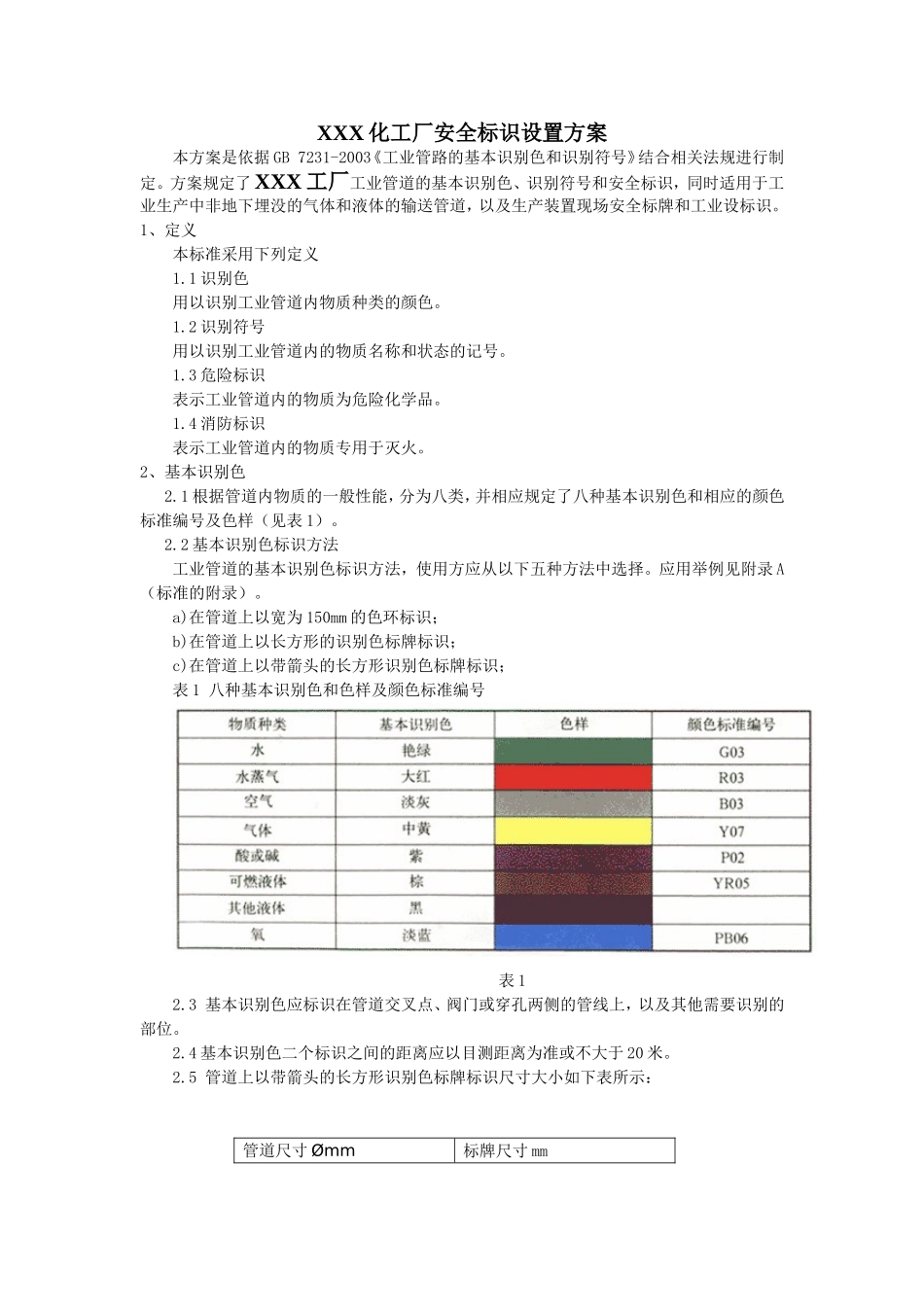

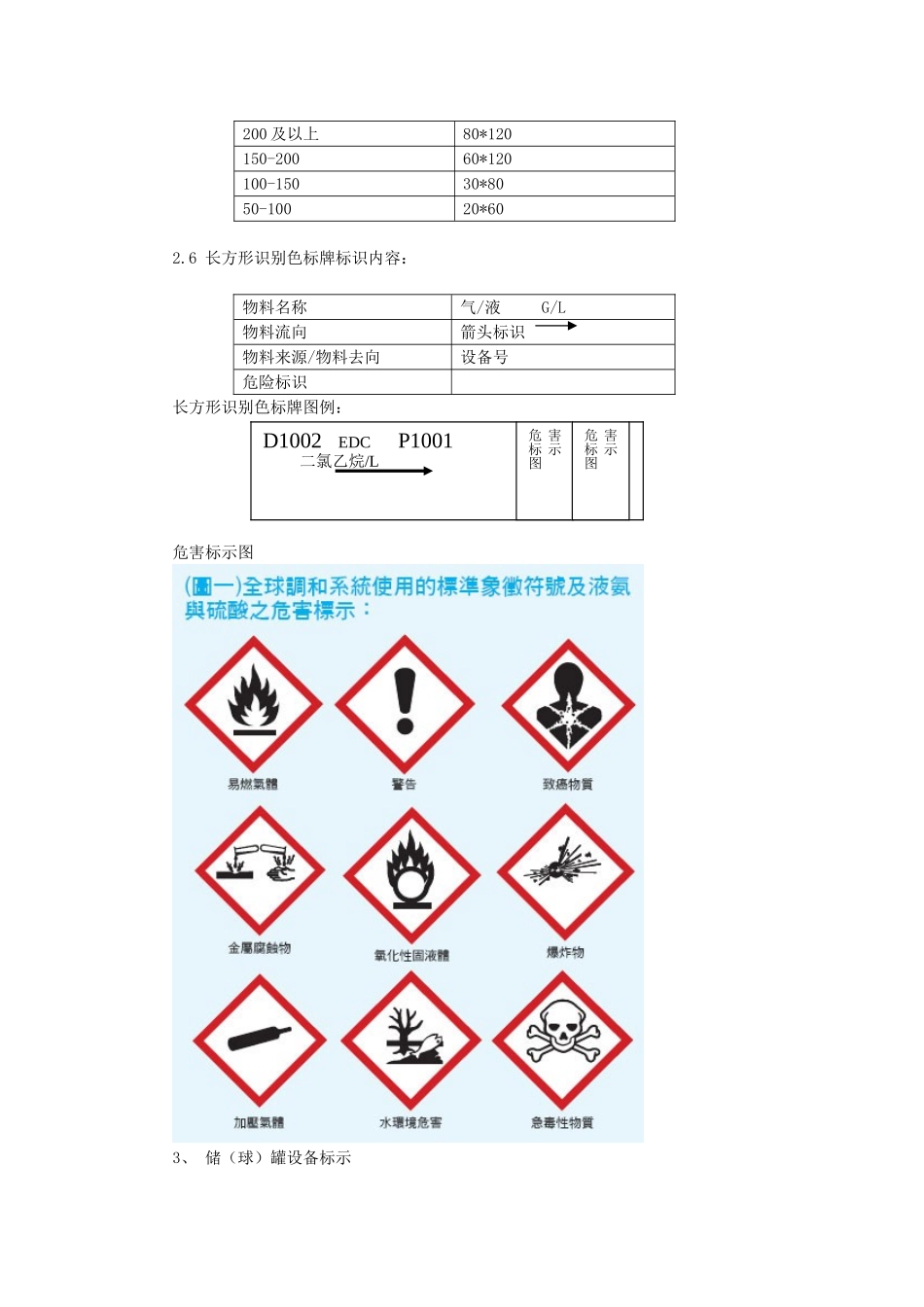

XXX化工厂安全标识设置方案本方案是依据GB7231-2003《工业管路的基本识别色和识别符号》结合相关法规进行制定。方案规定了XXX工厂工业管道的基本识别色、识别符号和安全标识，同时适用于工业生产中非地下埋没的气体和液体的输送管道，以及生产装置现场安全标牌和工业设标识。1、定义本标准采用下列定义1.1识别色用以识别工业管道内物质种类的颜色。1.2识别符号用以识别工业管道内的物质名称和状态的记号。1.3危险标识表示工业管道内的物质为危险化学品。1.4消防标识表示工业管道内的物质专用于灭火。2、基本识别色2.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。2.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。应用举例见附录A（标准的附录）。a)在管道上以宽为150mm的色环标识；b)在管道上以长方形的识别色标牌标识；c)在管道上以带箭头的长方形识别色标牌标识；表1八种基本识别色和色样及颜色标准编号表12.3基本识别色应标识在管道交叉点、阀门或穿孔两侧的管线上，以及其他需要识别的部位。2.4基本识别色二个标识之间的距离应以目测距离为准或不大于20米。2.5管道上以带箭头的长方形识别色标牌标识尺寸大小如下表所示：管道尺寸Ømm标牌尺寸mm200及以上80*120150-20060*120100-15030*8050-10020*602.6长方形识别色标牌标识内容：物料名称气/液G/L物料流向箭头标识物料来源/物料去向设备号危险标识长方形识别色标牌图例：危害标示图3、储（球）罐设备标示D1002EDCP1001二氯乙烷/L危害标示图危害标示图3.1标示的主要内容a)设备位号b)物料名称c)危险化学品标识和危害标示3.2储（球）罐标示尺寸大小与其设备本身相适应。3.3储存量大于2000Kg（公斤）的危险化学品储存设备予以标示。3.4储存量小于2000Kg（公斤）的危险化学品储存设备应标示位号和物料名称。图例：4、现场安全标示牌4.1安全标示牌指导进入区域的所有人员遵守公司的相关HSE管理规定。4.2安全标示牌主要是在关键装置和重点部位区域予以设置。4.3单元区域在风险评价中有重大风险的应予以设置安全标示牌。4.4各生产装置单元区域设置“四牌一图”。4.5进入厂区门口应设置安全标牌，根据厂区门口进出功能设置相对应的安全标牌和警示告知牌。图例：5、应急集合点5.1应设置四个不同方位的应急集合点。5.2应急集合点应予以编号。5.3在厂区各道路叉口设置应急集合点导向牌。图例：
