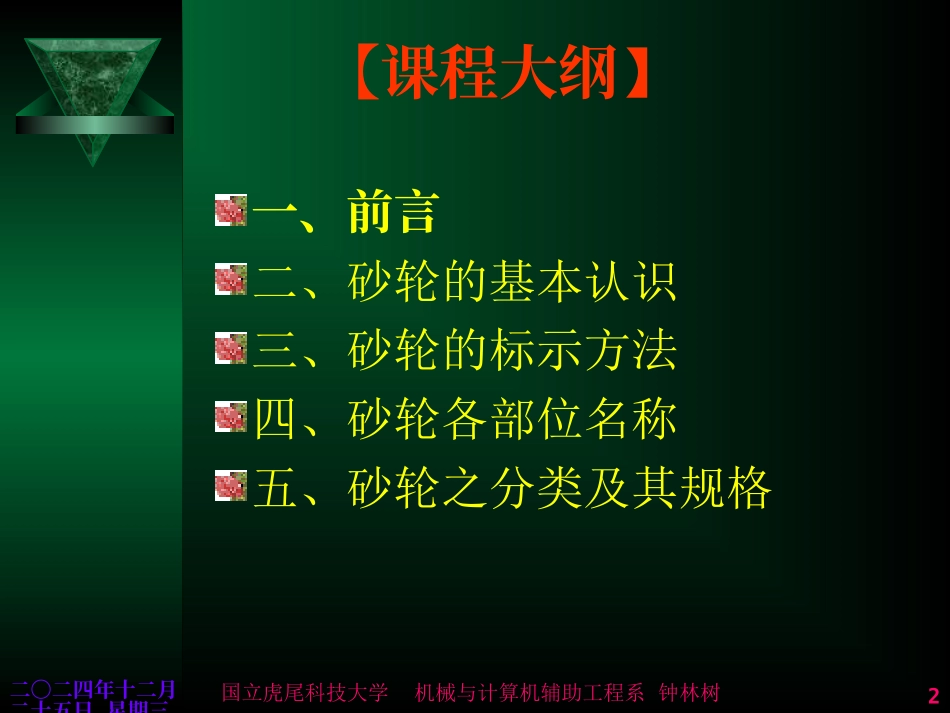

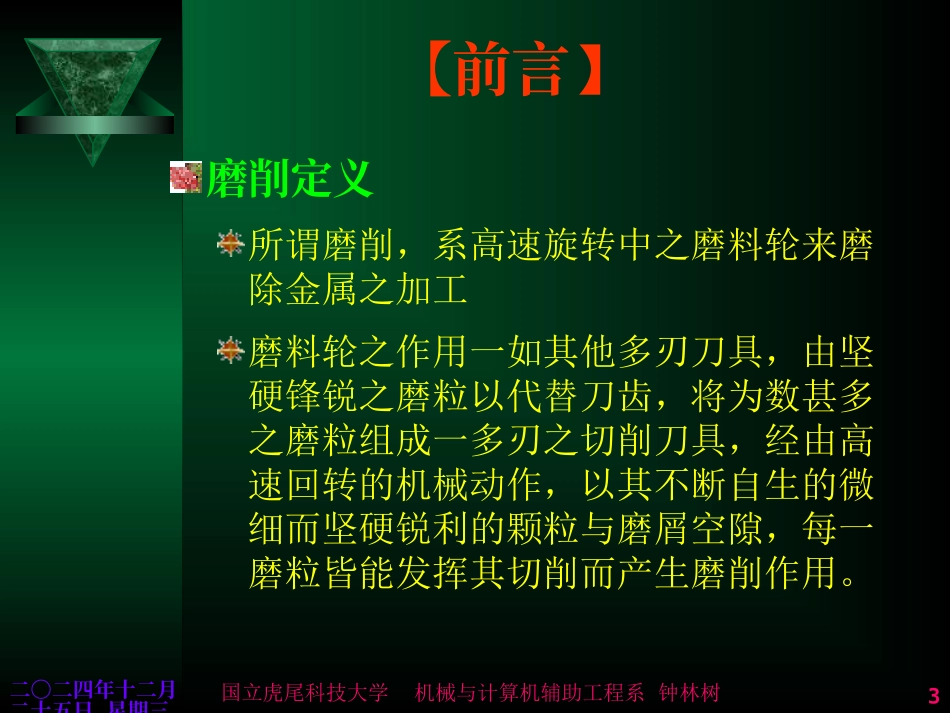

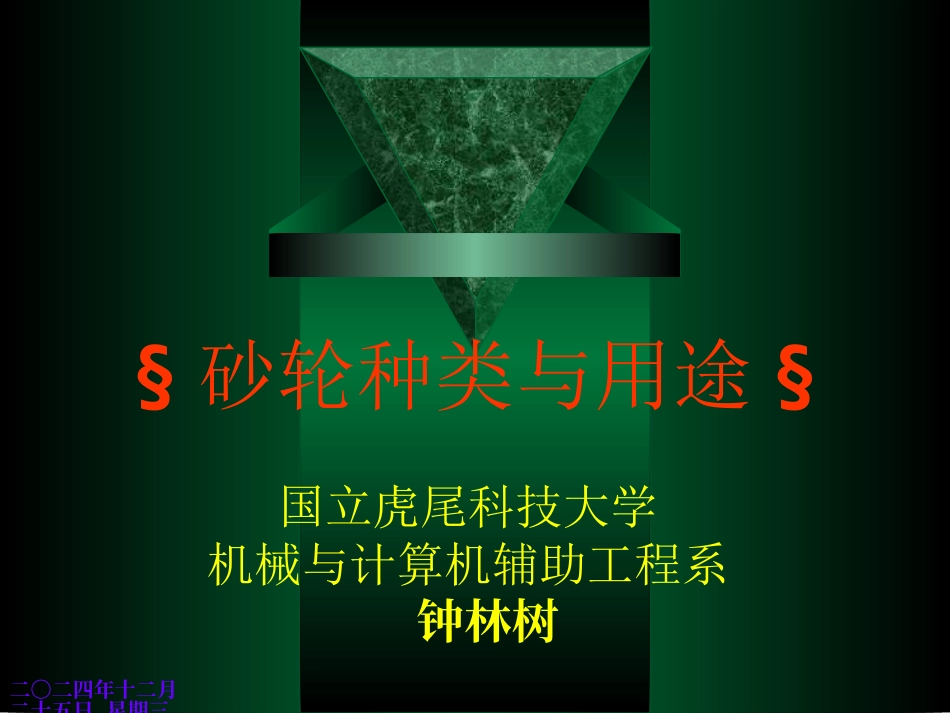

二〇二四年十二月二十五日星期三§砂轮种类与用途§国立虎尾科技大学机械与计算机辅助工程系钟林树国立虎尾科技大学机械与计算机辅助工程系钟林树2二〇二四年十二月二十五日星期三【课程大纲】一、前言二、砂轮的基本认识三、砂轮的标示方法四、砂轮各部位名称五、砂轮之分类及其规格国立虎尾科技大学机械与计算机辅助工程系钟林树3二〇二四年十二月二十五日星期三【前言】磨削定义所谓磨削，系高速旋转中之磨料轮来磨除金属之加工磨料轮之作用一如其他多刃刀具，由坚硬锋锐之磨粒以代替刀齿，将为数甚多之磨粒组成一多刃之切削刀具，经由高速回转的机械动作，以其不断自生的微细而坚硬锐利的颗粒与磨屑空隙，每一磨粒皆能发挥其切削而产生磨削作用。国立虎尾科技大学机械与计算机辅助工程系钟林树4二〇二四年十二月二十五日星期三构成砂轮的三大要素磨料(Abrasive)：直接对工件发生研磨作用的粒刃。结合剂(Bond)：产生磨料颗粒间的结合力、保持力，并使砂轮在一定的速度下能安全回转。气孔(Pore)：磨料与结合剂以外的间隙，可帮助磨屑的排除，并保持研磨效果。【砂轮的构造】国立虎尾科技大学机械与计算机辅助工程系钟林树5二〇二四年十二月二十五日星期三【砂轮的构造】国立虎尾科技大学机械与计算机辅助工程系钟林树6二〇二四年十二月二十五日星期三决定砂轮研磨性能五大因素磨料（Abrasives）粒度（GrainSize）结合度(硬度)（Grade）组织（Structure）结合剂（Bond）【砂轮的研磨性能】国立虎尾科技大学机械与计算机辅助工程系钟林树7二〇二四年十二月二十五日星期三磨料的切削是处于高速旋转、高温高压、及切削剂，所以需具有高硬度、适当的韧性及破碎性、和化学安定性。硬度硬度大小是指被穿刺时抵抗程度的大小破碎指数（韧性）磨料承受冲击应力而不破裂或不粉碎的能力【磨料】国立虎尾科技大学机械与计算机辅助工程系钟林树8二〇二四年十二月二十五日星期三磨料须具备的特性必须具有相当硬度的矿物结晶体，在加工时能抵抗外力不发生破碎。在加工中受外力时，具有不易变形和不易磨耗的强韧性。必须具有耐热性，研磨过程中所产生的热，不易使磨料颗粒在工作物间熔化。必须具有化学的不活性。【磨料】国立虎尾科技大学机械与计算机辅助工程系钟林树9二〇二四年十二月二十五日星期三结晶构造之比较【磨料特性】国立虎尾科技大学机械与计算机辅助工程系钟林树10二〇二四年十二月二十五日星期三硬度【磨料特性】国立虎尾科技大学机械与计算机辅助工程系钟林树11二〇二四年十二月二十五日星期三热传导率【磨料特性】国立虎尾科技大学机械与计算机辅助工程系钟林树12二〇二四年十二月二十五日星期三热安定性【磨料特性】国立虎尾科技大学机械与计算机辅助工程系钟林树13二〇二四年十二月二十五日星期三【磨料】磨料种类氧化铝系黑色氧化铝(A)白色氧化铝(WA)淡红色氧化铝(PA)单结晶灰白色氧化铝(HA)多结晶黑褐色氧化铝(44A)碳化硅系黑色碳化硅(C)绿色碳化硅(GC)超级磨料立方晶氮化硼(CBN)钻石(SDC)国立虎尾科技大学机械与计算机辅助工程系钟林树14二〇二四年十二月二十五日星期三【磨料之种类特性及其用途】国立虎尾科技大学机械与计算机辅助工程系钟林树15二〇二四年十二月二十五日星期三【磨粒针对加工物之使用区分】国立虎尾科技大学机械与计算机辅助工程系钟林树16二〇二四年十二月二十五日星期三【磨料之硬度】国立虎尾科技大学机械与计算机辅助工程系钟林树17二〇二四年十二月二十五日星期三【各种磨料之硬度与破碎指数】国立虎尾科技大学机械与计算机辅助工程系钟林树18二〇二四年十二月二十五日星期三【粒度】将熔炼的结晶锭块打碎、辊压和处理，以筛选分出不同大小的颗粒和微粉，其颗粒大小以数字来表示，称为粒度。磨料粒度一般以号数表示之，即每一英吋（25.4mm）长度之筛孔数。号数越大，则磨料粒愈小，磨料粒愈小则磨削时其磨屑较小，磨削后之工件表面则较细致。国立虎尾科技大学机械与计算机辅助工程系钟林树19二〇二四年十二月二十五日星期三【粒度的种类】单一种磨粒同一号数磨料颗粒混合磨料混合两种或两种以上磨料混合粒度同一磨料，但混合两种或两种以上不同号数...
