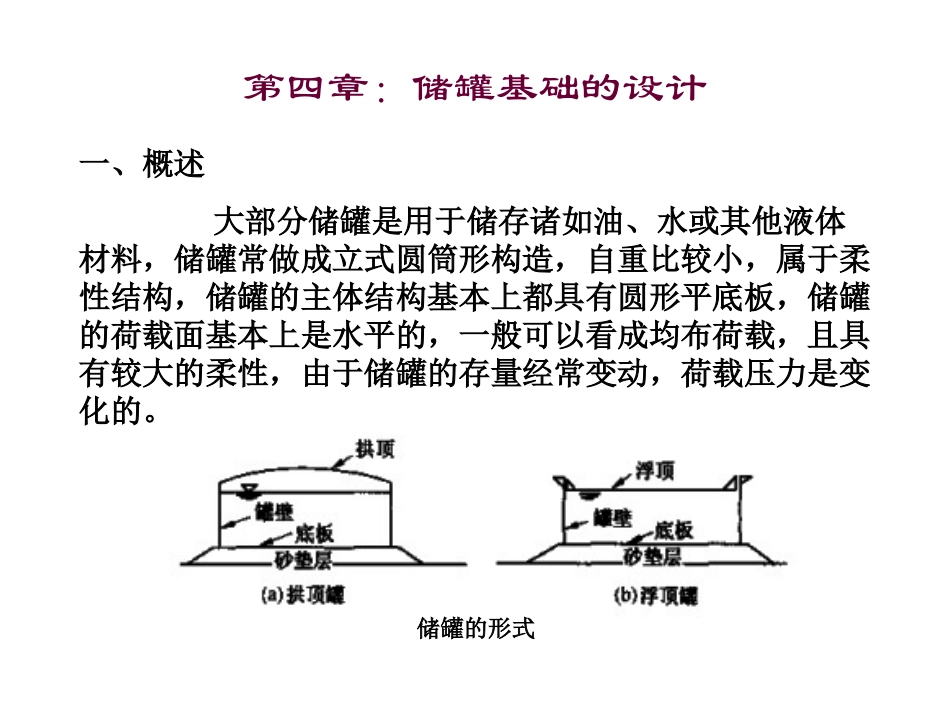

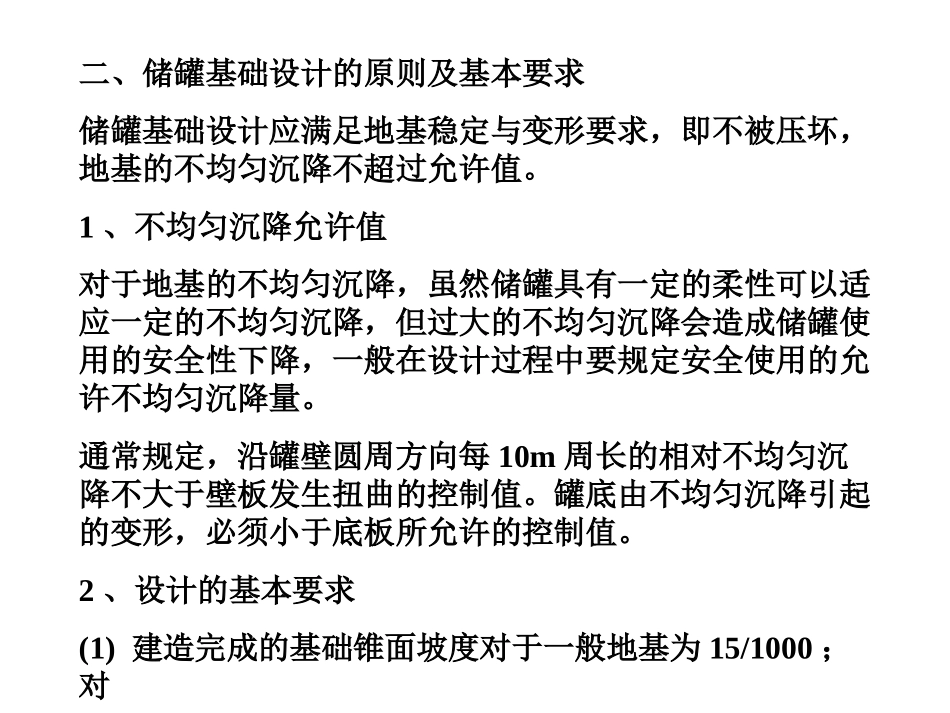

第四章：储罐基础的设计一、概述大部分储罐是用于储存诸如油、水或其他液体材料，储罐常做成立式圆筒形构造，自重比较小，属于柔性结构，储罐的主体结构基本上都具有圆形平底板，储罐的荷载面基本上是水平的，一般可以看成均布荷载，且具有较大的柔性，由于储罐的存量经常变动，荷载压力是变化的。储罐的形式二、储罐基础设计的原则及基本要求储罐基础设计应满足地基稳定与变形要求，即不被压坏，地基的不均匀沉降不超过允许值。1、不均匀沉降允许值对于地基的不均匀沉降，虽然储罐具有一定的柔性可以适应一定的不均匀沉降，但过大的不均匀沉降会造成储罐使用的安全性下降，一般在设计过程中要规定安全使用的允许不均匀沉降量。通常规定，沿罐壁圆周方向每10m周长的相对不均匀沉降不大于壁板发生扭曲的控制值。罐底由不均匀沉降引起的变形，必须小于底板所允许的控制值。2、设计的基本要求(1)建造完成的基础锥面坡度对于一般地基为15/1000；对于软弱地基一般不应大于35/1000。地基基础沉降基本稳定后，表面坡度不应小于8/1000。(2)地基基础沉降基本稳定后，罐底边缘应高出周围地面不小于300mm，在地面以上，应从基础砂垫层中引出穿越基础环墙（梁）或护坡表层的罐底泄漏检测管，其周向间距不宜大于20m，每台储罐最少4个。(3)沿储罐圆周方向上每10m长度的沉降差不大于25mm，对于浮顶罐任意直径方向的沉降差不大于4D/1000~7D/1000（D为储罐内径）；对于拱顶罐，不大于8D/1000~15D/1000。(4)基础中心坐标偏差应不大于20mm，中心标高偏差不大于10mm。(5)支承罐壁的基础顶面，在有环梁（墙）时，沿圆周方向每10m长度内各点的高差不大于6mm，整个圆周上任意两点的高差不大于10mm，无环梁（墙）时，沿圆周方向每3m长度内各点高差不大于5mm，整个圆周上任意两点的高差不大于20mm。(6)为减小储罐底板的腐蚀，基础表面应设置防潮层。三、储罐基础的类型及适用性1、储罐基础的类型根据储罐容量、储罐形式、地形地貌、工程地质条件、场地条件、施工条件等因素，储罐通常可以分为以下几种形式。(1)护坡式基础包括混凝土护坡、砌石护坡和碎石灌浆护坡等。一般当场地足够，地基承载力允许，地基沉降量较小时，可采用护坡式基础。（见下图）(2)环墙式基础包括砌砖环墙式、砌石环墙式、碎石环墙式、混凝土或钢筋混凝土环墙式等。在场地受限制，软土地基、浮顶储罐等情况下应选用环墙式基础。(3)外环墙式基础即是将储罐直接建在砂垫层上，并在砂垫层基础外侧设置钢筋混凝土环墙。外环墙式基础外环墙式基础四、储罐基础的破坏模式储罐的破坏主要有以下几种模式：1、罐底脆性破坏：罐底变形引起焊缝开裂，造成罐底脆性破坏；2、地震破坏：地震荷载引起；3、罐底基础破坏：由于罐底泄漏等原因造成地基下沉，地基承载力下降造成基础基础发生破坏。五、储罐基础类型的选择储罐基础的选型主要考虑储罐类型、容量、工艺要求、地形地貌、地质条件和施工条件等因素。下表列出不同类型储罐基础的选型要求。六、储罐基础的构造储罐基础的构造主要包括基础顶面的绝缘防腐层、罐壁支撑、边缘挡土结构、砂垫层、隔油防水层、检测信号管及其他构造。1、基础顶面绝缘防腐层基础顶面铺筑的沥青砂垫层或沥青混凝土垫层，主要作用是隔断地下毛细水、水汽等，保护底板。沥青砂垫层一般采用中粗砂（质量比1:9），热拌合施工，厚度80mm~100mm。沥青混凝土宜用细粒或中粒，具体可以参照甲级路面的要求施工。2、罐壁支撑罐壁支撑结构主要由钢筋混凝土环梁或碎石环梁等构成，罐壁支撑结构的主要作用是作为罐壁及其下环板的安装支座，调整地基的不均匀沉降。钢筋混凝土环梁厚度一般不小于300mm，混凝土强度等级不低于C20，环向受拉主筋配筋率不小于1%，Ⅱ级钢筋直径不小于φ18，箍筋间距不大于300mm，直径不小于8mm。碎石环梁顶面宽度不宜小于3m，其中罐内2m，罐外1m左右，碎石环梁用碎（卵）石加中粗砂分层铺筑，每层虚铺厚度不大于30cm，碎石粒径不宜大于40mm。3、边缘挡土结构对于主要由散粒材料构筑成的柔性基础，需要设置基础边缘挡土结构，通常由钢筋混凝土环梁等构成或护坡构成。4、砂石垫层砂石垫层的主要作用是将上部荷...
