油气集输概论1-4章VIP免费

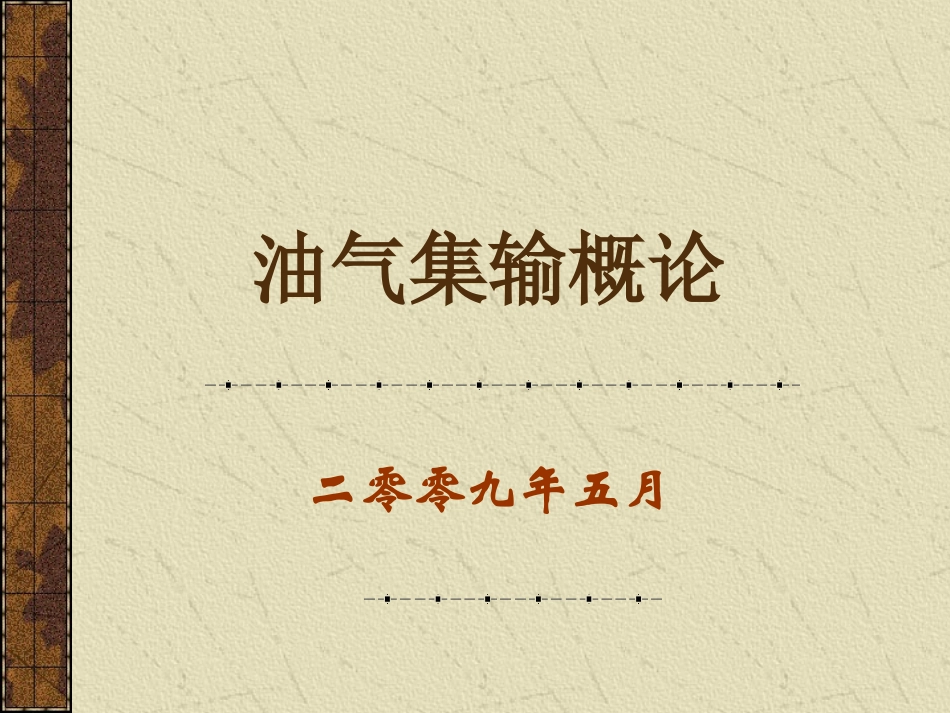

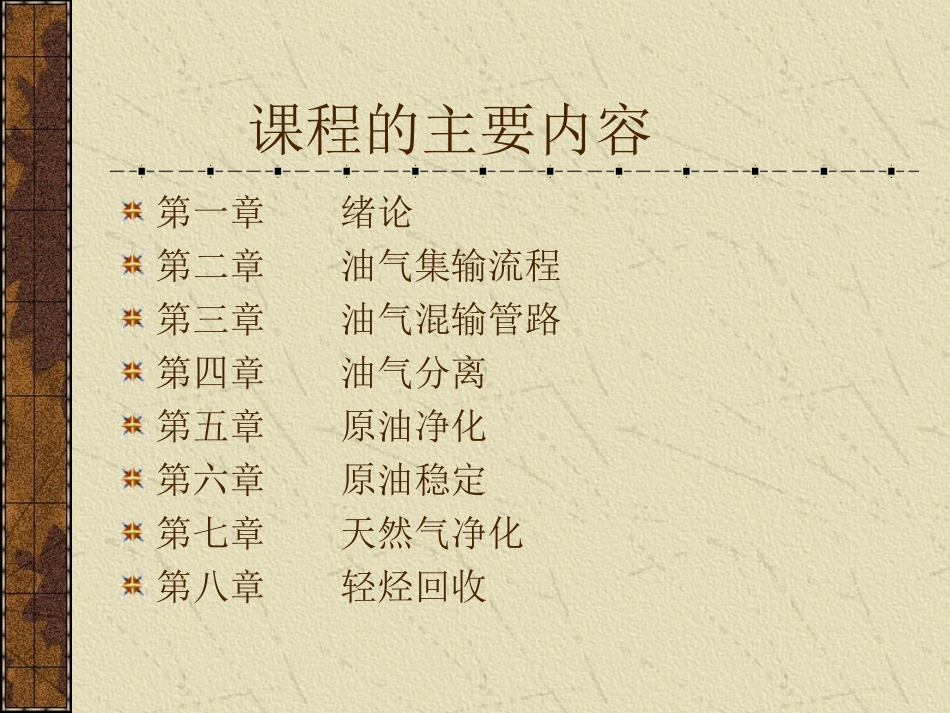

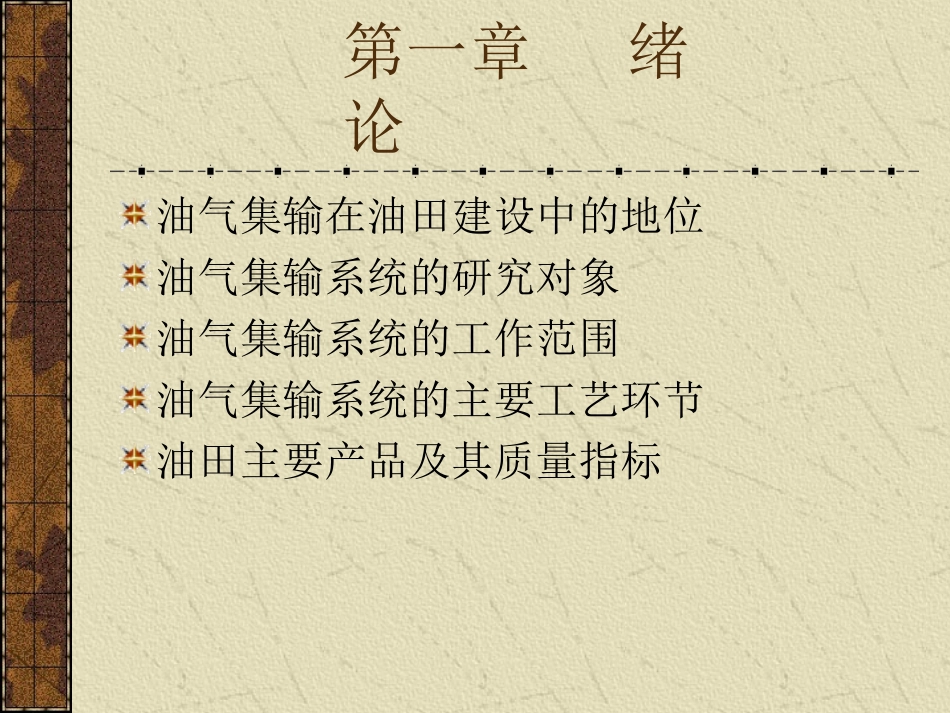

油气集输概论二零零九年五月课程的主要内容第一章绪论第二章油气集输流程第三章油气混输管路第四章油气分离第五章原油净化第六章原油稳定第七章天然气净化第八章轻烃回收第一章绪论油气集输在油田建设中的地位油气集输系统的研究对象油气集输系统的工作范围油气集输系统的主要工艺环节油田主要产品及其质量指标一、油气集输在油田建设中的地位油田的工业开采价值被确定以后，在油田地面上需建设各种生产设施、辅助生产设施和附属设施，以满足油气开采和储运的要求。油气集输与处理系统：１、是油田建设中的主要生产设施地面工程的“龙头”，地面工艺技术的“核心”，建设工程量和投资一般占整个地面工程的40％～50％。２、在油田生产中起着主导作用保持油气开采与销售之间的平衡油田平稳生产使原油、天然气、液化石油气、天然汽油产品质量合格采用的油气集输工艺流程、确定的工程建设规模及总体布局，将对油田的可靠生产、建设水平、生产效益起着关键性的作用。二、油气集输系统的研究对象油气集输系统的研究的主要对象就是油、气田生产过程中原油及天然气的收集和输送问题。油田：油田内部的原油及其伴生气的收集、加工和输送三、油气集输系统的工作范围（任务）就油田的生产全局来讲，油气集输是继油藏勘探、油田开发、采油工程之后的重要生产阶段。该阶段的任务就是把分散的原料集中、处理使之成为油田产品的过程。油井计量站联合站合格原油合格天然气达到排放或回注标准的水或砂气井气体处理设施压气站输气管道系统用户四、油气集输系统的主要工艺环节油气分离：实现原油与伴生气的分离原油净化：原油脱水、脱砂原油稳定：减少原油的蒸发损耗，增加原油的收率。天然气净化：脱除H2O，CO2，H2S轻烃回收：扩大石油化工的原料来源三、油气储运系统发展油气高效的处理方法与新型处理设备、原油、成品油、天然气的全国输送网络形成。油气处理与输送的高效节能技术和安全输送技术。储存系统安全和国家石油储备。第二章矿场油气集输系统一、油气集输系统的工作内容油井计量集油、集气油气水分离原油脱水原油稳定原油储存天然气脱水天然气凝液回收和储存含油污水处理二、油田油气集输流程油气收集流程----油井至联合站油气处理流程----联合站内流程油气输送流程----联合站至原油库流程设计的基本原则：“适用、可靠、经济、高效、注重环保”（一）油气集输流程命名1.按不同加热方式：不加热集油流程、井场加热集油流程、热水伴随集油流程、蒸汽伴随集油流程、掺稀油集油流程、掺蒸汽集油流程。掺热水集油流程、掺活性水集油流程、2.按通往油井的管线数目：单管集油流程、双管集油流程和三管集油流程。（一）油气集输流程命名（续）3、按集油管网形态：米字型管网集油流程、环型管网集油流程、树状管网集油流程和串联管网集油流程。4、按油气集输系统布站级数：油井和原油库之间集输站场级数；一级布站集油流程：只有集中处理站；二级布站集油流程：计量站和集中处理站；三级布站集油流程：计量站、接转站（增压）和集中处理站；5、集输系统密闭程度：开式和密闭流程（二）油田集油流程举例1、双管掺活性水流程2、二级布站油气集输流程3、单管环形集油流程4、稠油集输流程（1）高温集油流程：单管加热集油流程和掺稀降粘流程。（2）掺蒸汽集油流程5、气田集气流程高压（>10MPa）、中压（1.6—10MPa)、低压（<1.6MPa）采气站：气液分离、计量、调压和脱除有害气体。第三章矿场集输管路按管路内流动介质的相数，集输管路可分为单相、两相和多相管路。输油管和输气管都属于单相管路，而油气或油气水混输管路分属两相或多相管路，简称混输管路。矿场集输管路中大约有70％属于两相或多相混输管路。油田范围内主要存在油气水三相，用一条管路输送一口或多口油井所产油气水的管路。在矿场的条件下，混输管路在经济上往往优于用两条管路分别输送输量不大的原油和天然气。在某些特定环境下，混输管路更有单相路不可比拟的优点。特别是随着滩海油气田的开发，两相或多相混输管路越来越多，混输管路的研究受到广泛重视。一、油气混输的应用混输技术广泛于：⑴沙漠油田⑵陆地上的边际油田⑶滩海油田...
