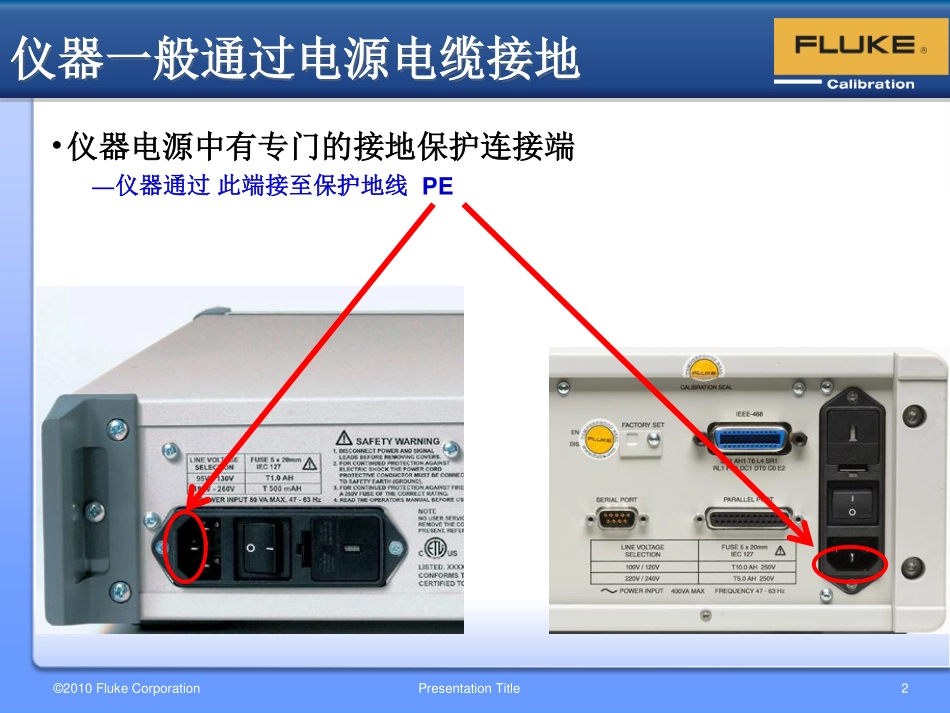

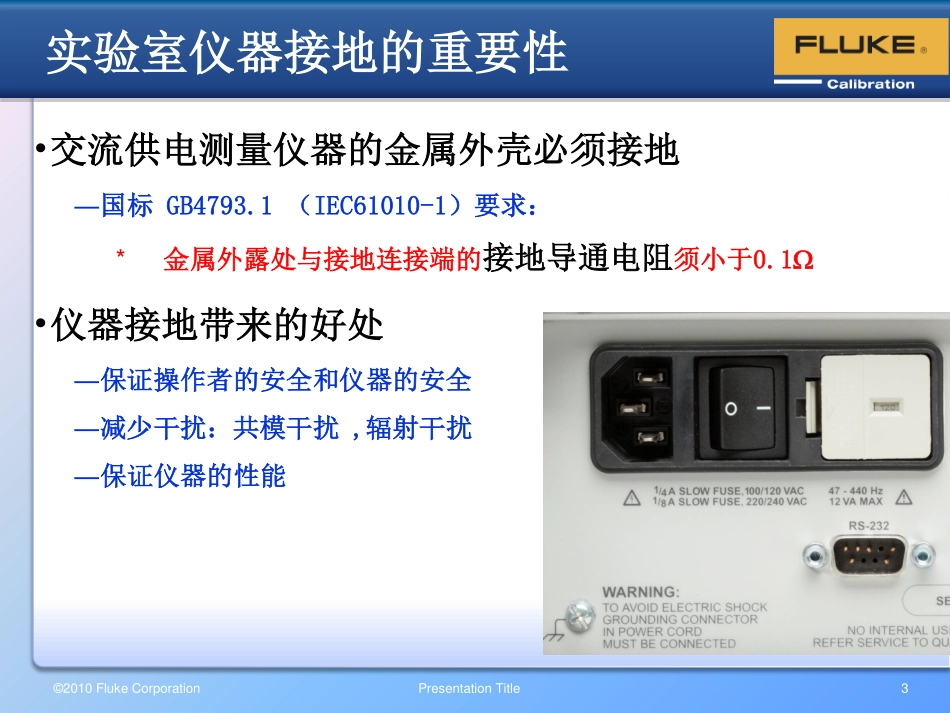

©2010FlukeCorporationFCALMarketingUpdate1仪器接地与测量安全刘国琨技术支持高级经理福禄克公司精密测试仪器部(中国)手机：13910803332电子信箱:guokun.liu@fluke.com©2010FlukeCorporationPresentationTitle2•仪器电源中有专门的接地保护连接端―仪器通过此端接至保护地线PE仪器一般通过电源电缆接地©2010FlukeCorporationPresentationTitle3•交流供电测量仪器的金属外壳必须接地―国标GB4793.1（IEC61010-1）要求：*金属外露处与接地连接端的接地导通电阻须小于0.1•仪器接地带来的好处―保证操作者的安全和仪器的安全―减少干扰：共模干扰,辐射干扰―保证仪器的性能实验室仪器接地的重要性©2010FlukeCorporationPresentationTitle4•机壳接地电阻小于0.1欧的意义―机壳上永远不会出现危险电压―即使电源相线接触机壳，短路电流会使配电盘上的保险丝断掉。0.1*30A=3V断路器LN供电电源保险丝保险丝流经电流PE大地RG<=0.1Ω人接触机壳UUT仪器接地导通电阻©2010FlukeCorporationPresentationTitle5检查仪器的接地是否有效可靠通电时用试电笔或电压表测试，试电笔亮时说明有较高的电压，一般大于36V断电时用欧姆表测试，查看连接的质量。一般小于0.1。©2010FlukeCorporationPresentationTitle6•仪器电源连接中没有专门的接地保护连接端―仅连接火线（相线）和零线（中线）有些单位仍然使用两线电源插座©2010FlukeCorporationPresentationTitle7•交流供电的单功能数字显示仪表―可以测量电压、电流、电阻、温度等―通常在生产线、测试台等固定场合使用•数字式开关板表特点：―精度低价格低―可靠性差、绝缘差，漏电较严重•国产的数字式开关板表无接地保护经常不接地的交流供电仪器--数字式开关板表仪器漏电会损坏校准器！©2010FlukeCorporationPresentationTitle8•数字式开关板表电源泄漏―测量输入端带电！>36V!―漏电电流的大小决定了损坏能力―漏电电流大时就会损坏仪器―往往是校准器易受损害•原因：无接地保护经常不接地的交流供电仪器--数字式开关板表仪表测量输入端带电仪表电源输入仪表机壳感应带电©2010FlukeCorporationPresentationTitle9•可能会烧坏多块电路板，甚至烧坏母板。•维修代价4万元到10万元、甚至更多校准器损坏的实际情况©2010FlukeCorporationPresentationTitle10•电源变压器无屏蔽接地端―泄漏电流导致次级电路产生交流电压。―由此会产生严重的工频电源泄露，严重时就会烧毁校准器。―经验数据表明，由此引起的校准器严重损坏的较多，代价昂贵。漏电原因分析©2010FlukeCorporationPresentationTitle11•泄漏的交流电源相当于在仪器间的共模电压Vcm―如此大的共模电压会严重影响仪器的正常工作―注意：共模电压直接施加到仪器电路！―泄漏电流大时就会损坏仪器Vcm=220V~ZL漏电原因分析©2010FlukeCorporationPresentationTitle12•电源变压器有屏蔽接地端―变压器初级绕组的交流泄漏不会流到次级绕组和仪器电路―即使绝缘损坏，泄漏电流只能流向保护地线―屏蔽接地后可以有效的阻挡、短路来自电源的泄漏―仪器电路不会带电，用试电笔测试不会亮接地保护的重要性©2010FlukeCorporationPresentationTitle13•计算机的充电器有接地保护―过去的计算机充电器没有接地保护―目前正规计算机充电器已有接地保护，―保证了笔记本计算机单机工作的安全和连接其他设备时的安全。•手机的充电器也应该有接地保护―手机充电器大多没有接地保护，有严重事故隐患。接地保护的重要性有泄漏，电路带电不会泄露©2010FlukeCorporationPresentationTitle14•只校准电源变压器有屏蔽接地保护的交流供电的仪器•对于无保护接地的交流供电的仪器―可以测量仪器输入端的对地电压，应该小于3Vp-p―可以将输入低端接地，并测量输入高端对地电压，应小于3Vp•使用保护功能强的校准器：5080A/5502A/5522A•所有交流供电的测试仪器都应该可靠接地•常用试电笔测试仪器机壳、测试端子上的电压校准交流供电仪器的注意事项©2010FlukeCorporationPresentationTitle15•5520A升级5522A增加保护能力•5500A升级5502A性能升级•经济型校准器5080A最新一代多...
